网络配置管理器设备模板

Site24x7 网络配置管理器（NCM）的设备模板定义了连接、备份、恢复或对设备执行其他配置相关操作所需的命令。为执行这些操作，本地轮询器使用 SSH、SSH - SCP、SSH - TFTP、TELNET、TELNET - TFTP 和 SNMP - TFTP 等协议连接到设备。

设备模板为备份设备配置、在 NCM 中发现设备、同步启动和运行配置以及获取硬件详情提供了设备专用命令。

选择正确的设备模板将确保各项操作的顺畅运行。如果选择了错误的模板，备份和恢复等与配置相关的操作将无法正常运行。如果所选设备模板运行不正常，您需要在该设备的设备模板详情页面上执行并验证所提供的命令。

NCM 设备模板的使用场景

使用场景 1

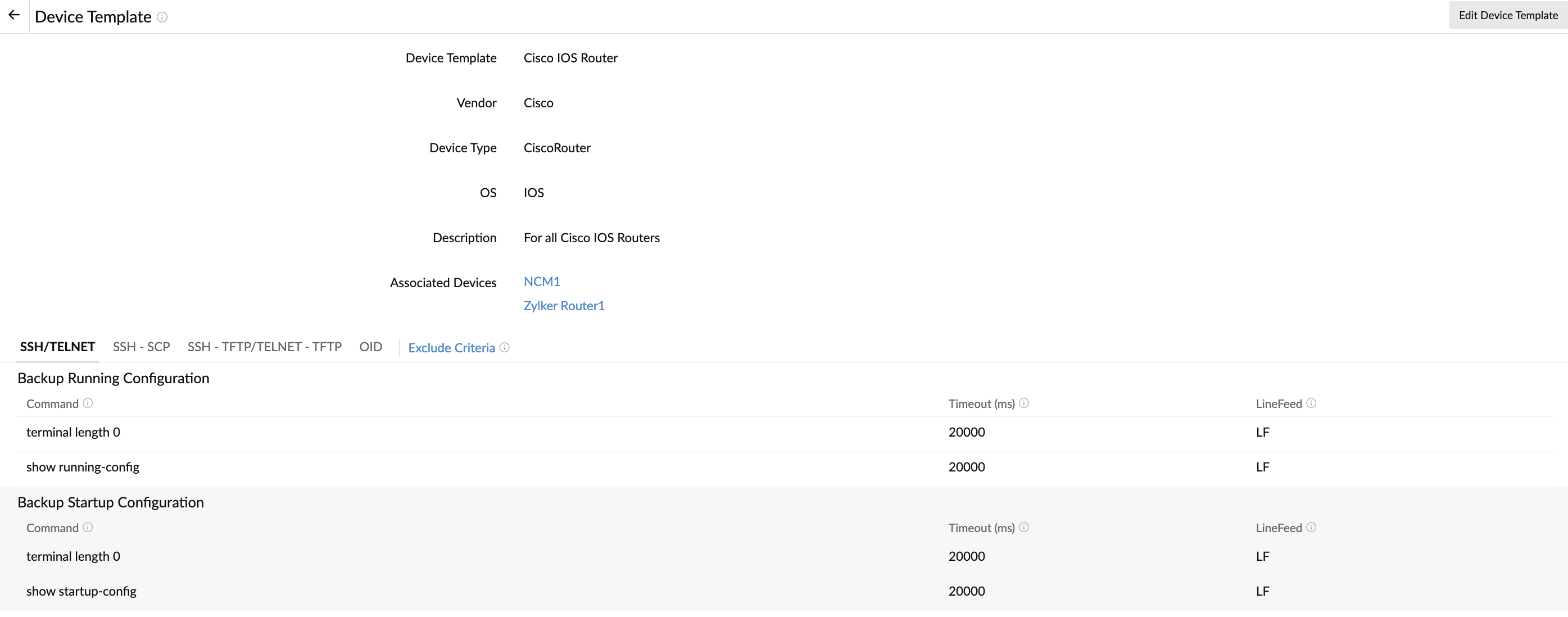

以 Cisco 的设备模板为例。Cisco IOS 路由器设备模板执行以下各种操作。每个厂商支持的备份或上传配置以及执行其他操作的协议不同，操作命令也会因协议和设备类型的不同而有所区别。

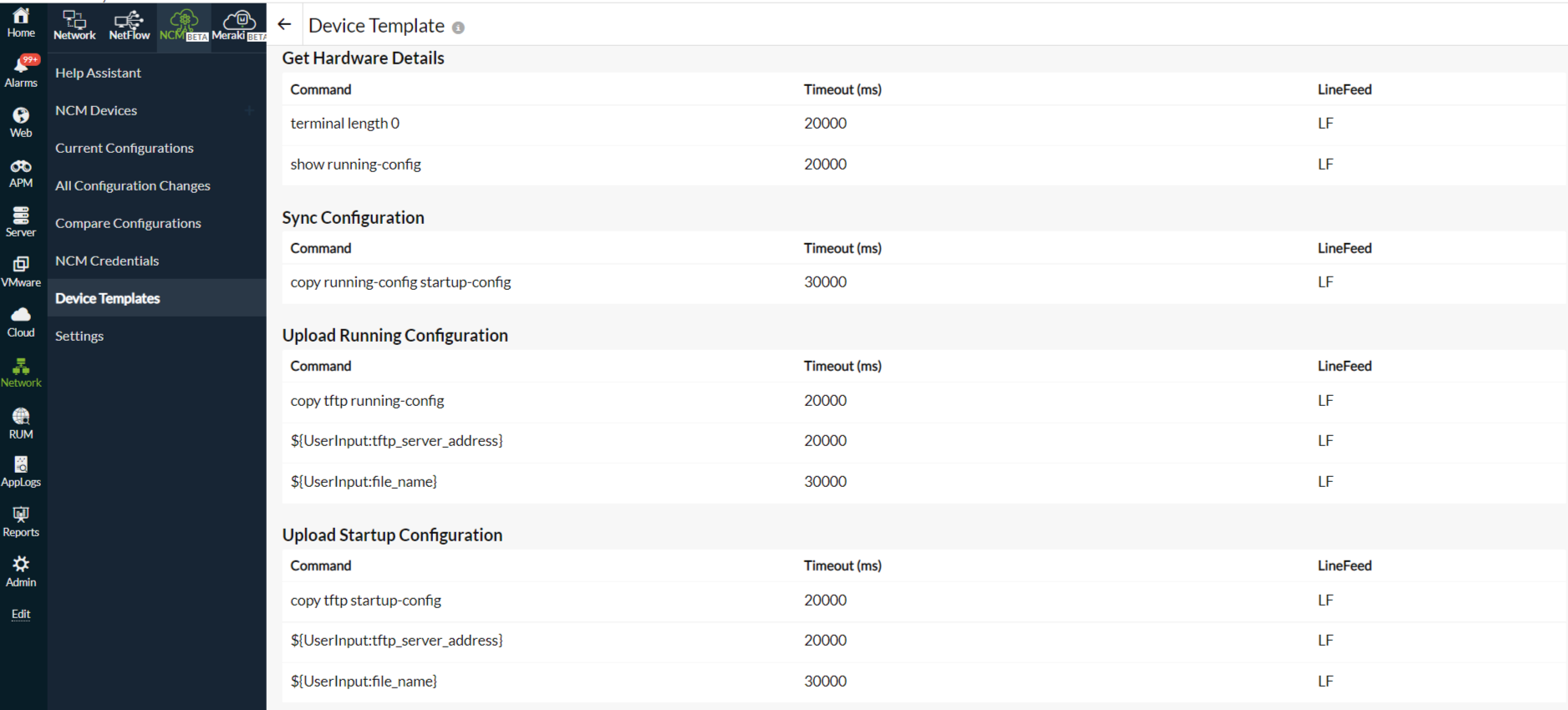

图1展示了使用 SSH - TFTP/TELNET - TFTP 执行的操作，包括备份运行配置、备份启动配置、上传运行配置和上传启动配置。

图1. 使用 SSH - TFTP/TELNET - TFTP 执行操作的命令

您可以查看在不同协议下针对该设备各项操作将执行的命令。假设您提供了正确的凭据但配置备份仍然失败，在这种情况下，您只需验证该页面上所选协议显示的命令是否已在设备上正确执行。如果未正确执行，则需要选择合适的设备模板。

使用场景 2

1. 以 Brocade 交换机设备模板为例，该模板支持以下协议：SSH 和 SSH - SCP。其他协议不会显示，因为它们不受支持。

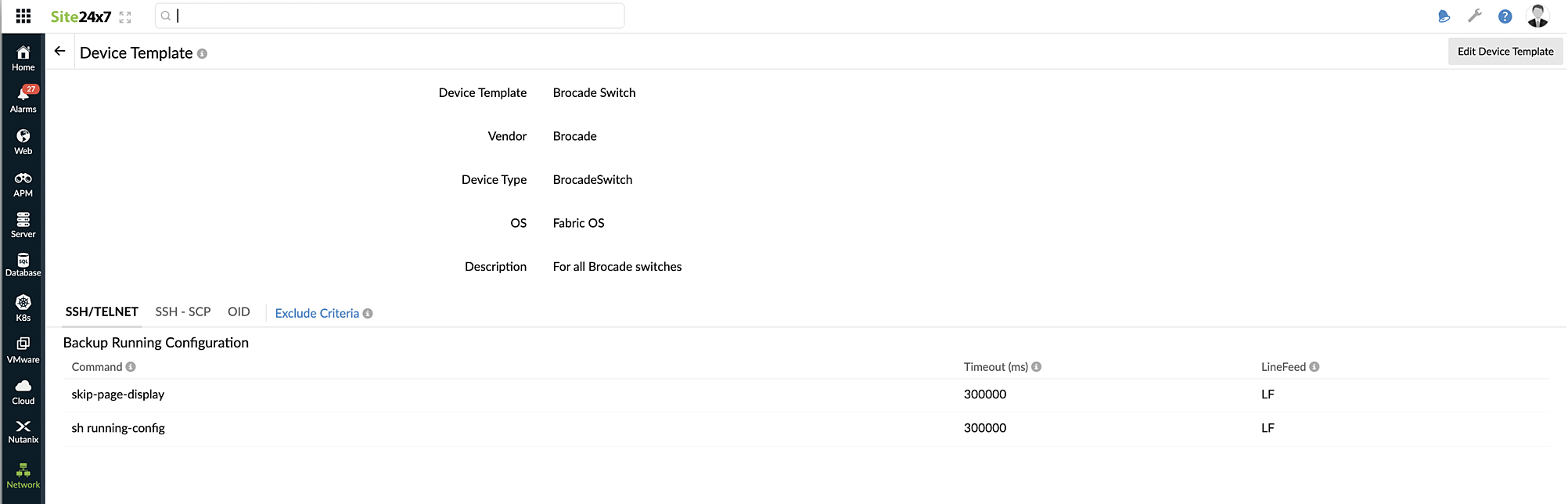

2. 点击 SSH/TELNET（图2）。该页面显示备份运行配置的命令，但此处没有备份启动配置的选项。



   图2. 查看 Brocade 交换机 SSH/TELNET 命令

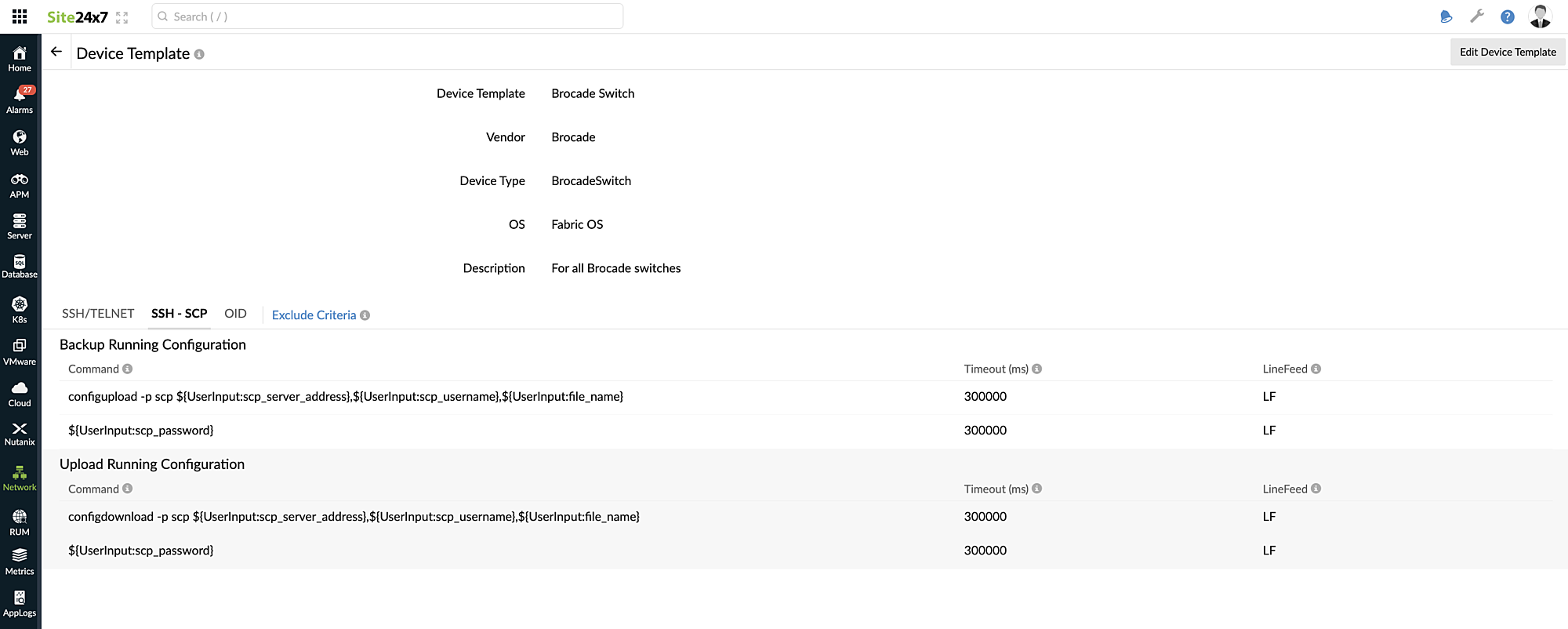

3. 点击 SSH - SCP（图3）。该页面显示备份运行配置和上传运行配置的命令。



   图3. Brocade 交换机 SSH - SCP 命令

查看 NCM 设备模板

1. 登录您的 Site24x7 账户。
2. 导航至网络 > NCM > 设备模板。
3. 点击各模板名称，查看支持的协议以及各操作所用的命令（图4）。

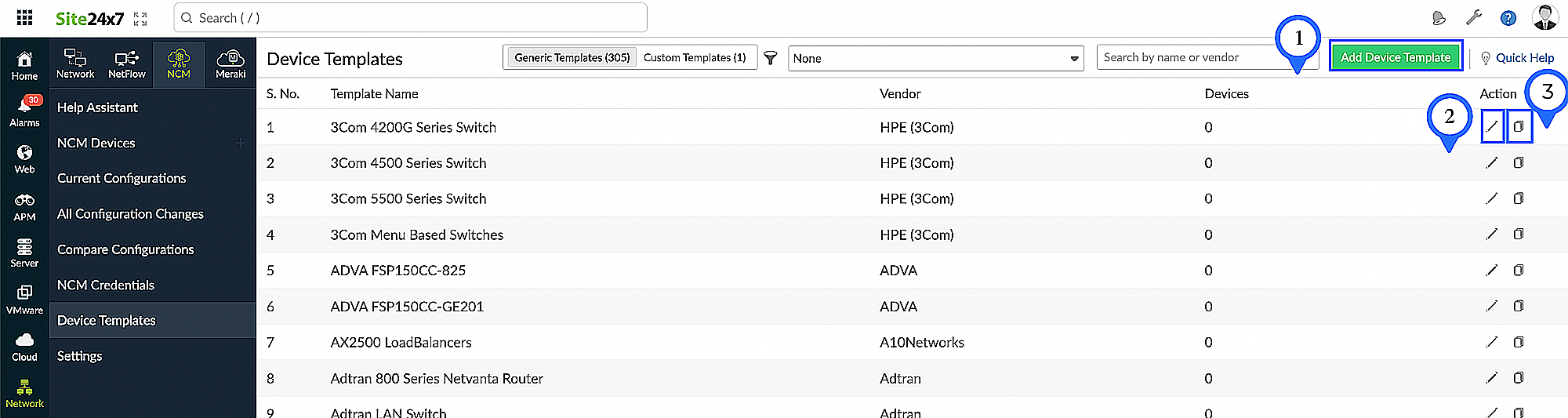

   图4. 查看设备模板

添加或编辑 NCM 设备模板

Site24x7 的 NCM 支持创建自定义设备模板来管理网络中任何设备的配置。通过 Site24x7 的 NCM，您可以按需添加、编辑和克隆设备模板。

Note



您可以将自定义设备模板关联到设备，前提是使用的本地轮询器版本为 5.4.1 或以上。此外，网络模块必须更新至最新版本。

1. 导航至网络 > NCM > 设备模板。
2. 要添加新设备模板，点击如图4（标注为1）所示的添加设备模板按钮。

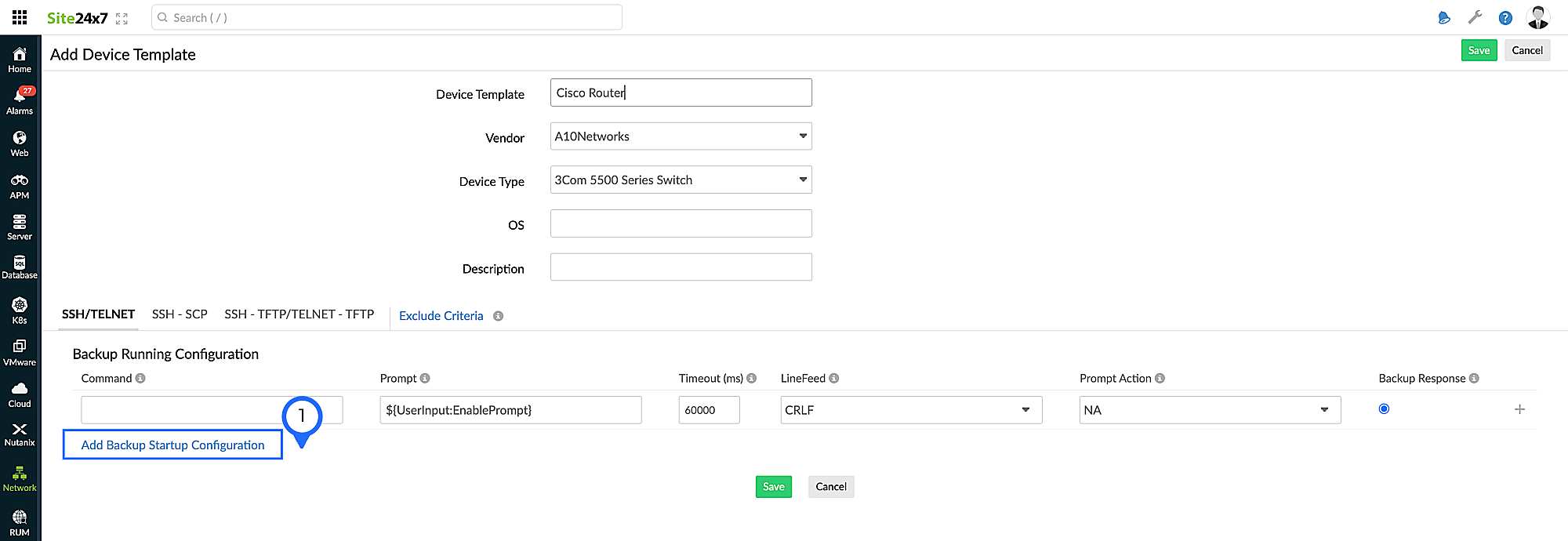

   1. 填写设备模板、厂商、设备类型、操作系统和描述字段的详情（图5）。



      图5. 添加 NCM 设备模板
   2. 提供各协议所需的命令。默认选择 SSH/TELNET。如有需要，您可以选择 SSH - SCP 和 SSH - TFTP/TELNET - TFTP 并提供命令，但这不是必须的。
   3. 您还可以通过点击添加备份启动配置（图5标注为1）为备份启动配置提供命令。填写以下字段的值：
      1. 命令：这是终端上显示的命令行，用户需要为此提供输入。您也可以在此处提供变量以获取数据。
      2. 提示符：这是命令末尾显示的提示符，用户响应将在此之后输入。
      3. 超时（毫秒）：这是 NCM 等待响应的时间。
      4. 换行符：根据您的设备选择 LF、CR 或 CRLF，其中 LF 为换行符，CR 为回车符，CRLF 为回车换行符。
      5. 提示符操作：这是在终端显示提示符后将执行的操作。请按照下方"命令字段变量"部分的说明，在提示符 ")?" 后提供适当的值。

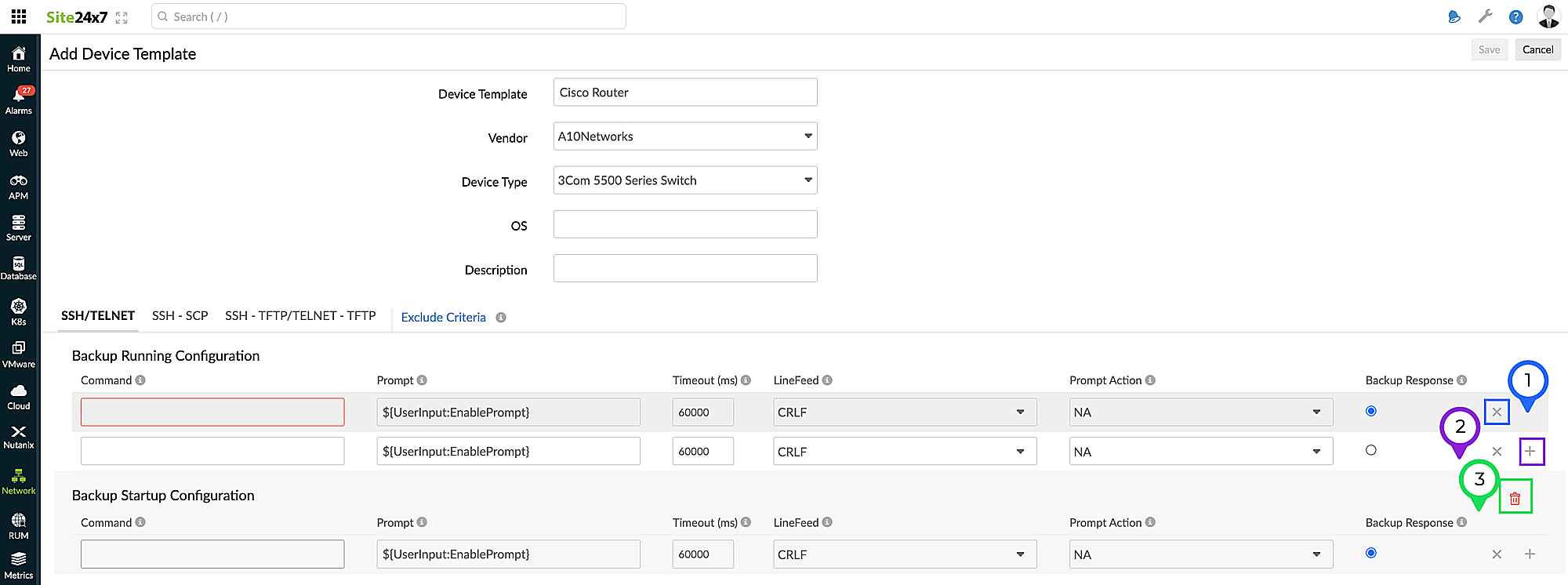

   4. 点击 X 图标删除行（图6标注为1）。
   5. 点击加号图标 + 添加行（图6标注为2）。
   6. 点击垃圾桶图标 删除该部分（图6标注为3）。



      图6. 添加新 NCM 设备模板时的操作
3. 要编辑现有设备模板，点击如图4（标注为2）所示的相应设备模板旁边的铅笔图标 。
   • 在编辑设备模板页面，您可以编辑命令、提示符、超时（毫秒）、换行符、提示符操作以及备份响应（如有）的值。
   • 您可以按需添加或删除命令。如需移除某个协议（SSH/TELNET 除外），请如步骤2d所述，点击 X 图标删除所有行来移除所有命令。
   • 点击排除标准，以在比较时排除特定配置内容。
4. 要克隆和自定义设备模板，点击如图4所示的相应设备模板旁边的复制图标（标注为3）。使用此选项时，该模板所有可用协议的所有命令都将添加到新模板中。

命令字段变量

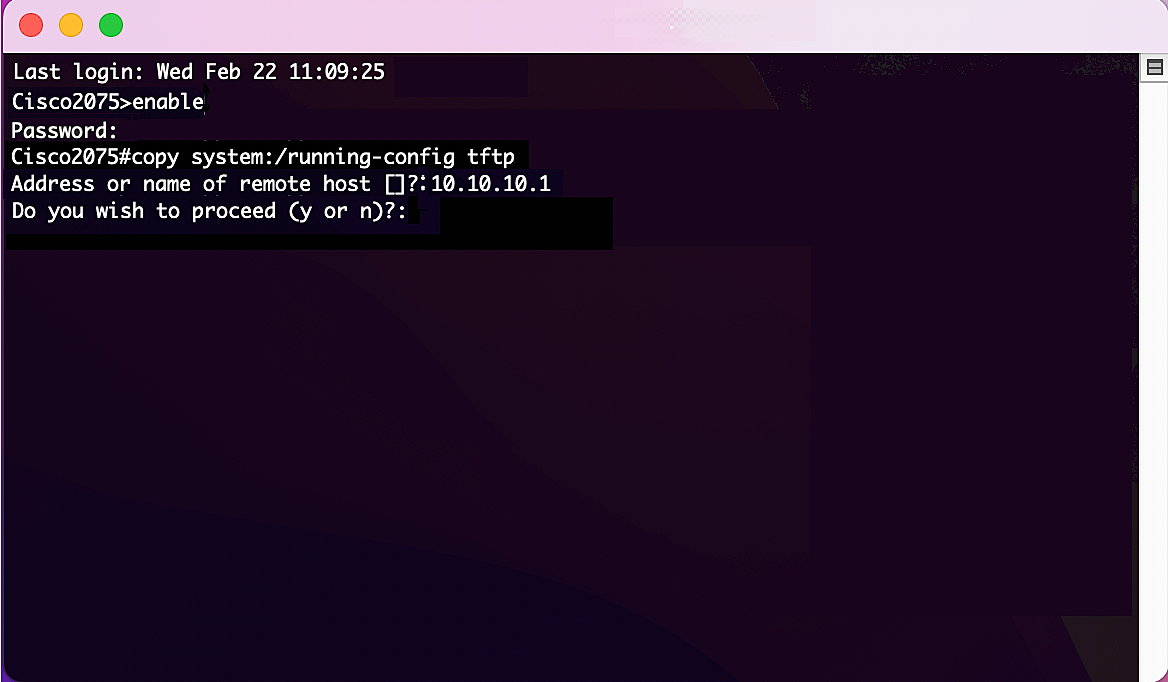

以图7中的示例为例，在问题远程主机的地址或名称 []? 之后，必须提供 TFTP 服务器的 IP 地址。TFTP 服务器地址因监控设备所使用的本地轮询器不同而有所区别，因此需要通过特定命令获取变量。以下是 NCM 设备模板中支持的变量列表：

序号	变量	值
1	${UserInput:tftp_server_address}	本地轮询器服务器 IP，例如 10.10.10.5
2	${UserInput:EnablePrompt}	SSH/TELNET 凭据中配置的启用提示符
3	${UserInput:file_name}	该值将根据设备 ID 创建，以确保文件名唯一
4	${UserInput:HostIpAddress}	本地轮询器服务器 IP，例如 10.10.190.5
5	${UserInput:LoggingLevel}	启用变更检测时选择的通知设置将被使用
6	${UserInput:scp_server_address}	本地轮询器服务器 IP，例如 10.10.190.5
7	${UserInput:scp_username}	本地轮询器 SCP 服务器用户名，例如 admin
8	${UserInput:scp_password}	本地轮询器 SCP 服务器密码，例如 admin

若要提供正确的 IP 地址，可在设备模板的命令字段中使用变量 ${UserInput:tftp_server_address}。

图7. 设置命令变量

从 NCM 设备模板比较中排除配置内容

在 Site24x7 NCM 中比较两个设备配置或配置版本时，您可以看到它们之间的所有差异。这些差异包括空行、无关紧要的行（如创建日期）、预期差异（如主机名）甚至配置版本的证书部分。

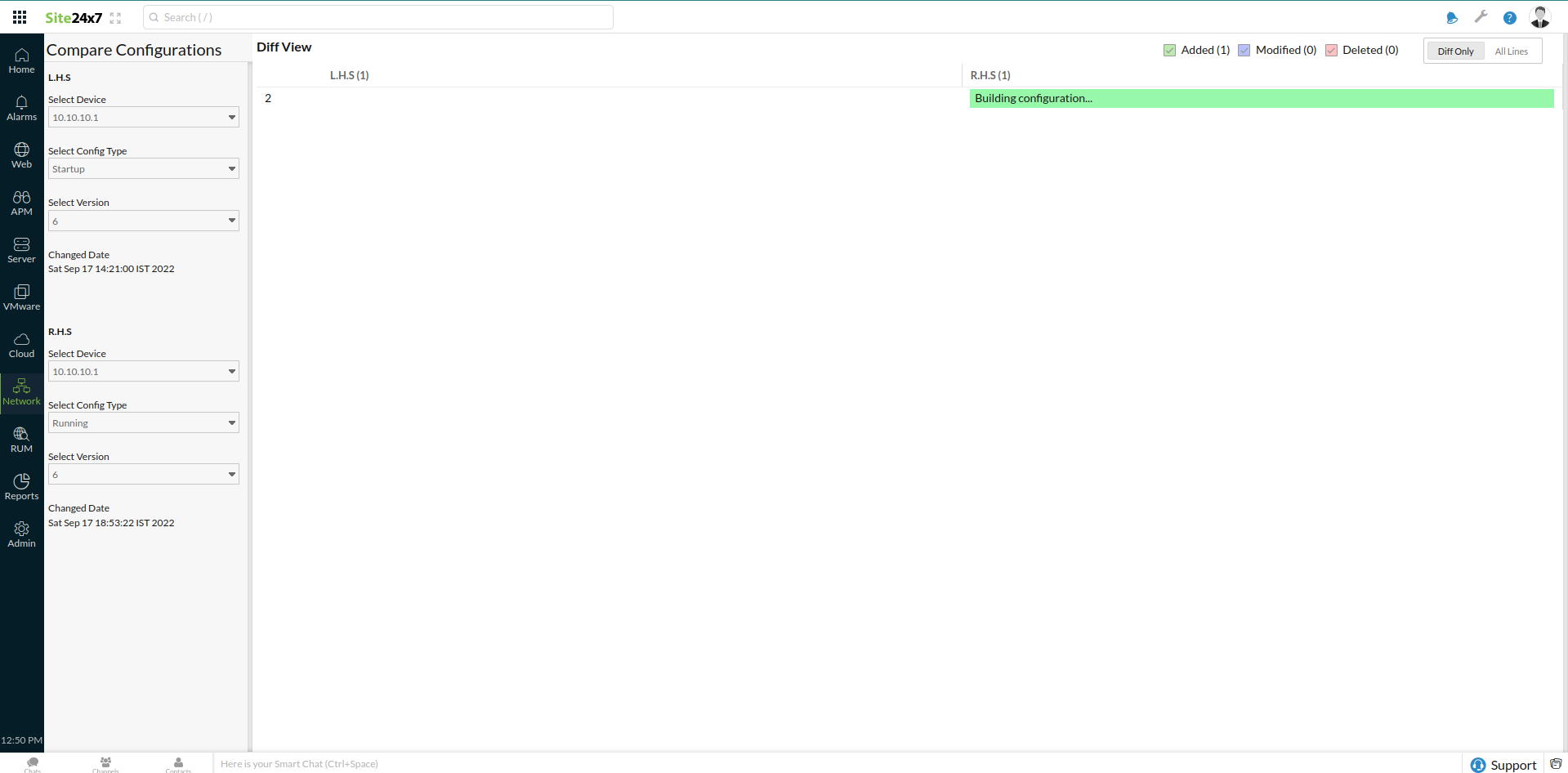

有时，这些差异可能会导致设备状态发生意外变化。图8展示了启动配置和运行配置之间存在差异的示例，这可能会将设备状态更改为宕机、故障或严重（具体取决于阈值配置文件中的配置）。

图8. 比较设备配置时的差异定位。

为避免意外的状态变化，并将此类配置内容从比较中排除以防止其显示为差异，Site24x7 NCM 使用正则表达式在比较过程中忽略这些内容。了解如何添加新标准或修改现有标准以在配置比较中排除特定内容。
