使用 Site24x7 可视化网络监控

在 Site24x7 中使用直观的地图、图表和仪表板来监控您的网络设备和接口。您还可以在一个地方可视化并记录网络中发生的一切，无需在多个仪表板之间来回切换。

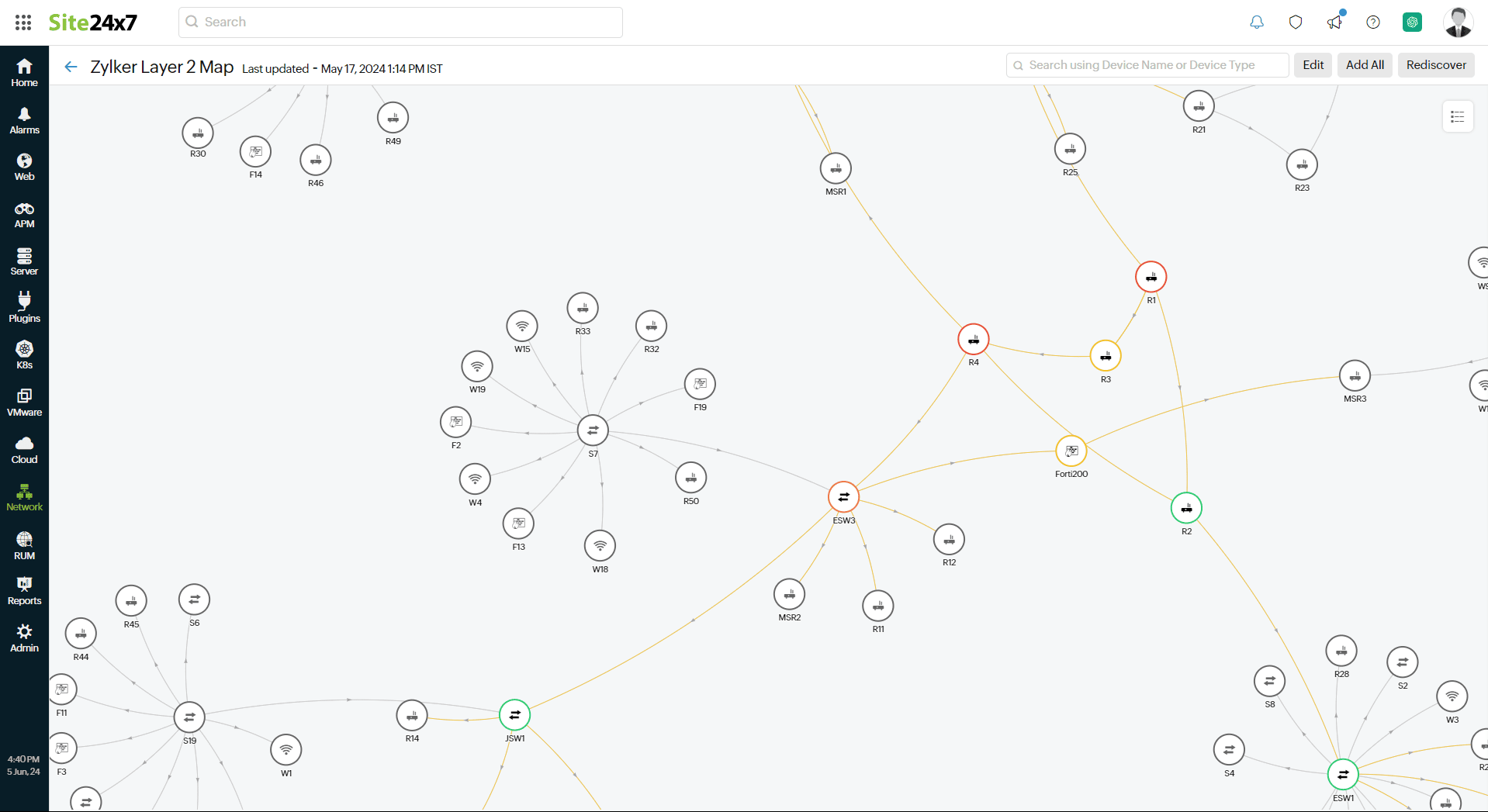

第 2 层地图

第 2 层地图可发现并映射您配置的 IP 范围内网络中的所有设备。Site24x7 自动映射整个网络并对所有设备进行结构化组织。受监控和未受监控的设备以不同颜色标记，图标表示设备类型。您还可以将鼠标悬停在设备上或点击设备以查看其连接和详细信息（如果是受监控设备）。

第 3 层地图

在使用地址解析协议 (ARP) 发现第 2 层地图时，有关第 3 层交换机和路由器的详细信息会自动包含在第 2 层地图中。创建第 3 层地图可让网络管理员查看子网详情以及整个网络的数据通信情况。

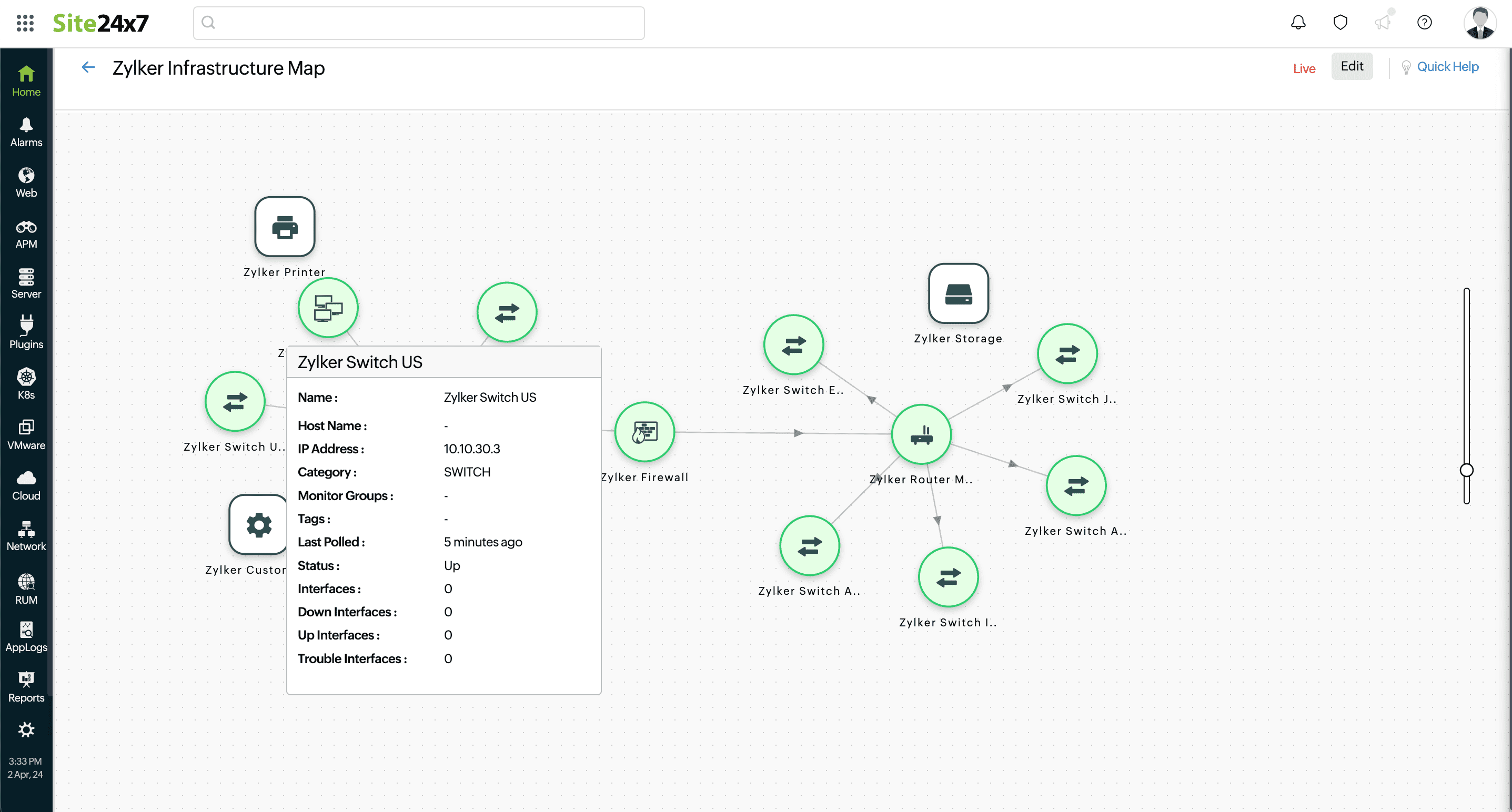

拓扑地图

拓扑地图提供增强的网络映射体验，让您能够创建设备和接口互连方式的详细视图。您可以在预定义或自定义背景上对网络设备和接口进行逻辑和层次化排列，以直观呈现您的网络运作方式和外观。添加监视器组或自定义节点，以完整可视化您的网络拓扑。

NOC 视图

Site24x7 为网络设备和网络接口提供网络运营中心 (NOC) 视图，每个实体以彩色色块显示。点击"网络设备"或"网络接口"页面上的 图标，即可导航至 NOC 视图。

网络设备的 NOC 视图按如下方式显示状态：绿色表示正常，红色表示故障，黄色表示异常，蓝色表示配置错误，深灰色表示正在发现，浅紫色表示维护中，浅灰色表示已暂停。您可以根据这些状态过滤视图。每个色块显示设备名称和当前状态的原因。

网络接口的 NOC 视图按如下方式显示状态：绿色表示正常，红色表示故障，黄色表示异常。您也可以根据这些状态过滤视图。每个色块显示接口名称、括号内对应的设备名称以及当前状态的原因。

图 3. NOC 视图。

健康仪表板

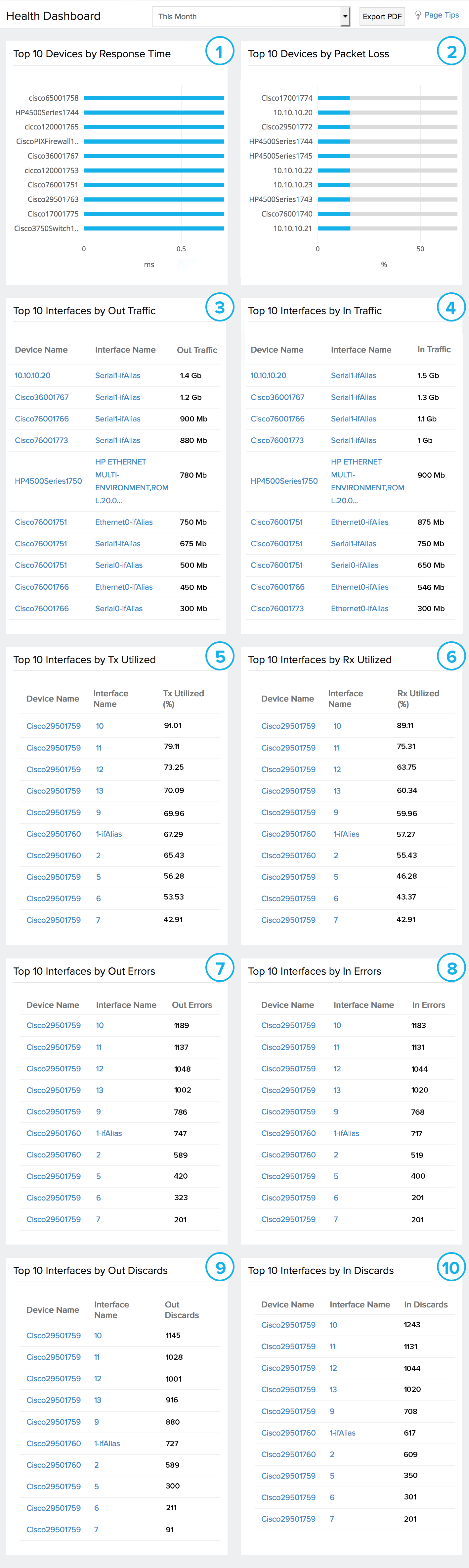

健康仪表板提供网络中关键节点的信息，帮助您更好地了解网络性能。通过此仪表板，您可以根据多个关键指标查看网络中性能最佳的设备和接口的统计数据。

生成顶级网络设备的图表，并根据响应时间和丢包率分析其性能。您还可以查看以下各类别中排名前 10 的网络接口：出站流量、入站流量、发送带宽利用率、接收带宽利用率、出站错误、入站错误、出站丢弃和入站丢弃。

 图 4. 健康仪表板。
