拓扑图

使用 Site24x7 的拓扑图功能创建网络拓扑架构并实时跟踪状态。这些自定义网络地图可帮助您在预定义或自定义背景上对网络设备和接口进行逻辑化、层次化排列，从而直观地呈现网络的外观和运行状态。您可以通过单一控制台快速了解整个网络的概况，并在必要时迅速采取纠正措施。

使用场景

事故期间的影响分析
当设备或链路发生故障时，拓扑图可帮助您：
- 即时识别受影响的下游设备和服务。
- 在采取纠正措施前了解影响范围。
- 根据业务关键性依赖关系确定修复优先级。
加速根因分析
无需逐一检查设备，您可以：
- 向上追溯问题，确定实际故障根源。
- 将告警与地图上显示的依赖路径相关联。
- 缩短故障识别平均时间（MTTI）和解决平均时间（MTTR）。
网络变更验证
在变更前后：
- 验证新设备是否正确放置在网络层次结构中。
- 确认依赖路径是否符合预期设计。
- 发现意外的拓扑变更或缺失的链路。
新成员入职与知识传递
对于新团队成员或跨职能团队：
- 快速了解网络结构。
- 无需阅读详细图表，即可直观呈现核心层、边缘层和接入层。
- 减少对静态、过时网络文档的依赖。
容量与设计审查
使用拓扑图：
- 审查网络设计和冗余路径。
- 识别单点故障。
- 支持审计、设计讨论和优化规划。
设备清单验证
借助地图清单：
- 确保所有关键设备均已被监控和映射。
- 识别未正确连接的孤立设备。
- 将已监控的清单与实际网络布局进行比对。

拓扑图中的监视器组

一组监视器可被组织成组并显示在地图上，从而根据您的组织策略按特定类别跟踪设备。例如，如果您有一组位于特定位置的监视器，且该组状态显示为故障，您可以直接点击监视器组查看该组中的设备列表，快速确定哪个位置的哪台设备需要关注。

拓扑图中的自定义节点

自定义节点是专供网络管理员管理其组织设备和连接的特定组件。这些节点可根据组织需求灵活使用，帮助管理员以最符合其运营逻辑的方式呈现连接关系。

例如，若要按楼层位置对监视器进行分组，您可以创建一个自定义节点并为其命名。若要对一楼的设备进行分组，可创建一个名为一楼的自定义节点，然后将该楼层的所有设备连接到该节点。这样便可高效地管理和监控每层楼的设备。自定义节点可根据需要灵活使用，以实现更好的可视化效果。

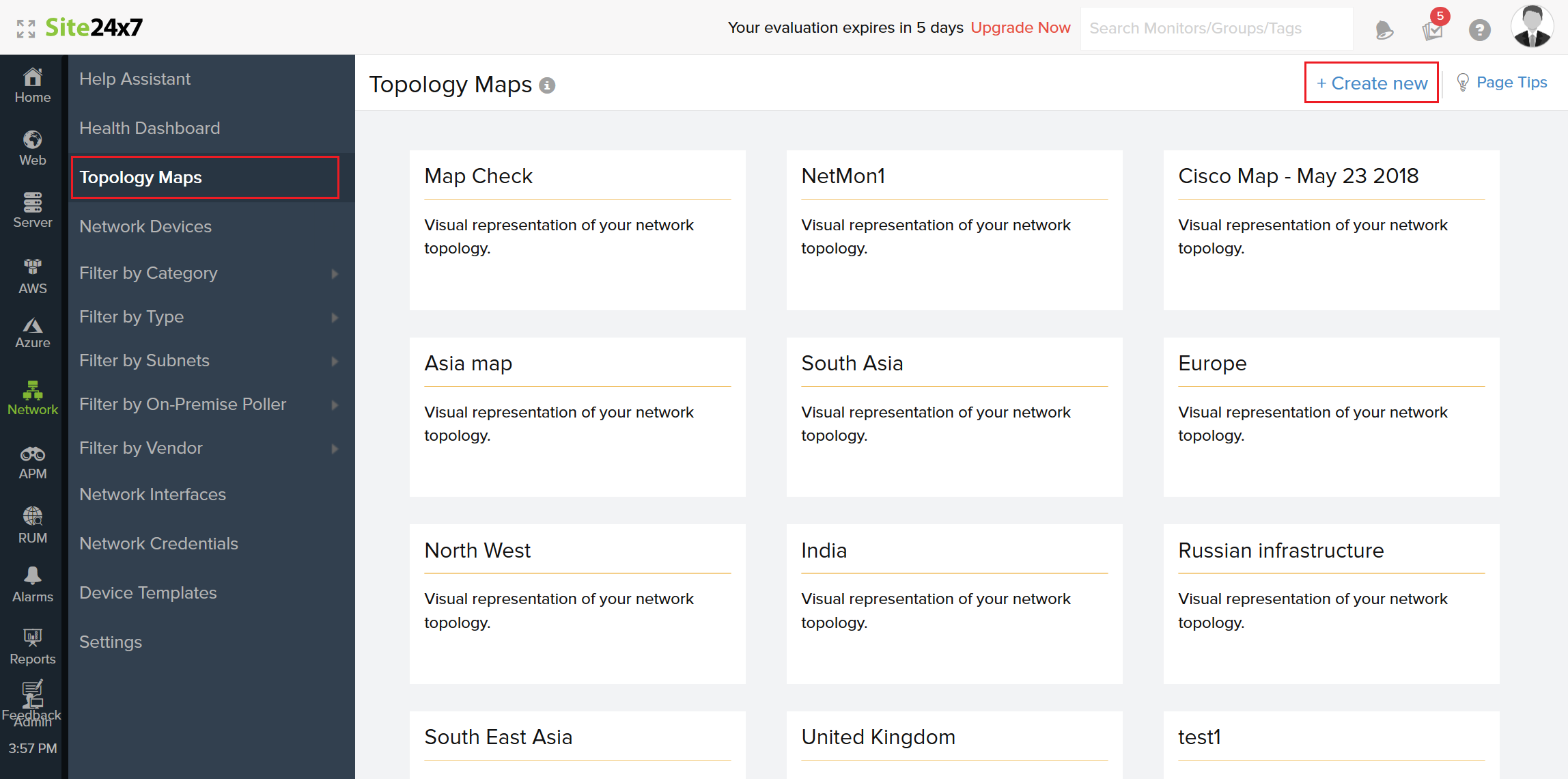

拓扑图视图

在此视图中可创建和查看网络拓扑图。

登录 Site24x7 账户。
前往网络>拓扑/Layer 2 地图。

注意

您也可以查看在基础架构地图标签（位于首页 > 仪表板 > 基础架构地图）中创建的地图。

创建拓扑图

打开地图编辑器
- 前往网络>拓扑/Layer 2 地图。
- 点击界面右上角的添加拓扑图以添加新地图，这将打开地图编辑器视图。
设置背景图片

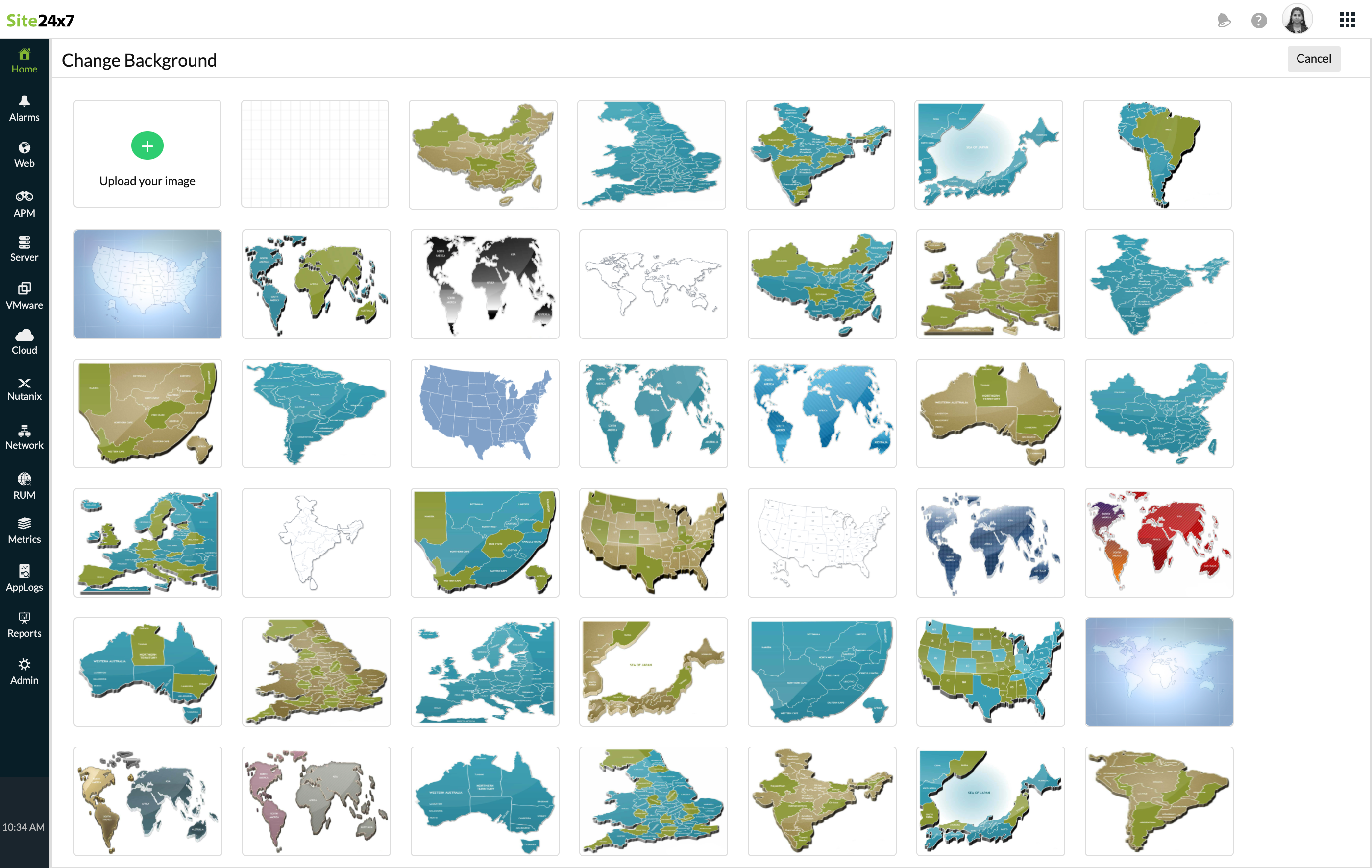

- 点击编辑器右上角的地图设置，然后点击更换背景。
- 从可用背景中选择，或上传任意所需图片。例如，上传您组织的平面图可帮助快速定位设备位置。
- 可使用地图设置中的开关来显示网格、显示地图标签、显示链路标签和显示箭头。
地图设置：地图设置按钮允许您控制拓扑图的视觉行为和外观。可用选项包括：
- 显示网格：显示背景网格，有助于对齐节点并保持一致的间距。
- 显示地图标签：启用后，显示位置标签或国家名称。此选项仅在选择地图作为背景图片时可用。
- 显示链路标签：切换链路上标签的可见性，例如接口名称或关系类型。
- 显示箭头：在链路上显示方向箭头，以指示流量方向或依赖方向。
- 更换背景：允许您更换地图背景，以获得更好的对比度或展示效果。可从现有选项中选择，或根据需要上传新背景。

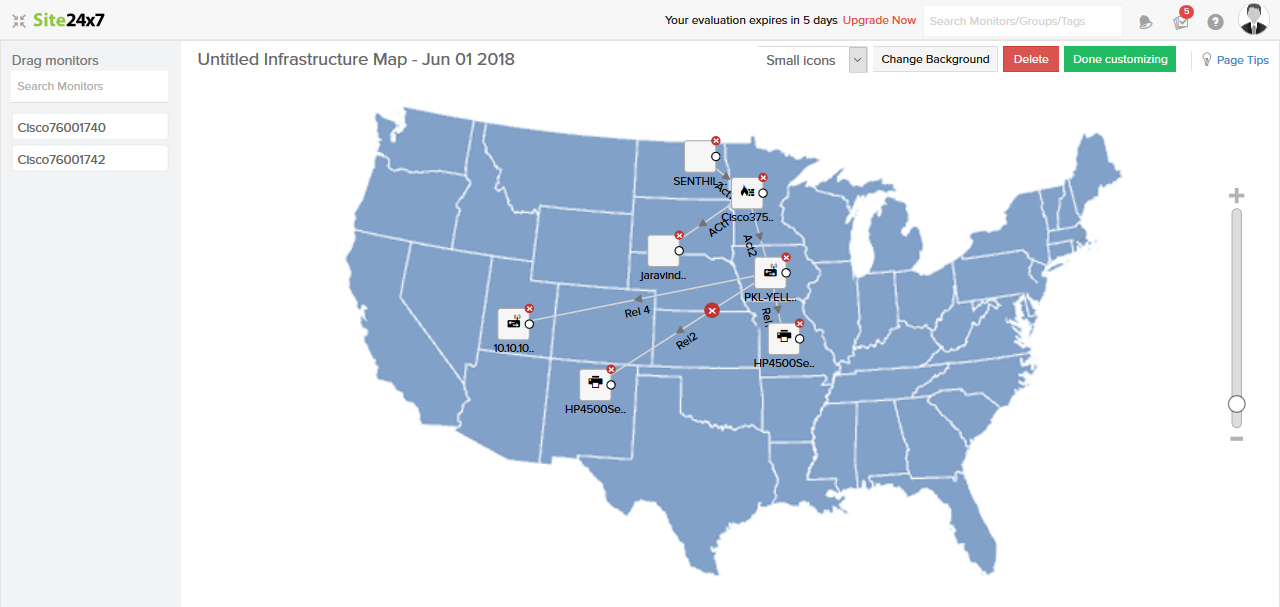

添加节点
- Site24x7 会汇总并在编辑器界面左侧面板中显示 Site24x7 账户中配置的所有网络设备。您可以使用标签页搜索并添加：
- 监视器：单个网络设备。
- 监视器组：相关监视器的逻辑分组。
- 自定义节点：用于视觉呈现的用户自定义节点。双击自定义节点可更改其类型。
  将它们拖放到地图上即可。
创建链路
- 将鼠标悬停在节点上时，节点周围会出现圆形光圈，指针变为十字准线。
- 然后，点击光圈上的任意位置并拖动以开始绘制链路。在目标节点上释放鼠标即可完成节点间链路的绘制。
- 在弹出的窗口中，选择所需的接口，输入链路名称，并从相应下拉菜单中选择线型（实线或虚线）和线条样式（直线、曲线或 S 形）。如果链路连接的是两台设备，且这两台设备的接口已在 Site24x7 中受到监控，则可在同一弹出窗口中选择双向接口详情。

  注意
  如果同两个节点之间有多条链路连接，默认链路样式为曲线。
- 对于曲线链路，可通过拖动链路上的控制柄来调整曲率。对于 S 形链路，点击链路上的圆形控制柄可在垂直和水平方向之间切换曲线流向。

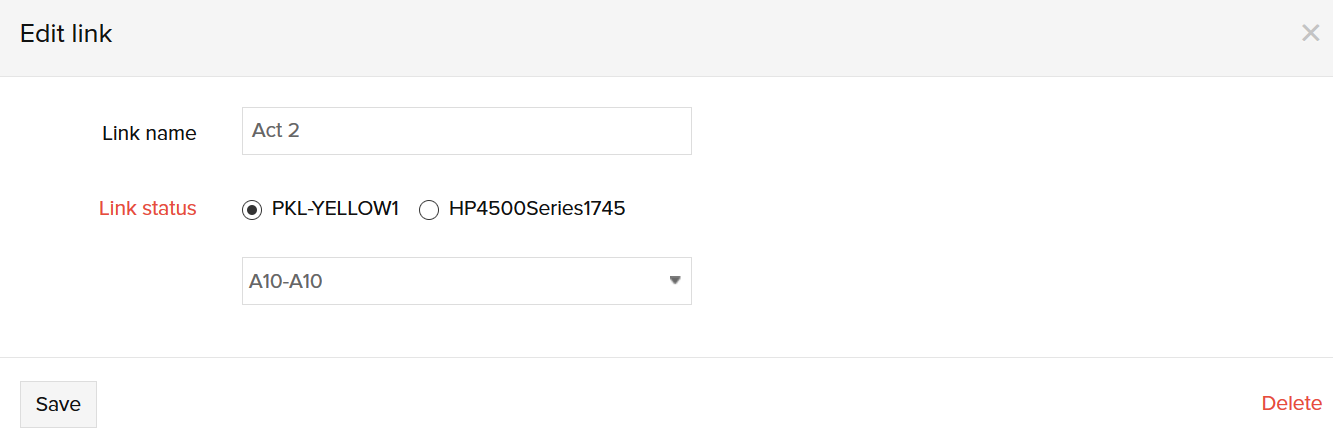

- 双击链路可编辑其属性。您可以在两个节点之间绘制多条链路，并为每条链路选择相应的接口来监控链路可用性。
- 您也可以使用链路工具批量绘制节点间的依赖或连接链路，稍后再配置详情。

  注意
  您可以将自定义节点连接到 Site24x7 中受监控的设备。但是，自定义节点的接口详情将不可用。
替换节点：您也可以轻松替换节点。右键点击要替换的节点，然后点击替换。在弹出的窗口中，从下拉菜单中选择所需设备，然后点击保存。

注意
下拉菜单中仅显示尚未映射的设备。
添加视觉元素：您可以添加形状和文本等元素，以设计、注释和优化地图布局，提升清晰度和展示效果。内联编辑工具允许您在任意位置绘制形状和添加文本。
- 文本：
  - 选择文本工具，然后在地图上的任意位置点击以添加文本框。
  - 输入所需文本，然后点击文本框外部保存。您可以使用文本框为拓扑区段添加标签、备注或注释。
  - 使用顶部工具栏调整文本属性，以保持布局整洁易读。

    注意
    按键盘上的Esc键可随时切换回选择工具。
- 形状：
  - 选择形状工具，然后使用十字准线在地图上点击并拖动以绘制形状。
  - 选择所需形状（矩形、圆形或椭圆形），并通过顶部工具栏自定义其属性。
- 工具栏上的可用控件：
  - 填充颜色：从可用颜色中选择，或使用颜色选择器选择任意颜色。
  - 边框颜色：从可用颜色中选择，或使用颜色选择器选择任意颜色。
  - 线宽：选择形状所需的线宽。
  - 圆角：选择形状圆角所需的数值。圆形和椭圆形不提供此选项。
  - 字体大小：选择文本的大小。
  - 粗体：对选定文本应用粗体格式。
  - 斜体：对选定文本应用斜体格式。
  - 字体颜色：更改选定文本的颜色。使用颜色选择器选择任意颜色。
选择与删除：
- 选择：选择并移动节点、链路或分组元素。您也可以在点击时按住 Ctrl 键来选择所需元素。
- 矩形选择 ：使用该工具绘制矩形选择框，以选中框内的多个节点或形状。您也可以按住键盘上的 Shift 键，然后点击并拖动来绘制选择矩形。
- 使用 Ctrl + 点击来选择或取消选择其他节点或链路。按住键盘上的 Ctrl 键并点击所需设备可同时选择多个节点。选中后，点击页面右上角的垃圾桶图标可将其删除。
- 通过在地图上点击并拖动节点来重新定位。
地图控件
- 适应视图：点击以将地图适配到屏幕。
- 重置缩放：点击以将缩放和平移重置为默认地图视图。
- 放大：增大缩放级别以获得更近的视图。
- 缩小：减小缩放级别以获得更宽的视图。
绘制完拓扑图后，点击"完成"。通过悬停或点击设备或链路，可直接从地图上查看设备和链路的实时状态。

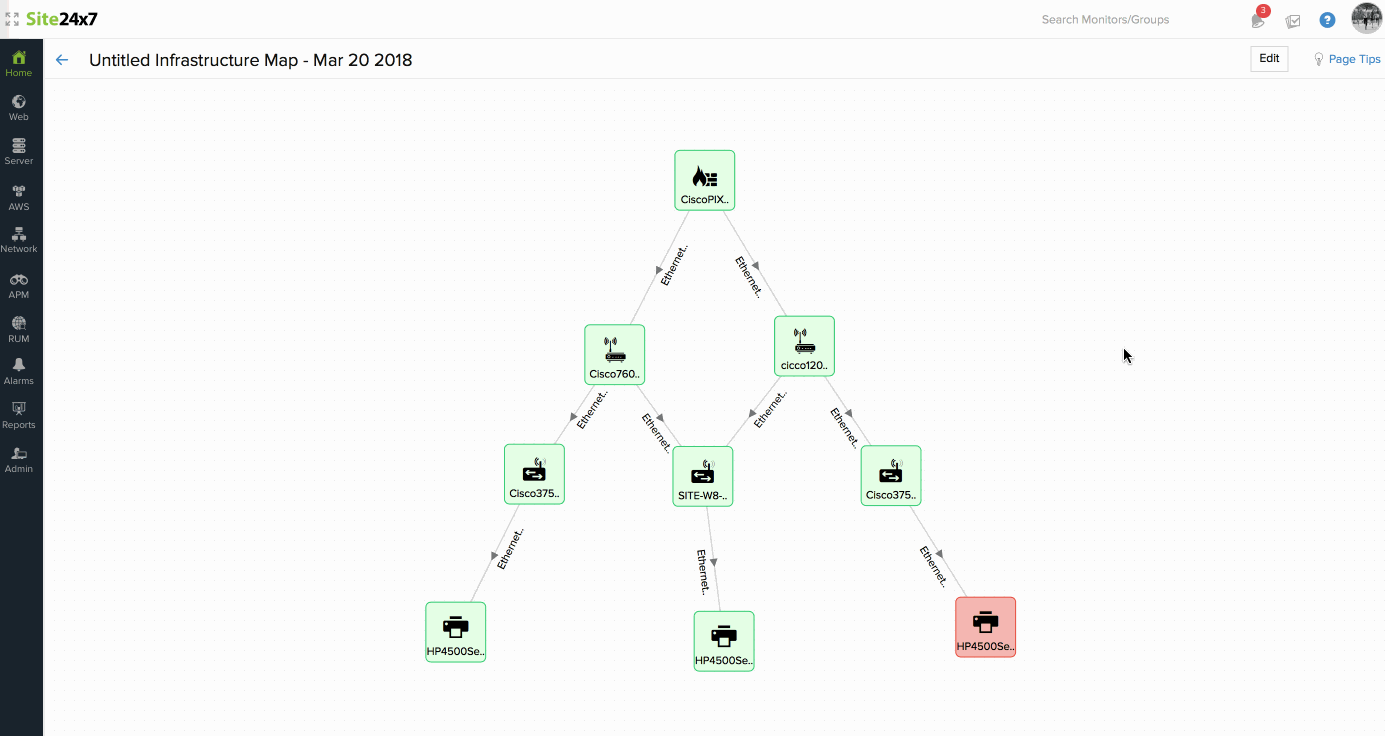

使用拓扑图进行监控

使用拓扑图观察实时更新，无需手动刷新页面。例如，如果设备或链路状态从故障变为严重，颜色将实时从黄色变为橙色。节点和链路的状态分别以绿色、红色、黄色和橙色显示，分别表示正常、宕机、故障或严重状态。
将鼠标悬停在节点上，还会高亮显示与该节点相连的链路，便于故障排除。
点击设备可在右侧面板查看设备详情，还可查看已连接的设备。自定义节点不提供此功能。
点击页面右上角的地图清单图标，可查看地图中添加的所有设备。
点击地图清单中的设备，可缩放到对应节点。
将鼠标悬停在链路上，可查看接口的入速率和出速率等详情。悬停时仅高亮显示已连接的设备。
