Azure 诊断日志

诊断日志提供对资源内所执行操作的深入洞察。借助 Microsoft Azure 的诊断日志，您可以将内容分发网络（CDN）端点的基本使用指标导出到各种数据源。了解有关 Site24x7 日志管理的更多信息。

本文档涵盖以下内容：

收集 Azure 诊断日志

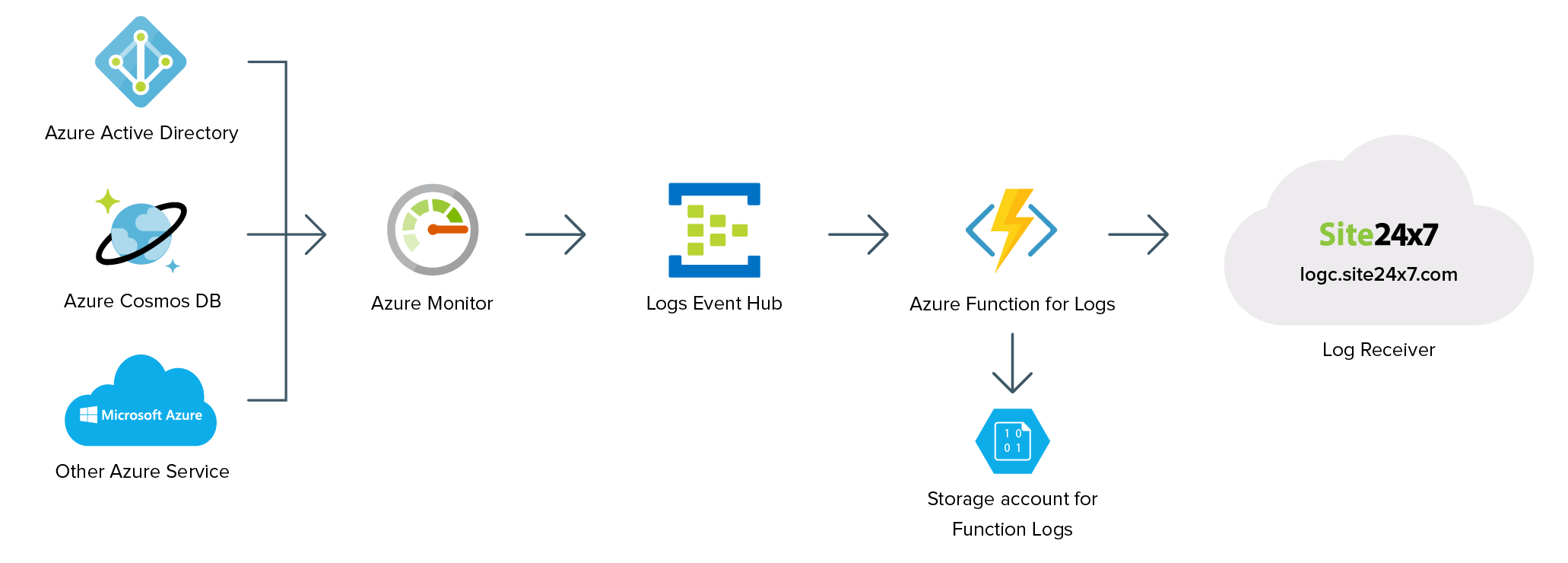

使用 Site24x7 进行日志管理和分析从 Azure 的日志收集开始。此过程包含以下步骤：

  1. Azure 监视器从 Azure 服务收集日志，并将数据发送到 Azure Event Hubs——一个数据流平台和数据摄取服务。
  2. Event Hubs 将日志流式传输到 Azure Functions，后者是由事件中心触发的一小段代码。
  3. Azure Functions：
    • 将日志发送到 Site24x7 AppLogs HTTP 数据源。
    • 将函数日志发送到一个 Azure 存储账户。
收集 Azure 诊断日志

配置日志收集

配置日志收集分为三个步骤：

创建日志配置文件

在 Site24x7 Web 控制台中，导航至 Admin > AppLogs > 日志配置文件 > 添加日志配置文件，并填写以下信息：

  1. 配置文件名称：输入日志配置文件的名称。
  2. 日志类型：从下拉菜单中选择 Azure 诊断日志。
  3. 日志来源：选择 Azure Functions。
  4. 日志时区：选择 UTC。
  5. 点击保存。

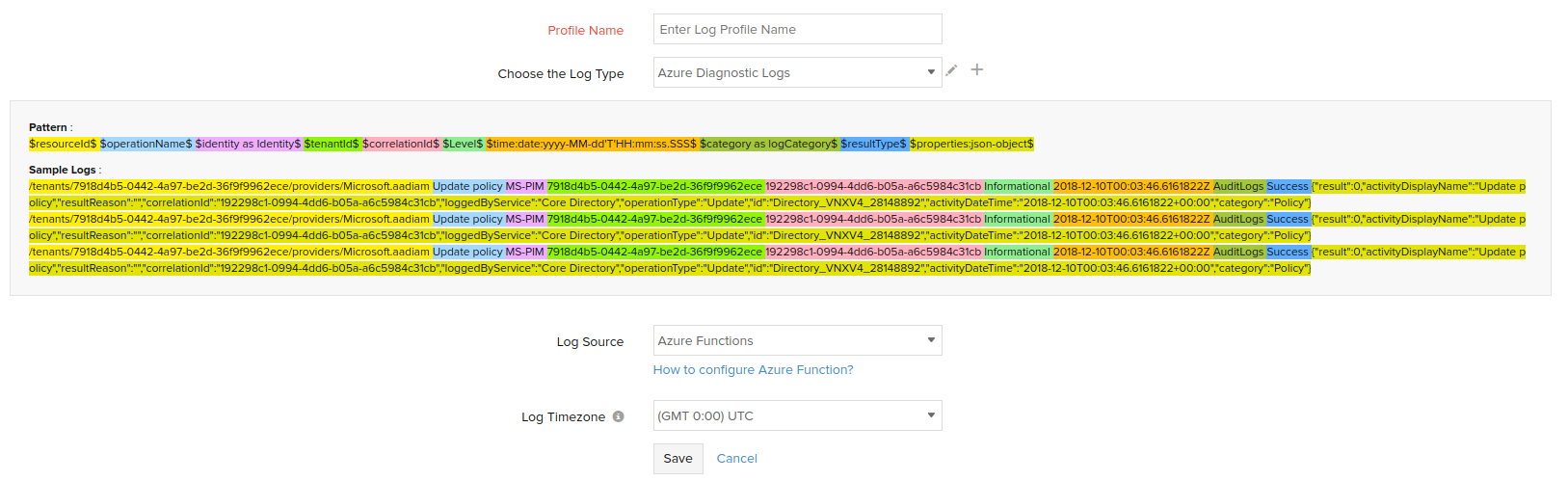

创建日志配置文件

使用 ARM 模板配置 Azure 资源

如上所述，您需要创建一个事件中心、Azure Functions 和一个用于函数日志的存储账户。您可以使用 ARM 模板创建所有这些资源。

  • 对于手动安装，请按照步骤 1-6 操作。
  • 对于自动安装，请点击下方链接提供所需详情，然后从步骤 7 继续。
    Deploy to Azure
  1. 下载 ARM 模板。
  2. 登录您的 Azure 门户，前往 Marketplace > 模板部署（使用自定义模板进行部署）。
  3. 点击创建。
  4. 在自定义部署边栏选项卡上，点击在编辑器中生成您自己的模板。
  5. 在编辑模板边栏选项卡上，将 JSON 文件的内容粘贴到编辑器窗口中。
  6. 点击保存。
  7. 返回自定义部署边栏选项卡，在基本信息下填写以下内容：
    • 订阅：选择您的订阅模式。
    • 资源组：创建一个新的资源组，名称类似于 Site24x7-Azure-Logs。
    • 位置：选择一个位置。
  8. 在设置下：
    • 名称：函数名称将自动填充，无需更改。
    • LogTypeConfig：从您在 Site24x7 中已创建的日志配置文件页面复制该值（Admin > AppLogs > 日志配置文件 > 您的配置文件名称）。

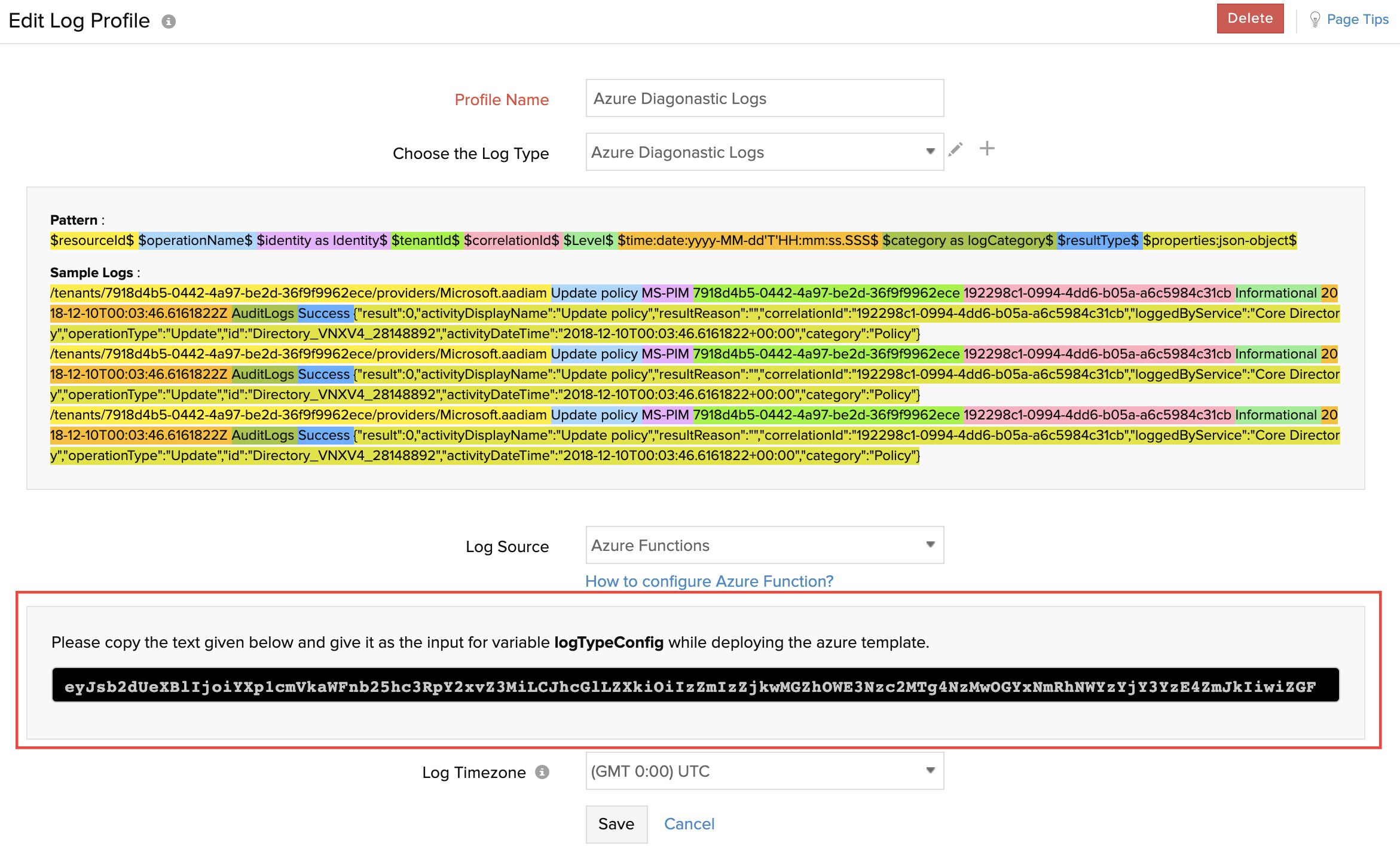

      Azure LogTypeConfig
  9. 在条款和条件下：
    • 勾选我同意上述条款和条件旁边的复选框。
    • 点击购买。
      注意

      请注意，EventHub 和 Azure FunctionApp 的执行将产生一定费用。

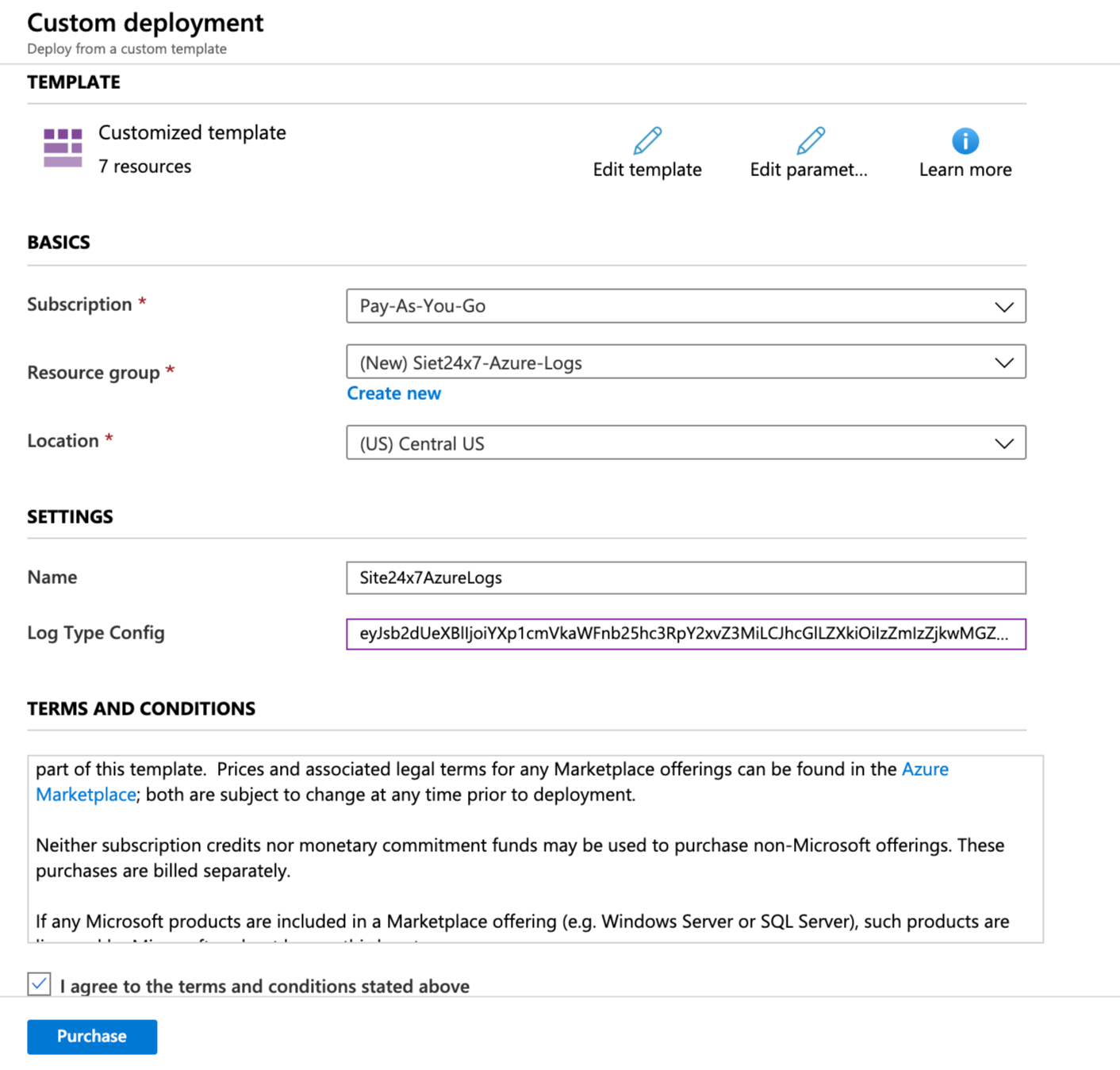

      自定义部署
  10. 点击顶部窗格中的通知图标，验证部署是否成功。
  11. 在部署成功通知上，点击转到资源组，验证所有资源是否已成功创建。

将日志从 Azure 监视器推送到 Event Hubs

以 Azure Active Directory 为例，按照以下步骤将审核日志推送到 Event Hubs：

  1. 在您的 Azure 门户主页，前往 Azure Active Directory。
  2. 在监控下，点击审核日志。
  3. 点击导出数据设置。您可以在诊断设置边栏选项卡下查看当前设置。
  4. 您可以通过点击编辑设置来修改这些设置，或通过点击添加诊断设置来添加新设置。最多可添加五个诊断设置。

    添加诊断设置
  5. 勾选流式传输到事件中心旁边的复选框。
  6. 在事件中心下，点击配置。
  7. 在选择事件中心下，填写以下信息
    • 订阅：选择一个 Azure 订阅。
    • 选择事件中心命名空间：选择使用 ARM 模板创建的命名空间，其名称应以 Site24x7AzureLogs-Namespace-<UniqueSuffix> 开头。
    • 选择事件中心名称：从下拉菜单中选择 site24x7-operational-logs。
    • 选择事件中心策略名称：从下拉菜单中选择 RootManageSharedAccessKey。
    • 点击 确定。

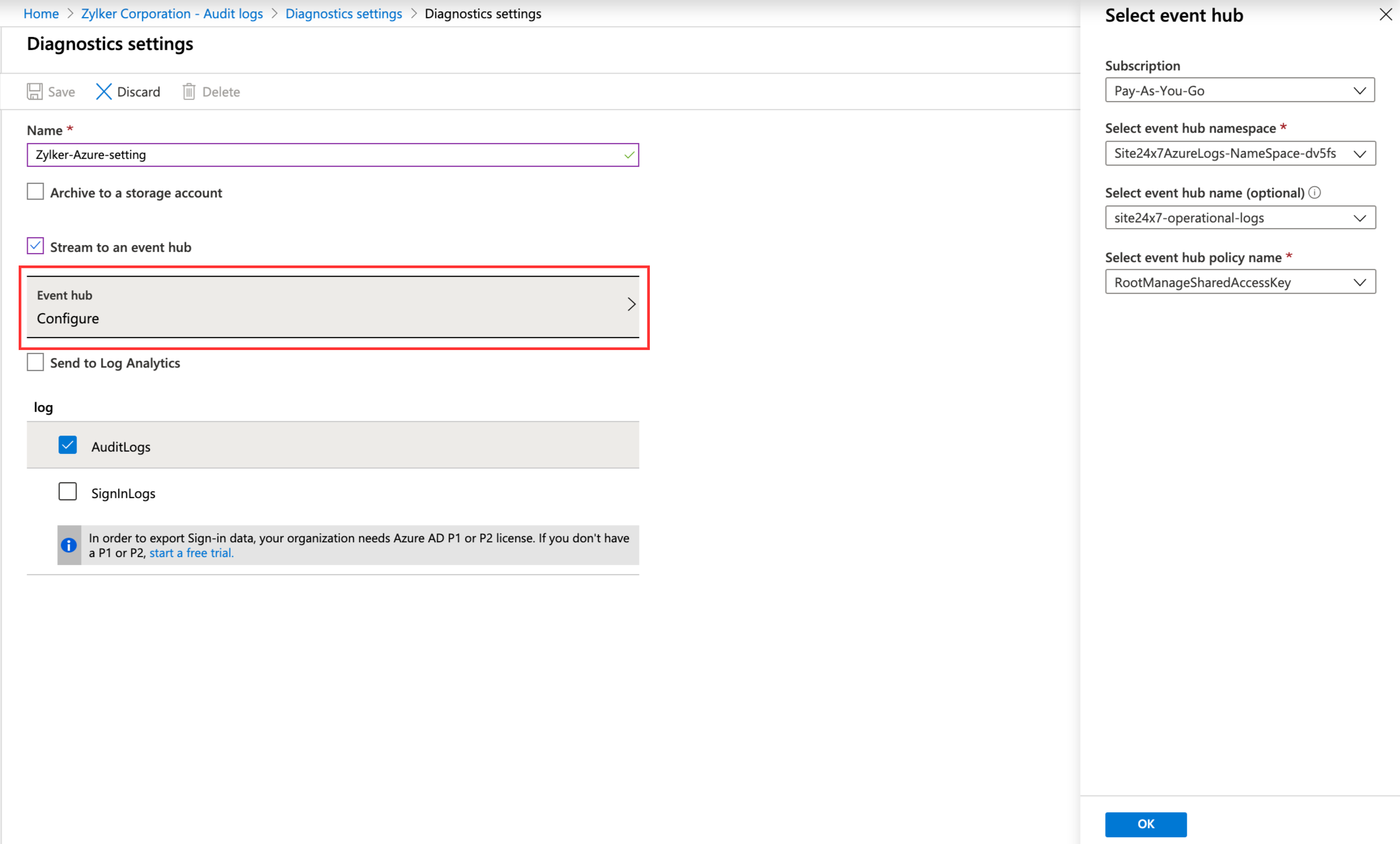

      诊断设置
  8. 在日志下，勾选 AuditLogs 旁边的复选框。
  9. 点击保存。

日志收集故障排除

如果 Site24x7 未收到日志，您可以通过以下方式检查日志收集失败的位置：

验证配置

确保您的资源已成功添加。如果是，请按以下步骤继续：

  1. 在您的 Azure 门户主页，前往资源组。点击使用 ARM 模板创建的资源组。
  2. 检查是否列出了您创建的所有四个资源——一个应用服务计划、一个应用服务、一个 Event Hubs 命名空间和一个存储账户。

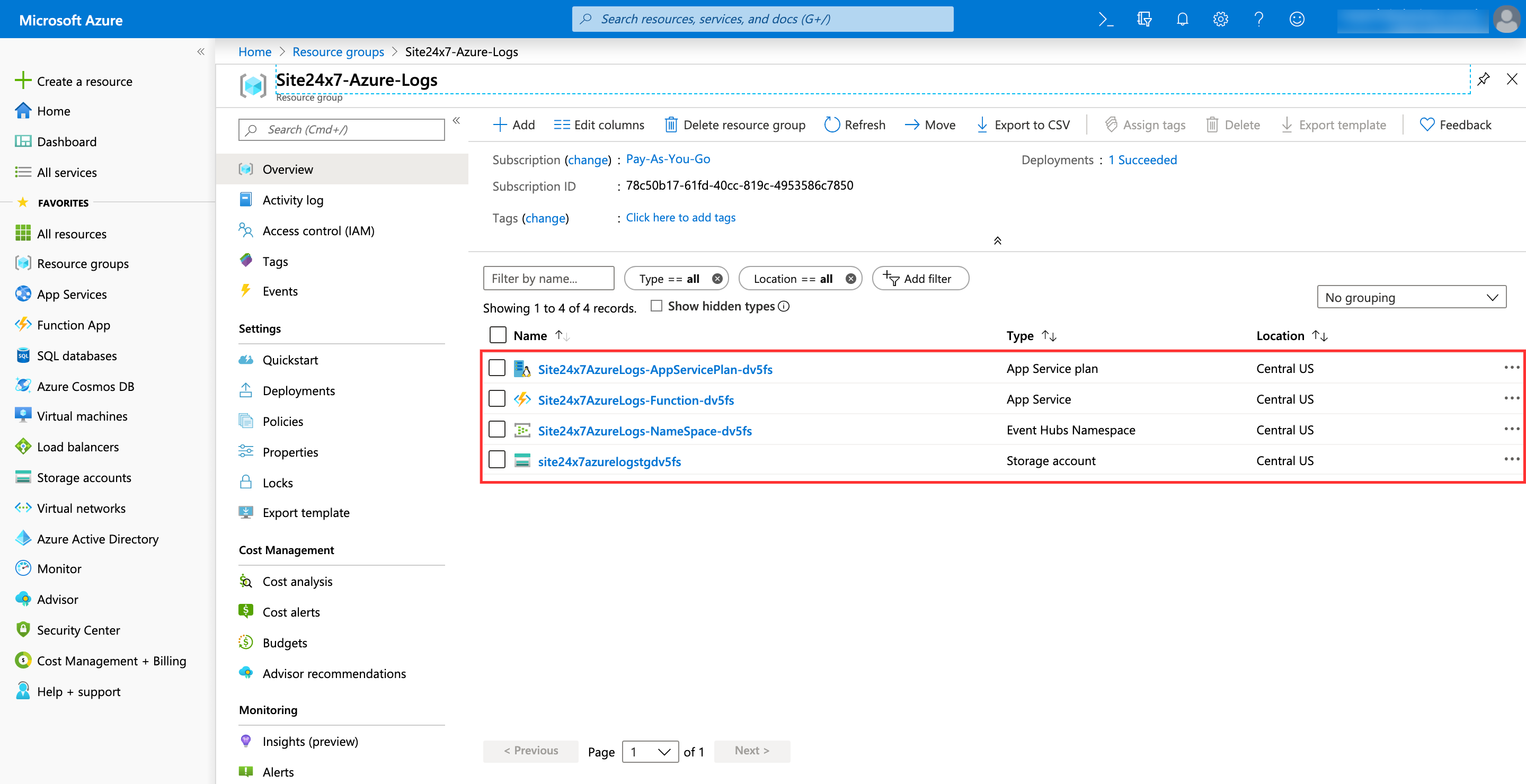

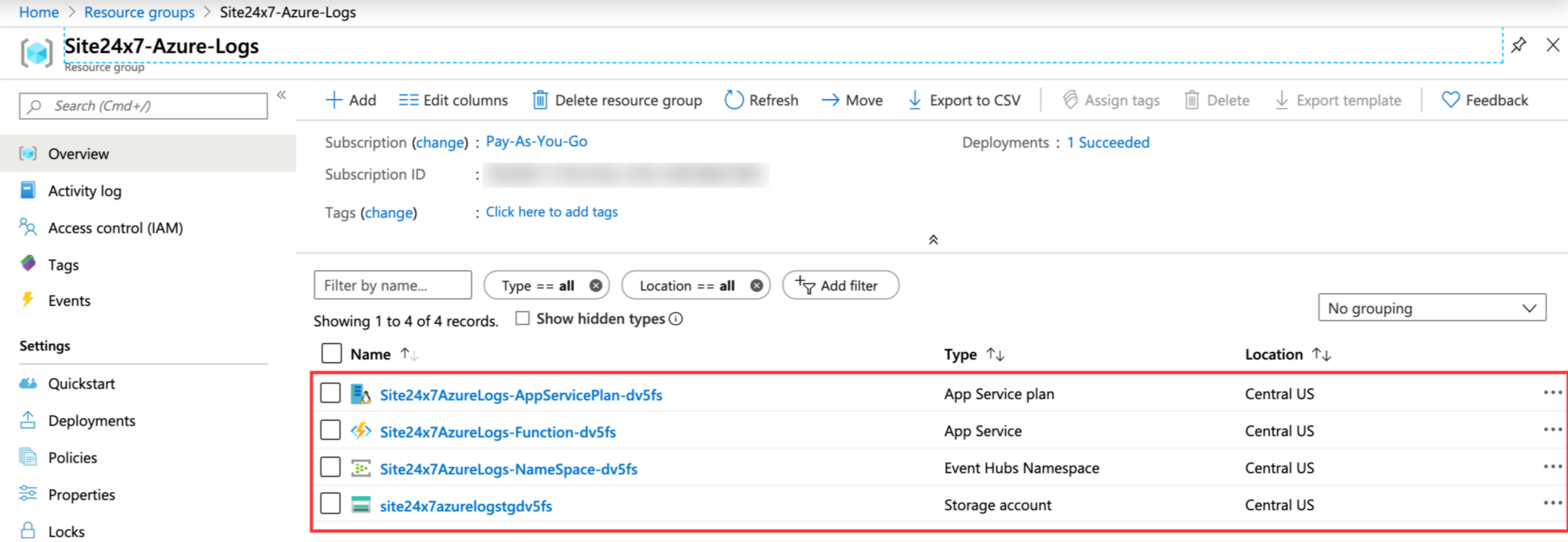

    资源组
  3. 从资源列表中点击 Function App。
  4. 在 Function App 边栏选项卡上，点击函数（只读） > EventHubs_Logs > 集成。
  5. 验证触发器字段的值是否为 (eventMessages)。

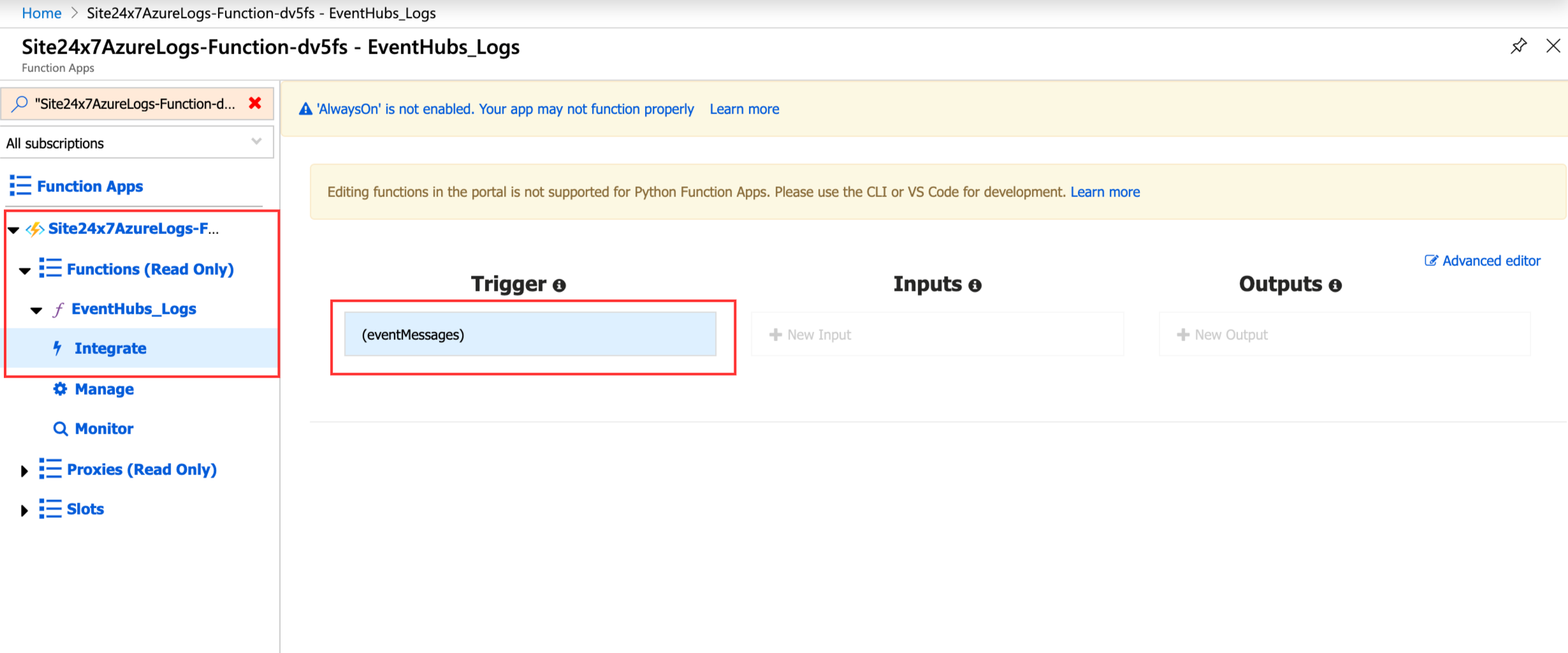

    验证配置
  6. 验证您是否已在上述步骤 8 中正确输入 Log Type Config 字符串。

验证 Event Hubs 是否正在接收日志

  1. 在您的 Azure 门户主页，前往 Event Hubs。
  2. 点击您的事件中心；在显示指标下，切换到消息。
  3. 在图表下方显示的消息摘要详情中，验证传入消息数量是否大于零。

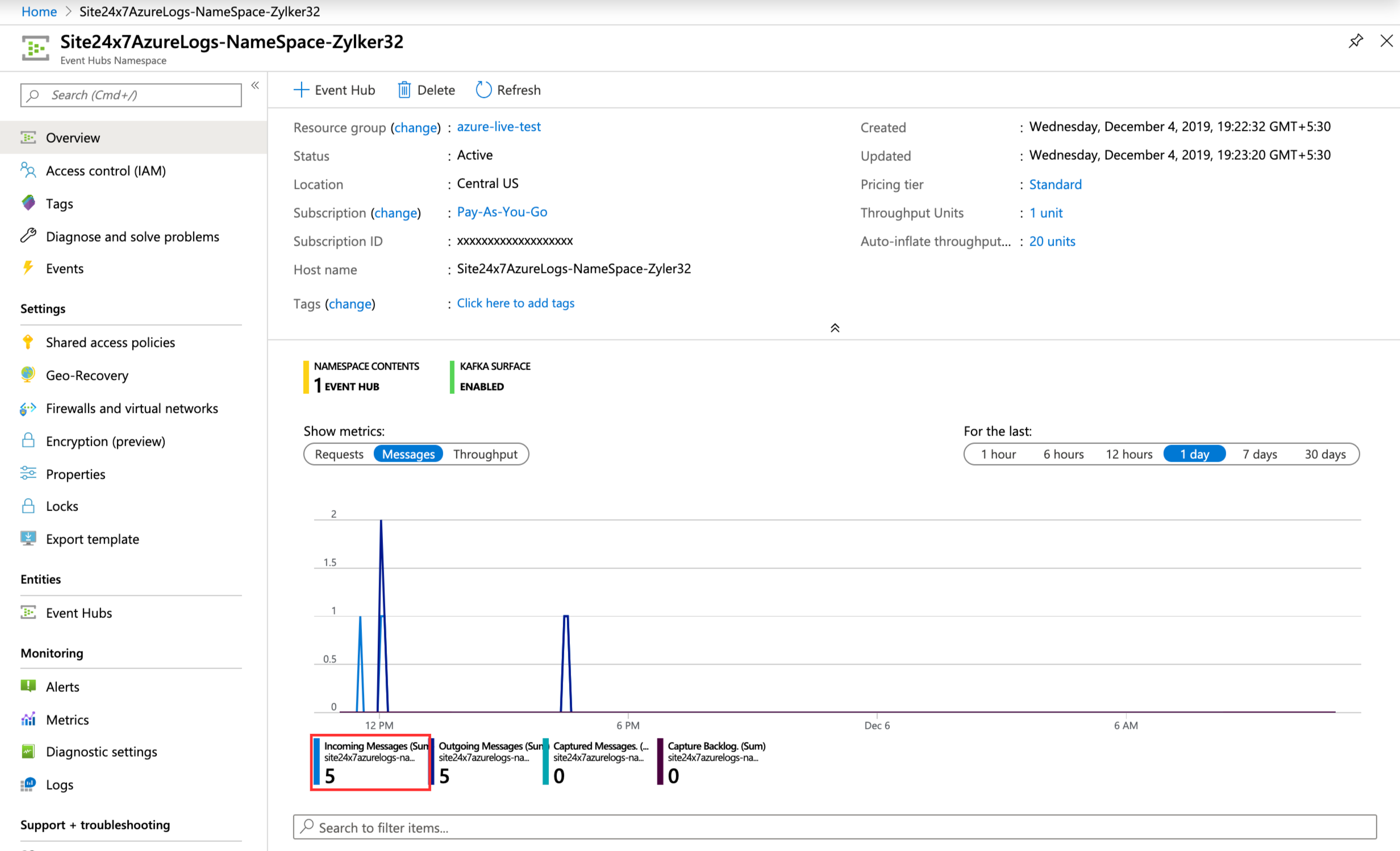

    验证 Event Hubs 是否正在接收日志

手动验证 Azure Functions 是否正在向 Site24x7 发送日志

登录 Site24x7，导航至 AppLogs。在 AppLogs 搜索窗口中，搜索 Azure 诊断日志。

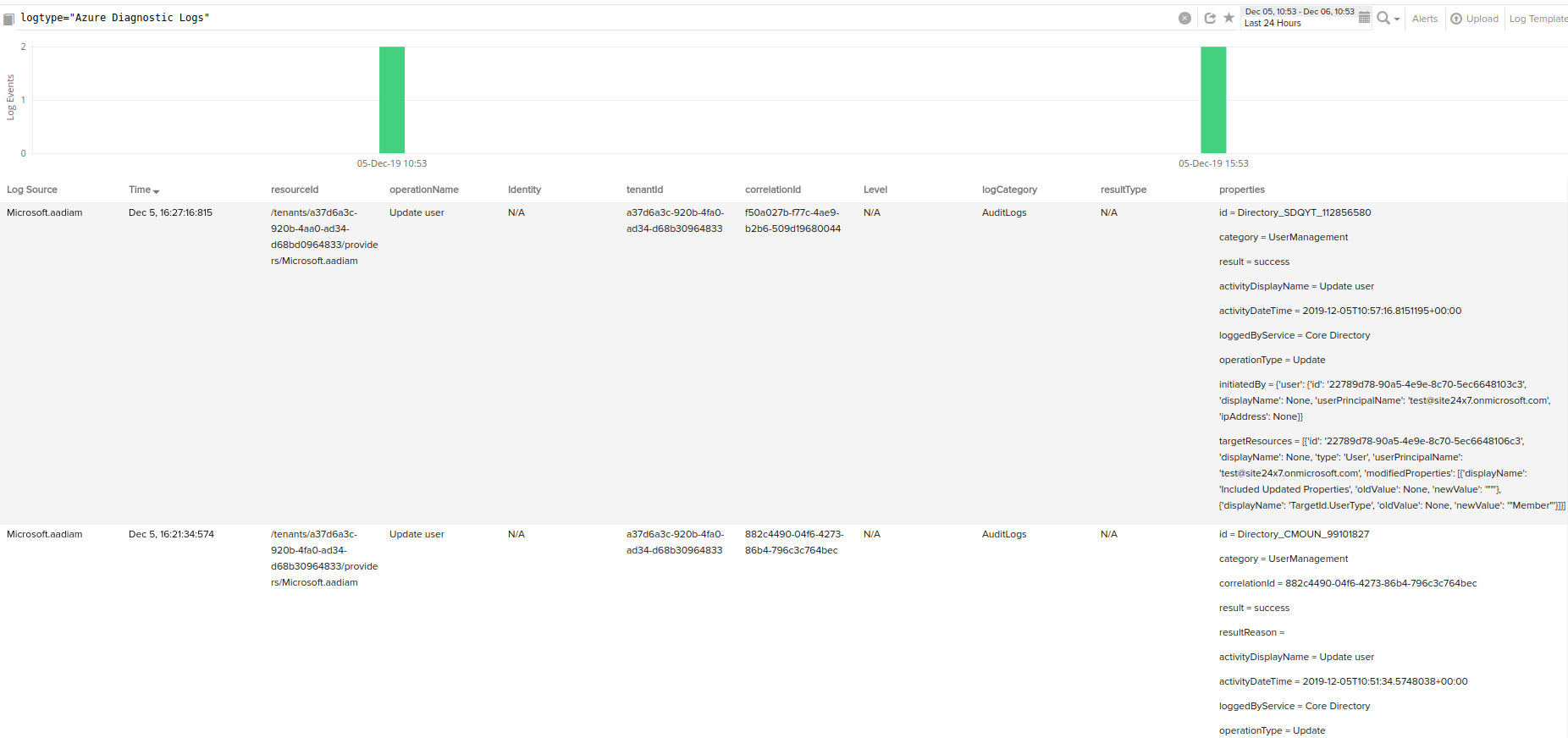

Azure 诊断日志搜索结果
注意
  • 通常情况下，所有类型的日志都会在 Azure 诊断日志下被捕获。这些日志可通过 Site24x7 Azure 诊断日志日志类型日志模式中的 logCategory 字段加以区分。
  • 如果您希望将每个类别单独捕获到不同的日志类型中，可以创建自定义日志类型。

如果上述验证均失败，请通过 support@site24x7.com 联系支持团队，并提供以下信息：

用于排除问题所需的日志。操作步骤如下：

  1. 启用调试模式：
    在与资源组关联的相应 Function App 中（如创建 ARM 模板步骤 7 中资源组列所指定的），导航至设置下的环境变量，点击 debugMode 旁的显示值。
    Azure 日志调试模式
  2. 启用 Insight 日志：
    • 在与资源组关联的相应 Function App 中（如创建 ARM 模板步骤 7 中资源组列所指定的），导航至 Application Insights，点击开启 Application Insights。
      Function App Insights 日志
  3. 获取日志：
    • 前往 Application Insights 中的日志边栏选项卡。
    • 输入 traces 并点击运行以访问日志。
    • 导出日志以便与我们共享。

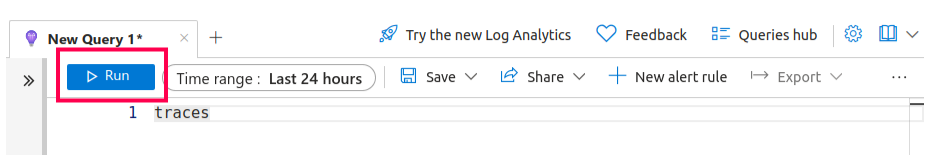

      Insight 日志
  4. 禁用 Insight 日志：
    • 几分钟后，在 Function App 的 Application Insights 边栏选项卡中禁用日志，以避免产生额外费用。
注意

请注意，启用 Insight 日志将产生一定费用。请确保在收集完所需数据后禁用日志。

ARM 模板可在多个 Azure 服务中复用

您可以创建一个 ARM 模板，并在所有其他 Azure 服务中使用。
例如，假设需要从两个不同的 Azure 服务（应用服务和 Kubernetes 服务）收集日志，可以通过单个 ARM 模板实现：

  1. 创建两个不同的日志类型：AppServiceHTTPLogs 和 Azure-Kube-ApiServerLogs，并配置相应的示例日志和日志模式。
  2. 创建两个分别配置了对应日志类型的日志配置文件。即日志类型 AppServiceHTTPLogs 应配置在 AppServiceHTTPLogs 日志配置文件中，日志类型 Azure-Kube-ApiServerLogs 应配置在 Azure-Kube-ApiServerLogs 日志配置文件中。
  3. 在同一 Function App 的应用程序设置下，将两个不同日志配置文件中的 logTypeConfig 变量值分别配置为两个不同的变量。
    ARM 模板可在多个 Azure 服务中复用

    1. 前往已配置 ARM 的 Function App。
    2. 在左侧窗格中，前往设置下的配置。
    3. 在配置边栏选项卡上，点击新建应用程序设置。
    4. 为变量指定适当的名称（S247_<ActualLogName>）和值（相应日志配置文件中的 logTypeConfig 值）。

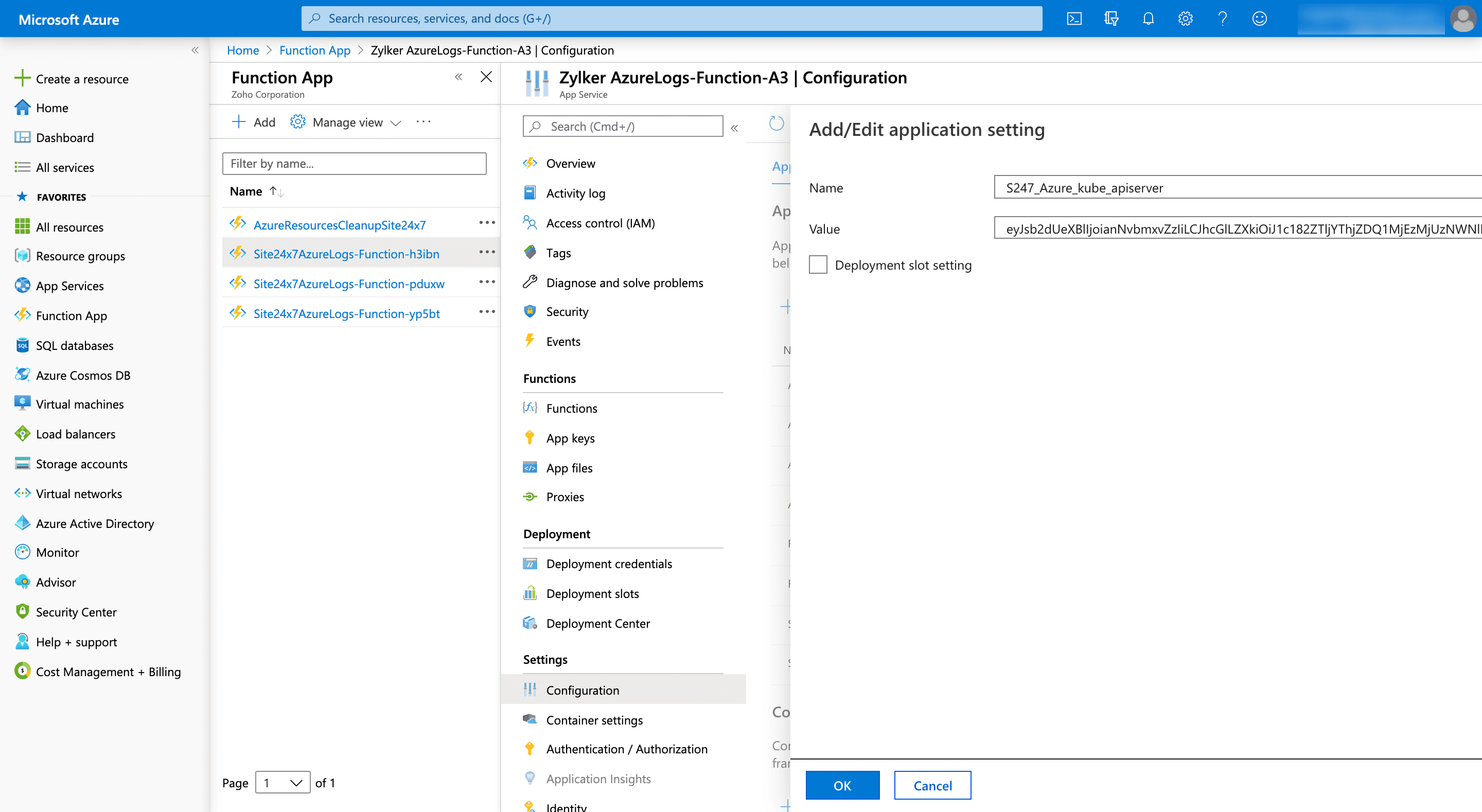

      应用程序设置


示例：
名称： S247_kube_apiserver
值： xxxxxxxxxxxxxxxxxxxxxxxxxxxx（日志配置文件 'Azure-Kube-ApiServerLog Profile' 的 logtypeconfig 值）

注意：

  • 名称中不能包含连字符（-）。
  • 名称必须以 S247_ 开头。
  • 名称格式应为 S247_<ActualLogName>，其中 <ActualLogName> 是您在 Azure 服务诊断设置中需要选择的日志名称。
    示例： S247_kube_apiserver, S247_AppServiceHTTPLogs
  • 如果 Azure 门户中的日志类型名称包含连字符（-），请将其替换为下划线（_）。
    示例： 如果 Kubernetes 服务中的日志名称为 kube-apiserver，在 Site24x7 中配置日志配置文件时应将其更改为 S247_kube_apiserver。

同一 Azure 服务的多种日志类型

要为同一 Azure 服务配置多种日志类型：

  1. 前往该服务，然后进入其诊断设置。
  2. 点击添加诊断设置，在该服务中创建多个诊断设置，并选择所需的日志类型（通过勾选对应日志类型旁的复选框选择）。
  3. 在目标详情下选择流式传输到事件中心，并按照上方将日志从 Azure 监视器推送到 Event Hubs章节中的步骤 5-8 操作。

    同一 Azure 服务的多种日志类型

Azure 服务中各日志类型的日志模式

要了解 Azure 服务中不同日志类型的日志模式，请参阅 Azure 文档。参照该文档，为相应的日志类型配置日志模式。

示例： AppServiceConsoleLogs 的日志模式可由 Category、Host、Level、ResourceId、ResultDescription、SourceSystem、TenantId、TimeGenerated 和 Type 字段定义。

基于这些字段，AppServiceConsoleLogs 的日志模式配置如下：

json $resourceId as ResourceId$ $operationName$ $category as LogCategory$ $time as Time:date:yyyy-MM-dd'T'HH:mm:ss.SSS'Z'$ $properties.Host as Host$ $properties.Level as Level$ $properties.ResultDescription as ResultDescription$ $properties.SourceSystem as SourceSystem$ $properties.TenantId as TenantId$ $properties.Type as Type$

Azure 诊断日志仪表板

AppLogs 为每种日志类型创建一个专属仪表板，并默认显示若干组件。以下是 Azure 诊断日志仪表板中的可用组件列表：

  • 操作统计
  • 日志类别统计
  • 资源组统计
注意

除默认组件外，您保存的搜索也将自动添加到仪表板中。

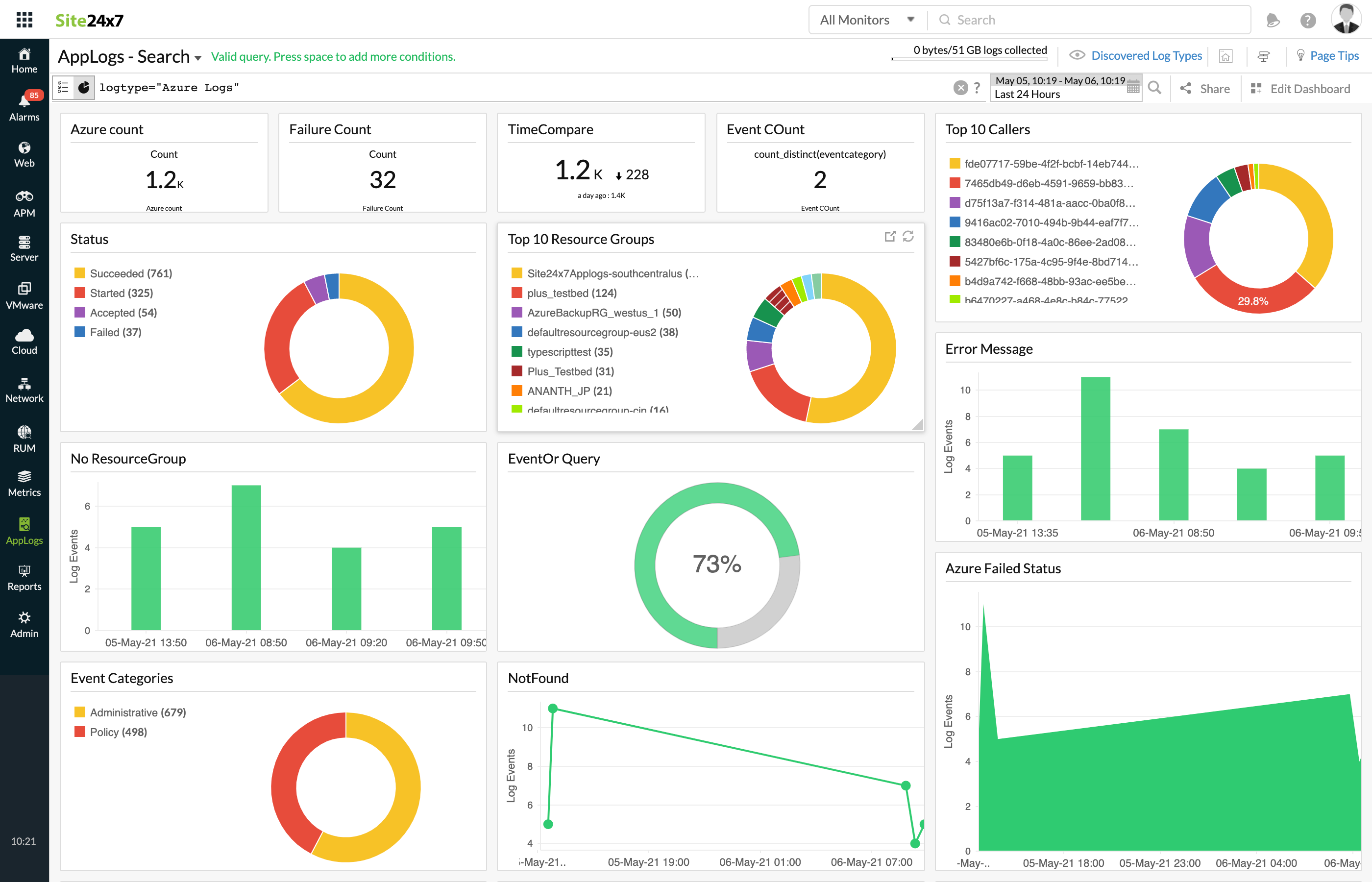

Azure 日志仪表板
