Kubernetes 依赖关系树视图

Site24x7 Kubernetes 监控中的依赖关系树视图以可视化、层次化的方式呈现集群组件及其相互关系。它帮助您了解各 Kubernetes 资源的互连方式，使您更容易找到问题根因并优化资源使用。

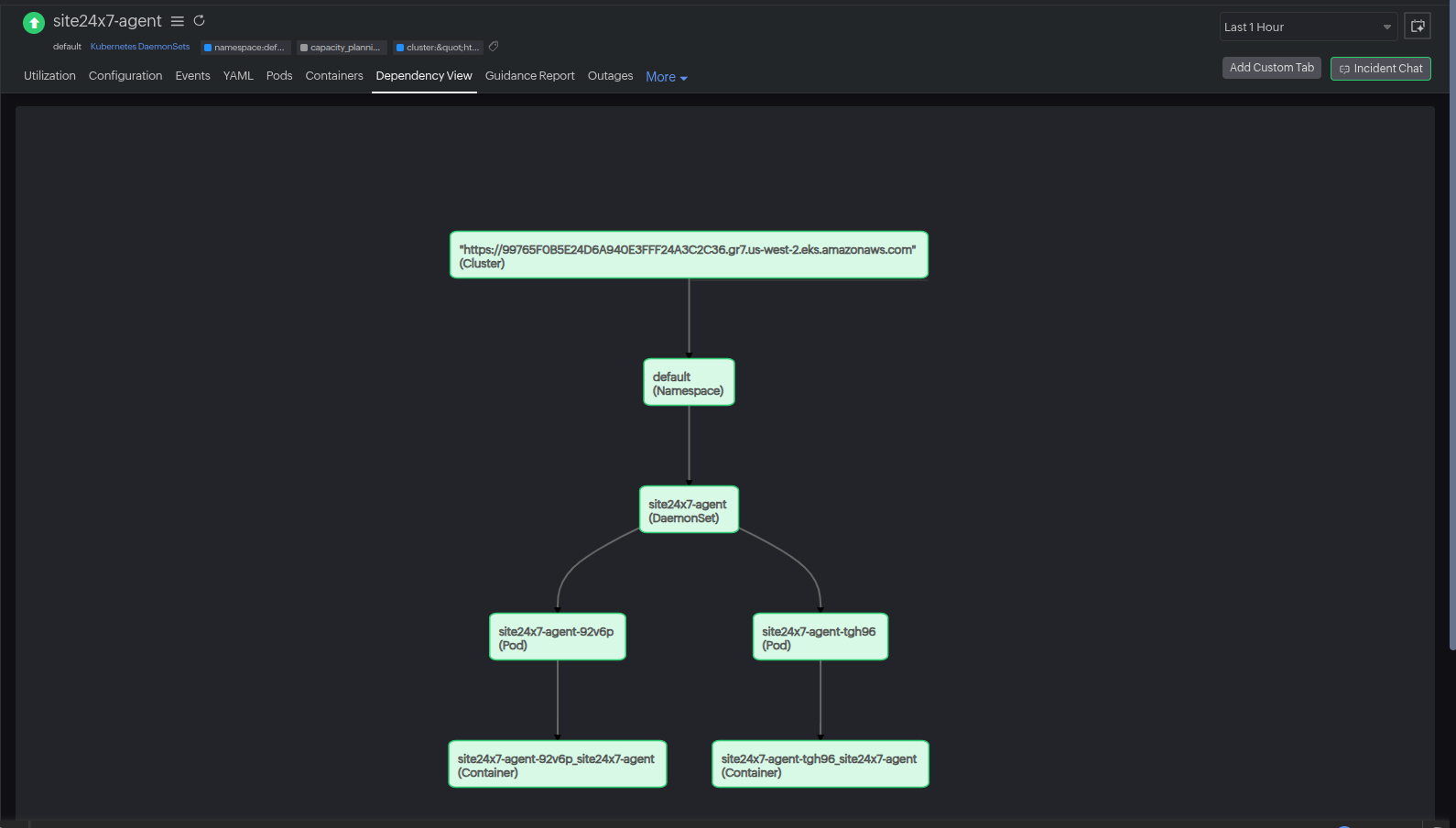

什么是依赖关系树视图？

依赖关系树视图提供了 Kubernetes 环境的自上而下直观映射。它以可视化方式展示 Deployment、DaemonSet、StatefulSet 等高级组件与 Pod 和 Container 等低级实体之间的关系，帮助您：

• 了解工作负载层次结构和关系

• 更快地进行根因分析

• 以可视化方式在集群中进行导航

• 实时查看上下文指标和健康状态

树视图中支持的监视器类型

以下 Kubernetes 资源在依赖关系树视图中显示：

• Namespace

• Deployments

• DaemonSets

• StatefulSets

• Horizontal Pod Autoscalers (HPA)

• Ingress

• Persistent Volumes (PV)

• Persistent Volume Claims (PVC)

• Services

• Pods

• Containers

树中每个组件都显示基本指标和状态指示器，您可以点击任意节点查看详细信息。

表格视图关系

对于某些监视器类型，Site24x7 提供补充性表格视图，展示双向关系，便于监控依赖资源。

表格映射关系

使用这些视图可以探索资源级别指标，识别有问题的容器，并分析工作负载在基础设施中的分布情况。

如何访问依赖关系树视图

1. 登录您的 Site24x7 账户。

2. 导航至 K8s > 选择集群。

3. 选择资源，然后点击依赖关系树标签。

在此处，您可以以交互方式探索 Kubernetes 环境的完整结构。

主要功能

• 交互式层次结构：展开或折叠组件以查看底层关系。

• 健康指示器：彩色图标表示每个资源的健康状态。

• 实时指标：即时查看 CPU、内存使用情况和状态。

• 下钻功能：点击任意组件查看详细资源视图，包括日志和事件。

• 查找功能：按名称快速查找资源。

优势

• 简化监控：一目了然地查看整个生态系统。

• 更快故障排除：从 Pod 追溯到控制器或节点，定位服务故障。

• 影响分析：了解关键工作负载中问题的下游影响。
