应用程序依赖关系图（服务地图）

应用程序依赖关系图为您提供应用程序基础架构的完整概述，以及其与其他依赖资源的连接关系。通过应用程序依赖关系图，您可以查看：

• 应用程序、实例及关联服务器的状态。
• 响应时间、吞吐量和连接状态等关键指标。
• 失败请求数量。

这有助于您在客户受到影响之前检测并排查应用程序问题。

视频

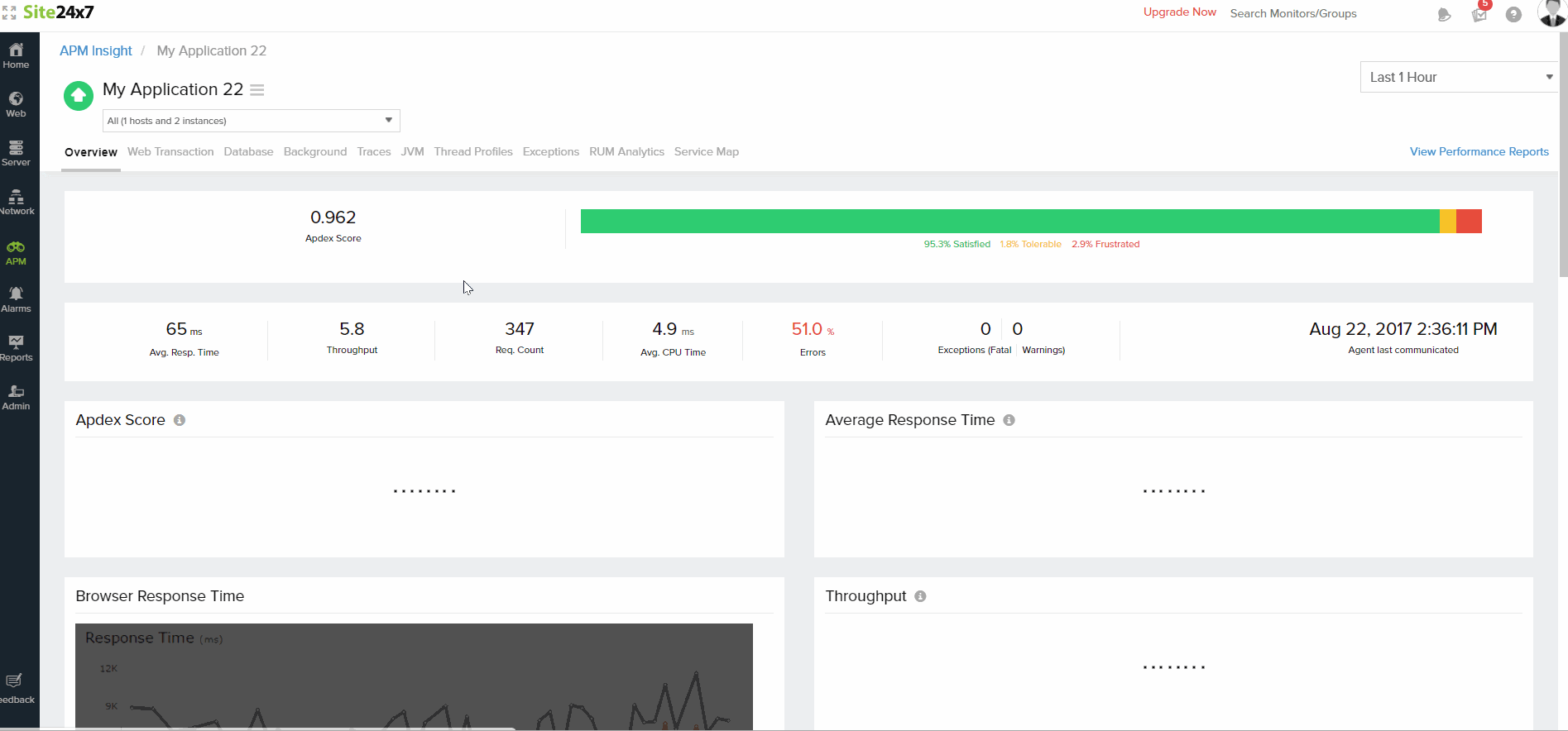

以下是一段简短视频，展示了服务地图如何帮助简化故障排除的第一步：

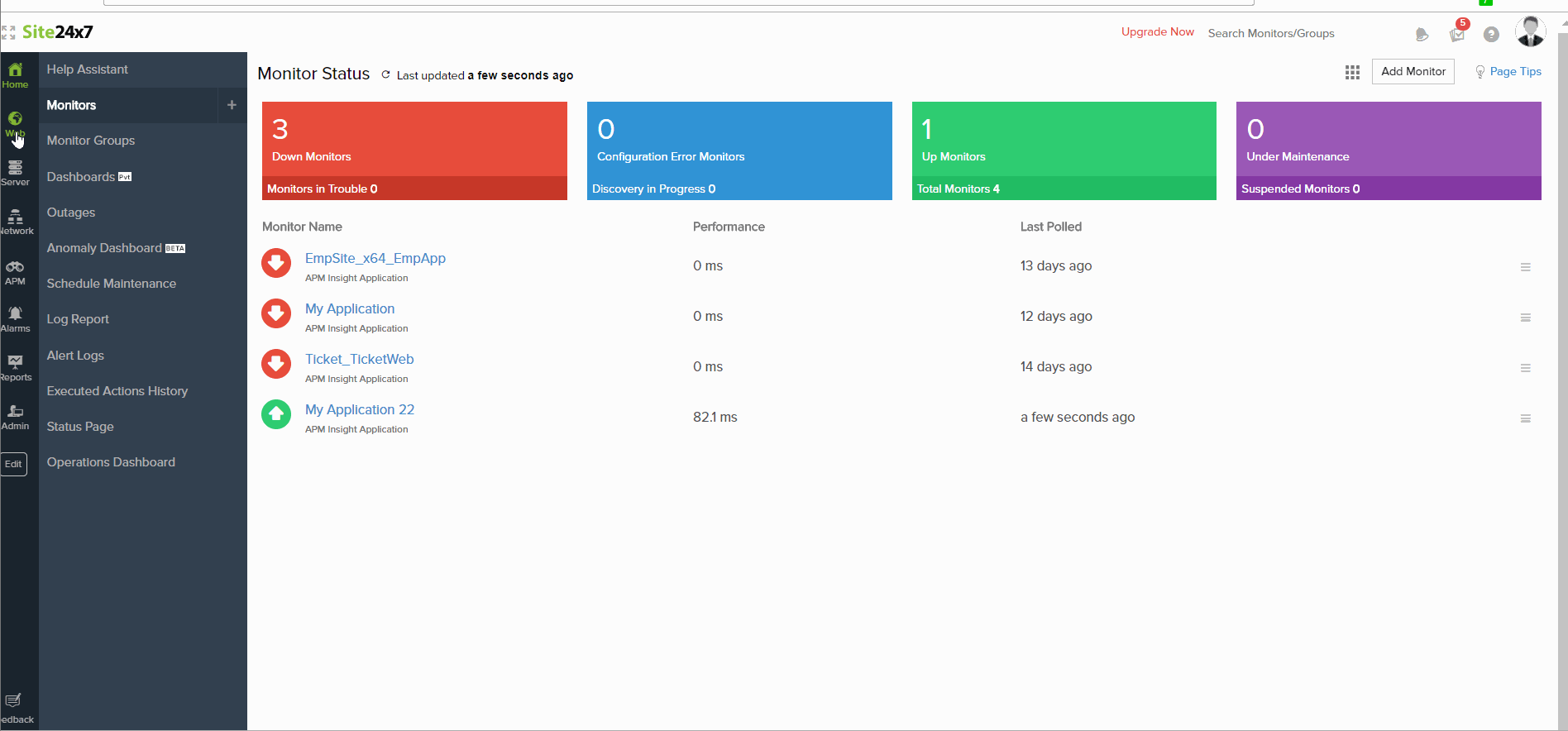

查看应用程序依赖关系图

• 登录您的 Site24x7 账户 > 首页 > APM Insight。
• 选择您的应用程序或实例。
• 点击服务地图以查看应用程序基础架构的拓扑视图。

指标与解读

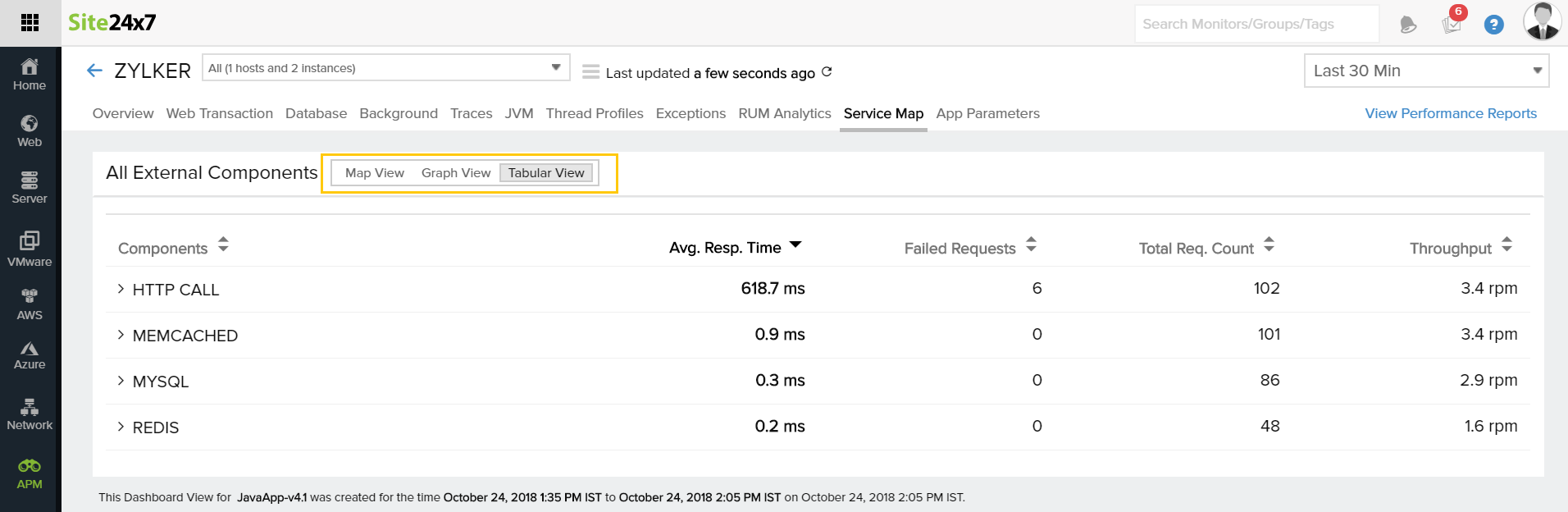

应用程序依赖关系图可以通过以下视图进行可视化。

• 地图视图
• 图表视图
• 表格视图

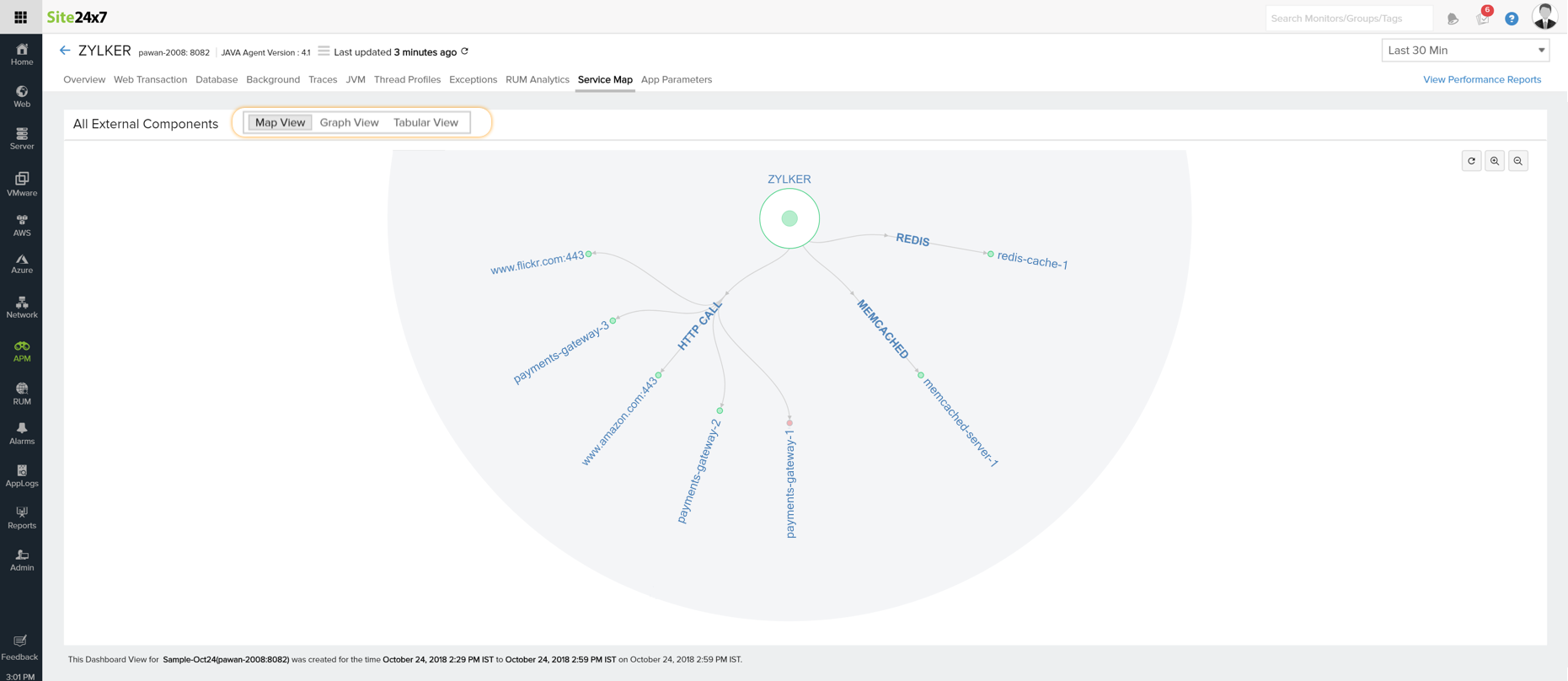

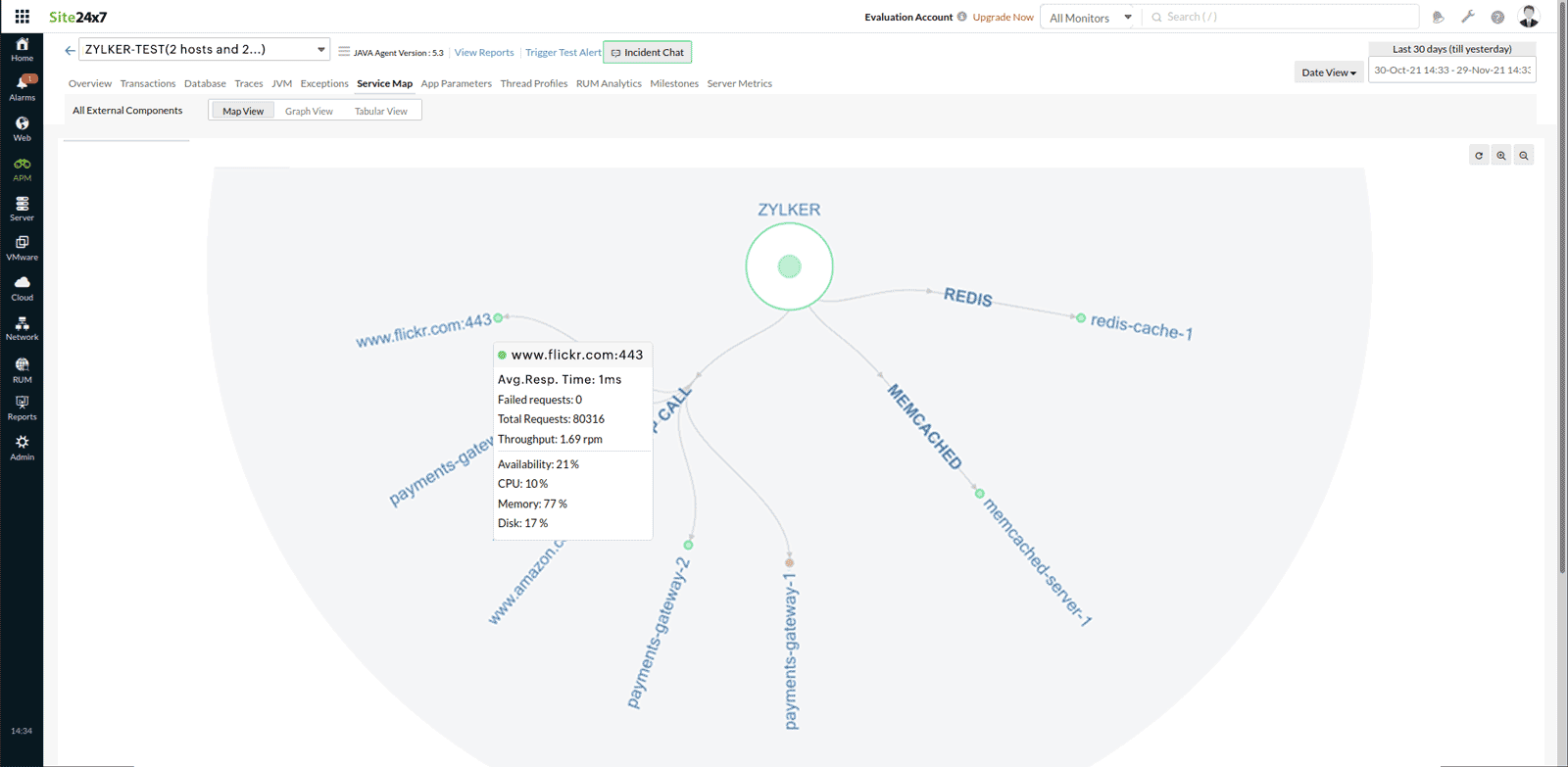

1. 地图视图

在地图视图中，

• 应用程序及其实例以中心节点的形式呈现。
• 外围圆圈代表应用程序。
• 内部圆圈代表各个应用程序实例。
• 绿色——表示应用程序/实例正常运行。
• 红色——表示应用程序/实例已宕机。

• 将鼠标悬停在中心节点上可显示应用程序名称。

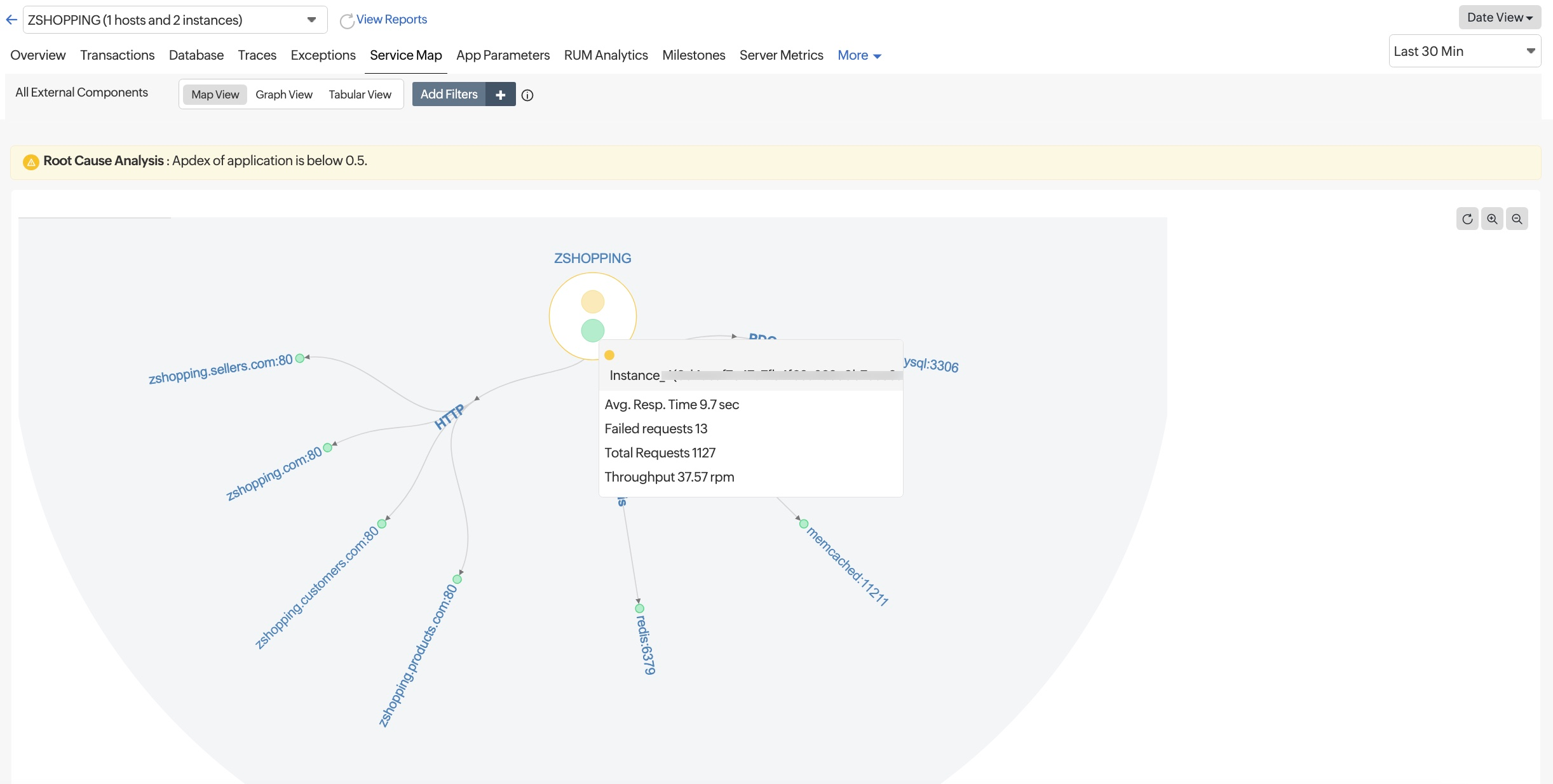

• 将鼠标悬停在内部圆圈上可显示实例名称。

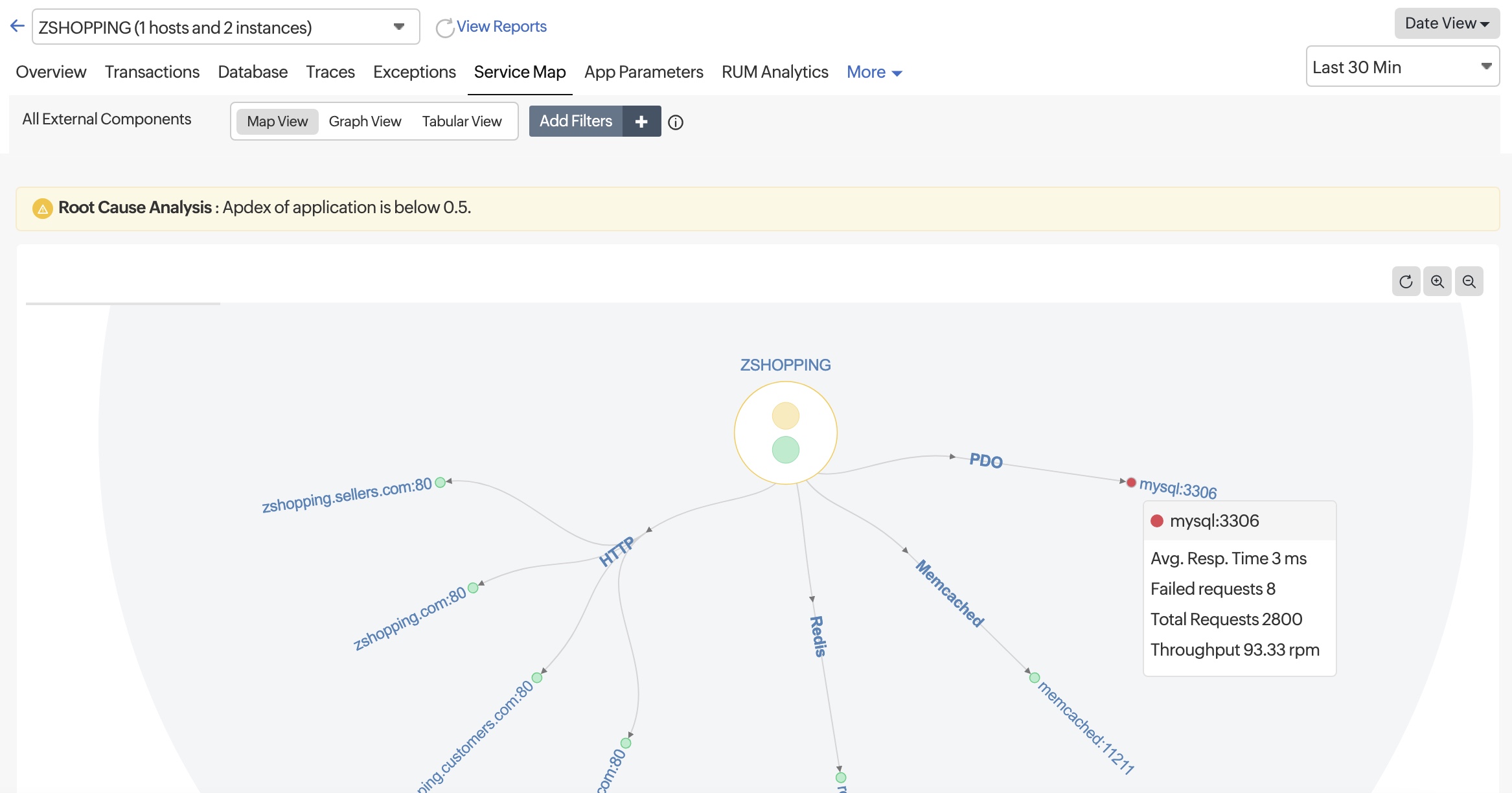

• 将鼠标悬停时可查看外部组件的状态及其关键指标。若出现失败请求，该组件将以红色显示并附带失败请求数量。

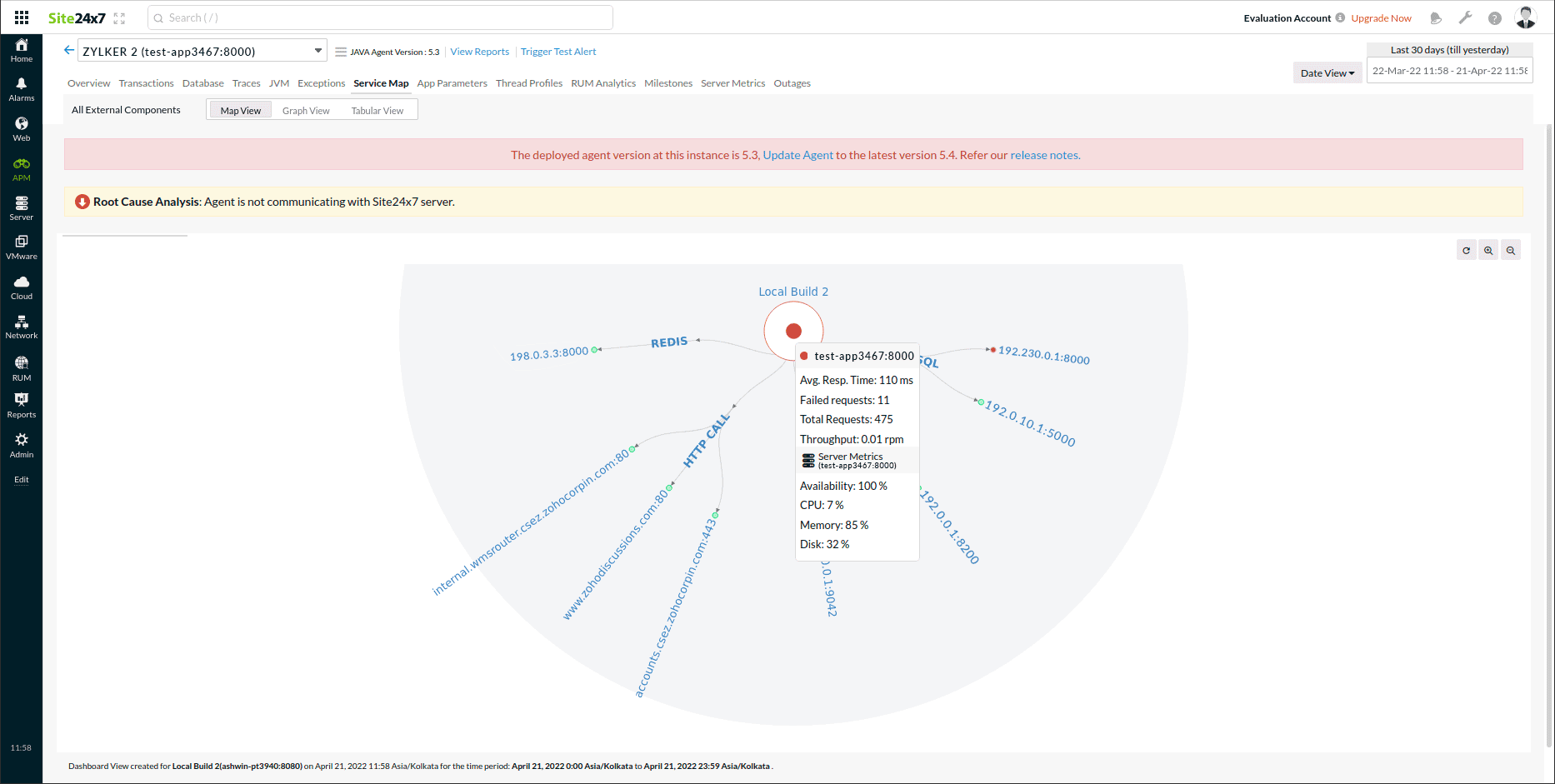

• 将鼠标悬停在实例节点上，可查看与对应实例映射的服务器的关键指标，包括可用性、CPU、内存和磁盘利用率。点击实例节点将跳转到概述标签页。

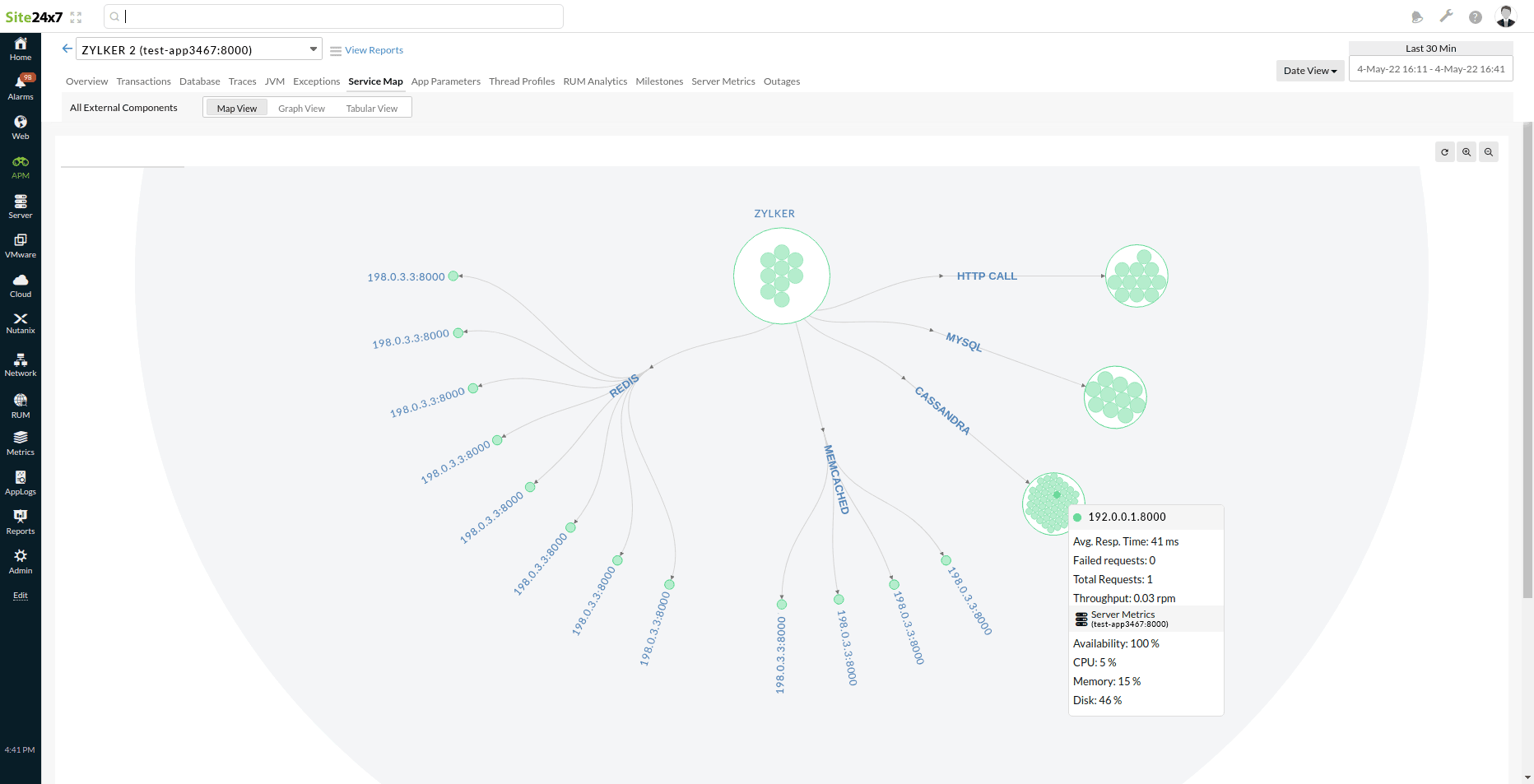

• 将鼠标悬停在组件上，可查看与对应组件映射的服务器的关键指标，包括可用性、CPU、内存和磁盘利用率。点击指标将访问相应节点的服务器指标标签页。



筛选选项：

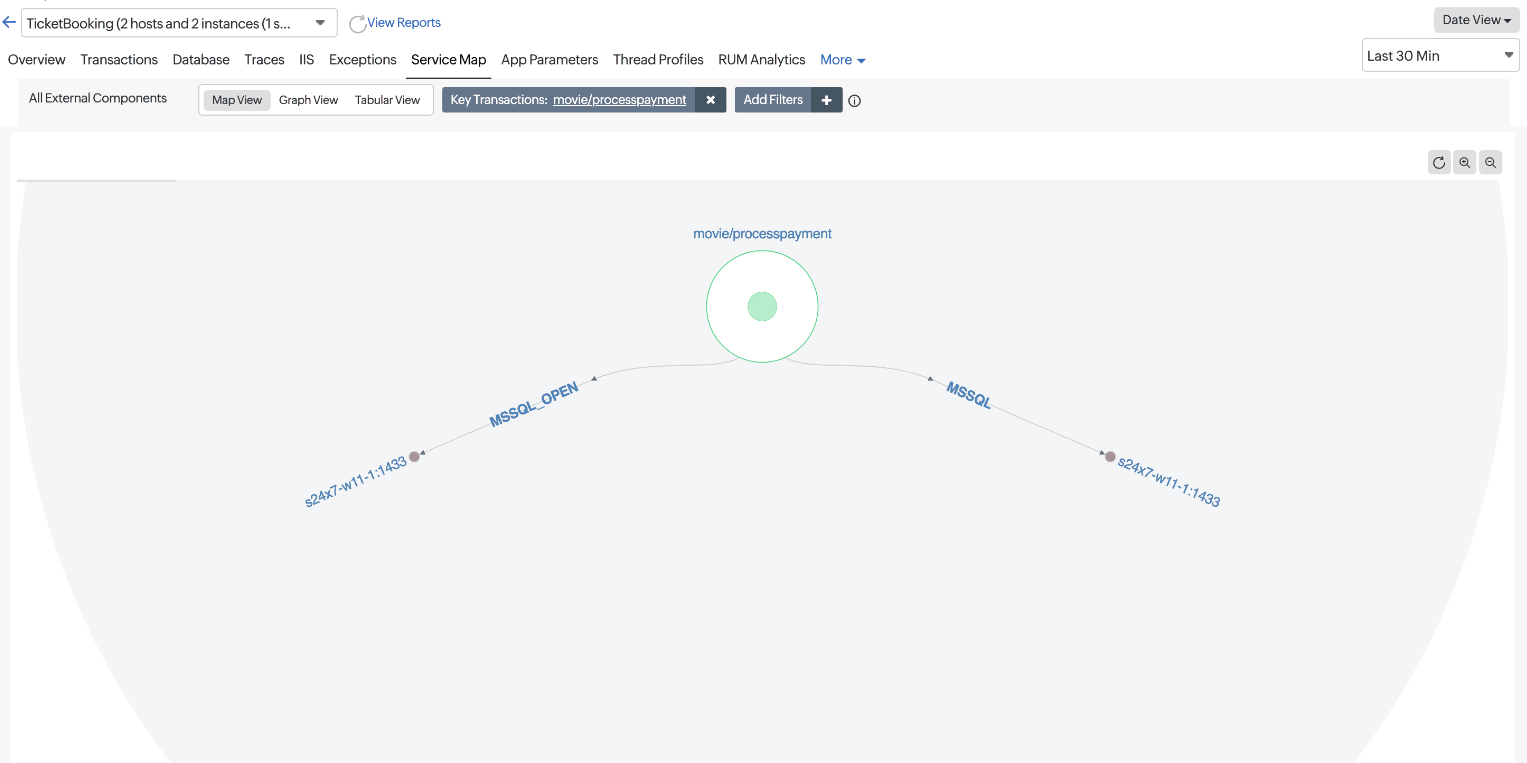

使用添加筛选器选项，根据关键事务筛选组件。这样您可以自定义地图视图，仅显示与特定关键事务直接相关的组件。通过聚焦于这些关键交互，您可以更清晰地了解核心事务如何与各应用程序组件相连。

了解分布式调用：

您还可以通过查看 APPLICATION 实体来查看跨多个应用程序的分布式调用。当一个服务调用另一个服务时，该实体会关联事务数据，使您能够在单个统一视图中监控每个关联应用程序的指标。

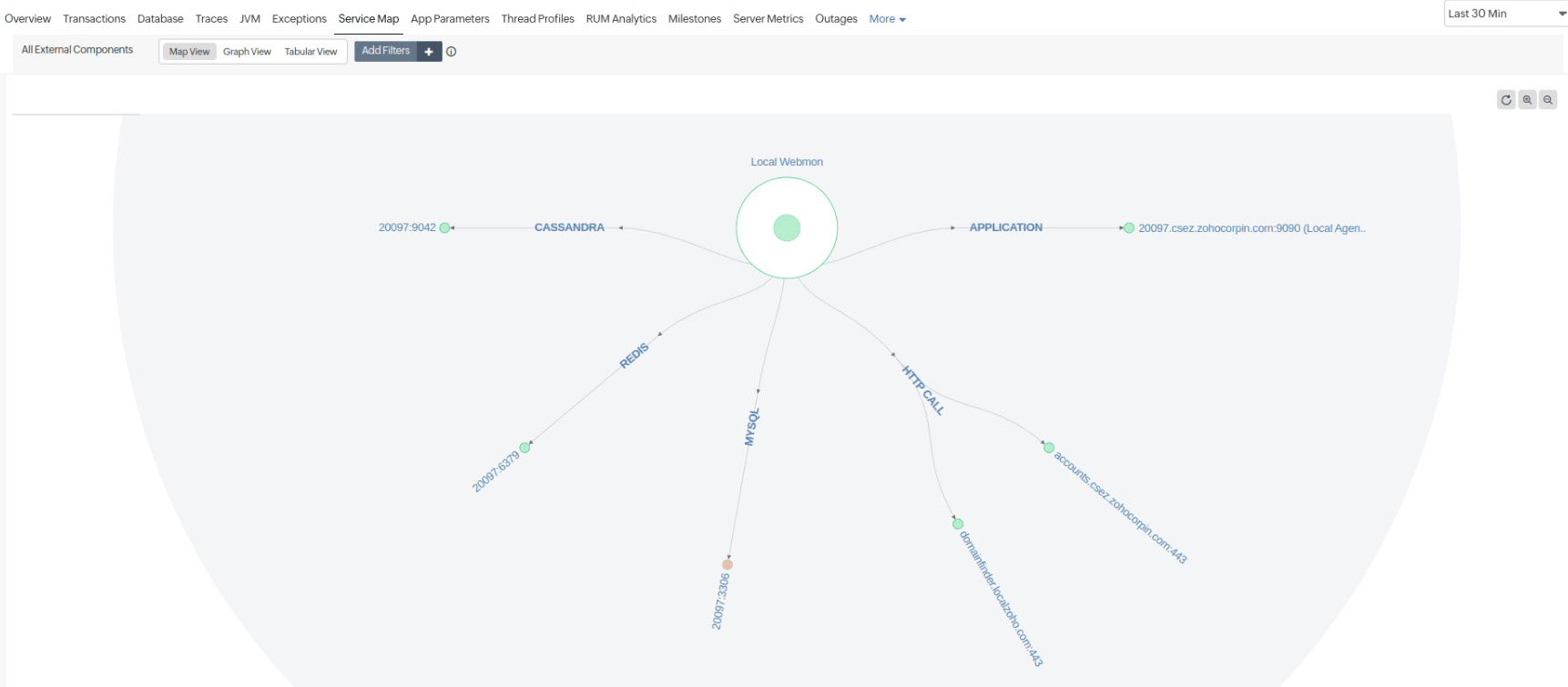

例如，在以下截图中，APPLICATION 实体将主应用程序 Local Webmon 与另一个标记为 20097.csez.zohocorpin.com:9090 (Local Agent) 的应用程序相连。

2. 图表视图

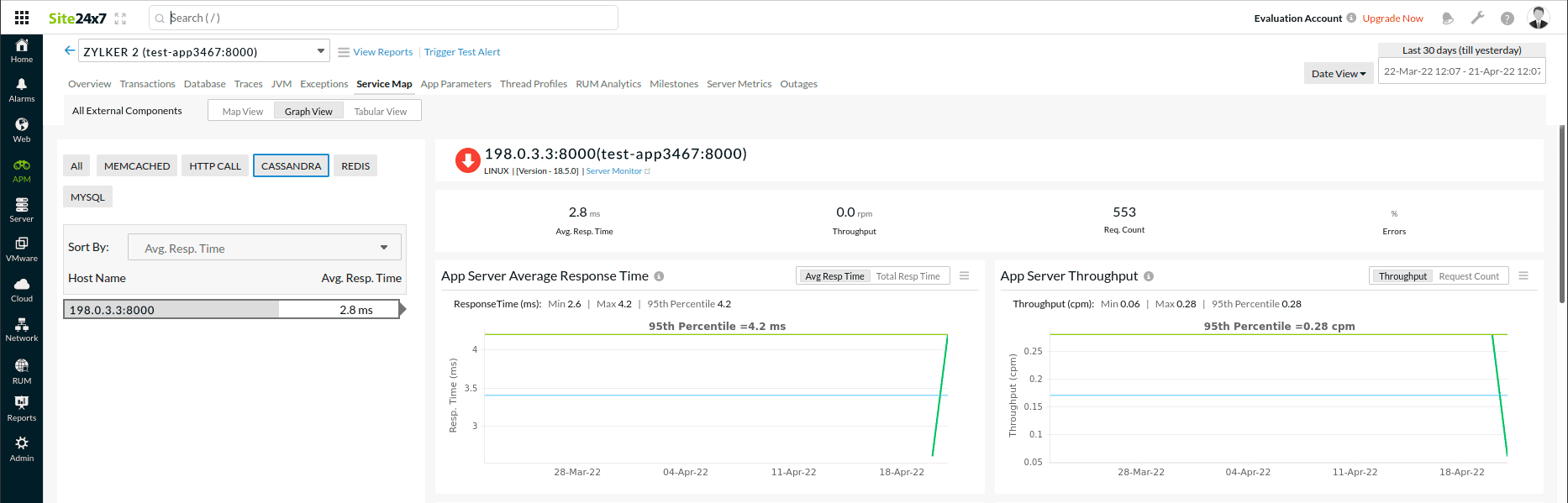

所选组件的主机名显示在顶部，括号内显示映射的服务器名称。在下方截图中，198.0.3.3:8000 是组件的主机名，test-app3467:8000 是服务器名称。

顶部栏显示平均响应时间、吞吐量、请求数和错误等重要指标。

图表视图还列出了平均响应时间、总响应时间、吞吐量、总请求数、错误数和错误率等参数。这些指标可以针对所有组件、各组件的所有主机以及各主机单独查看。

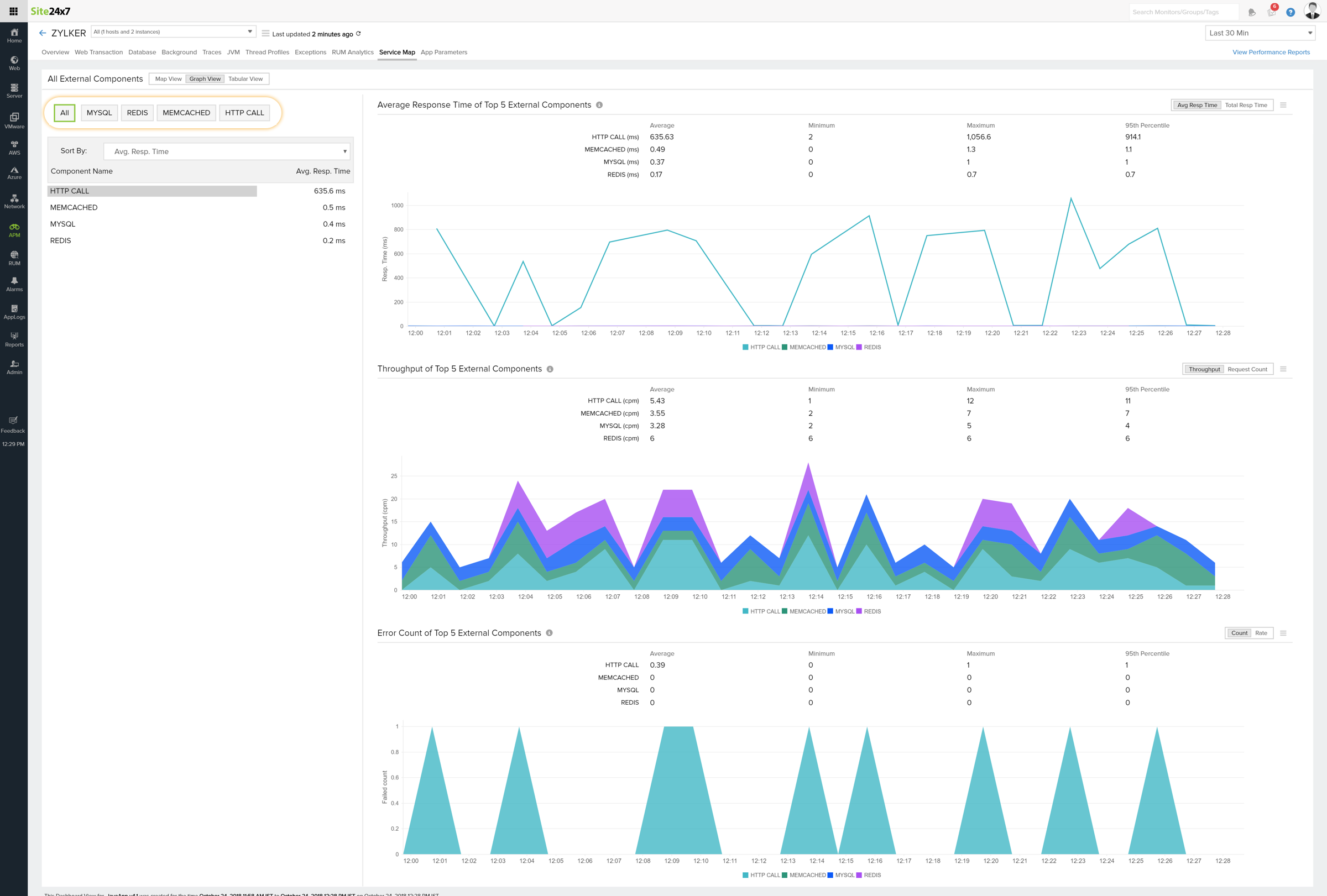

• 显示所有组件所有指标的图表视图

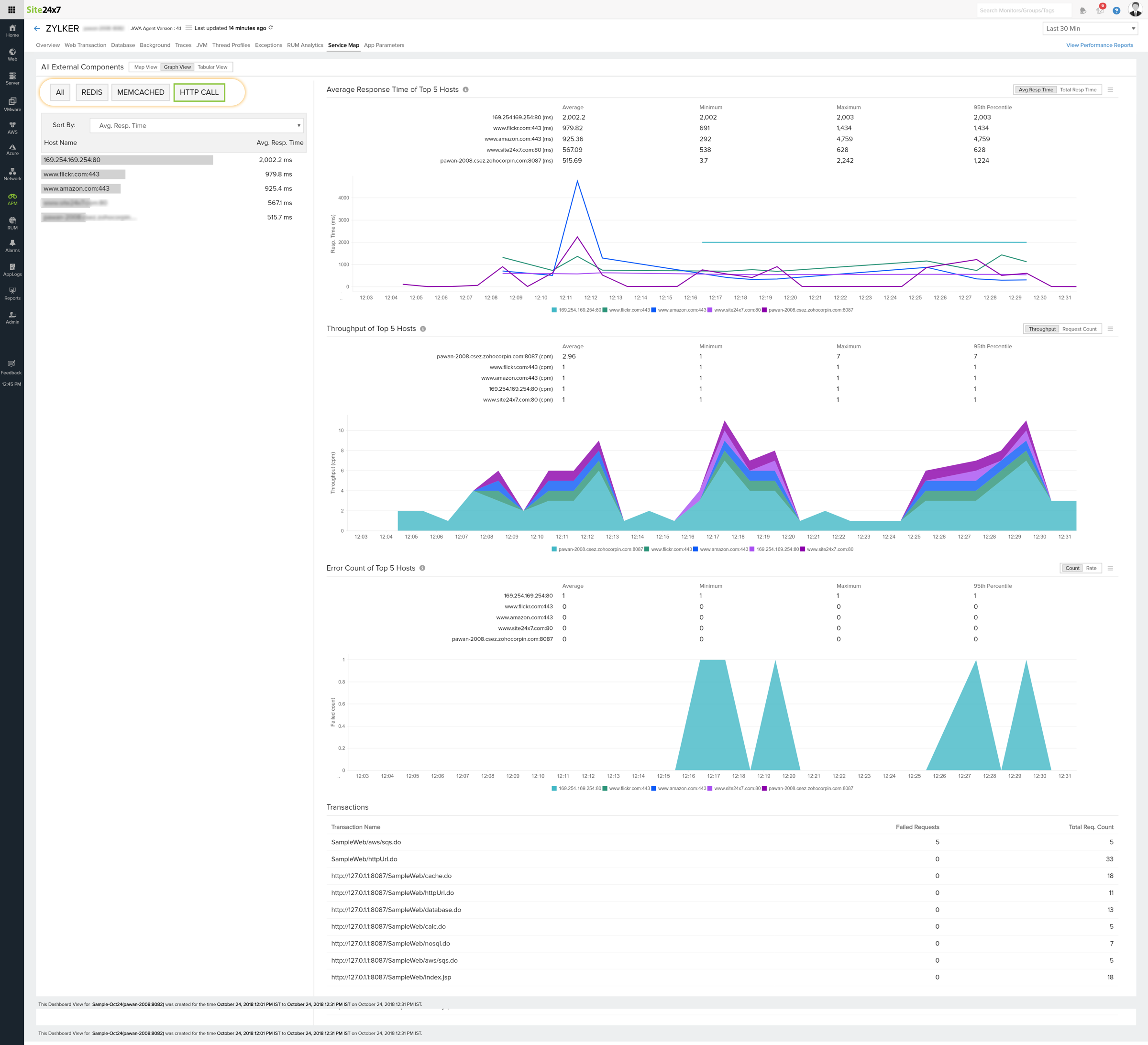

• 显示特定组件所有主机所有指标的图表视图

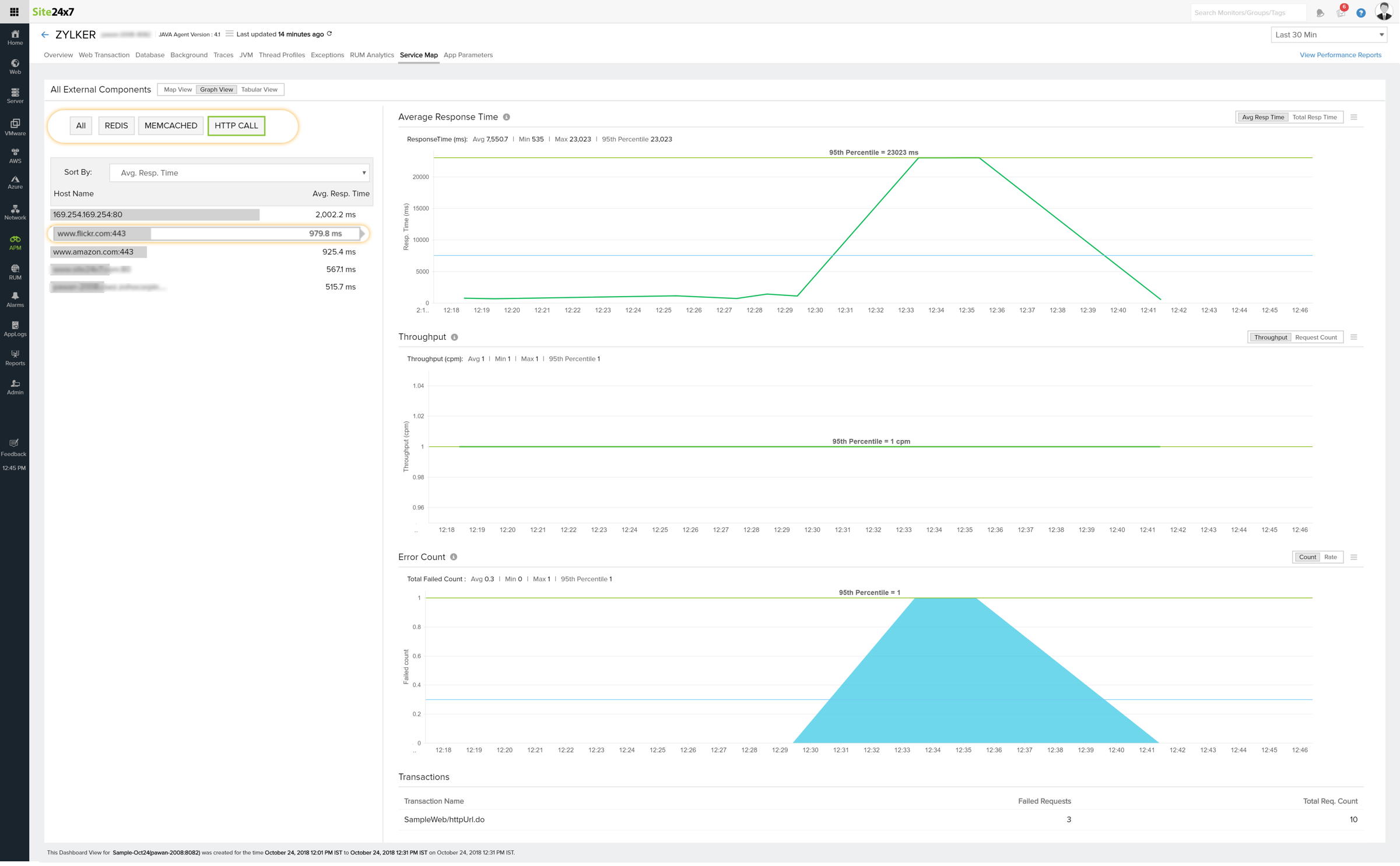

• 显示特定组件特定主机所有指标的图表视图

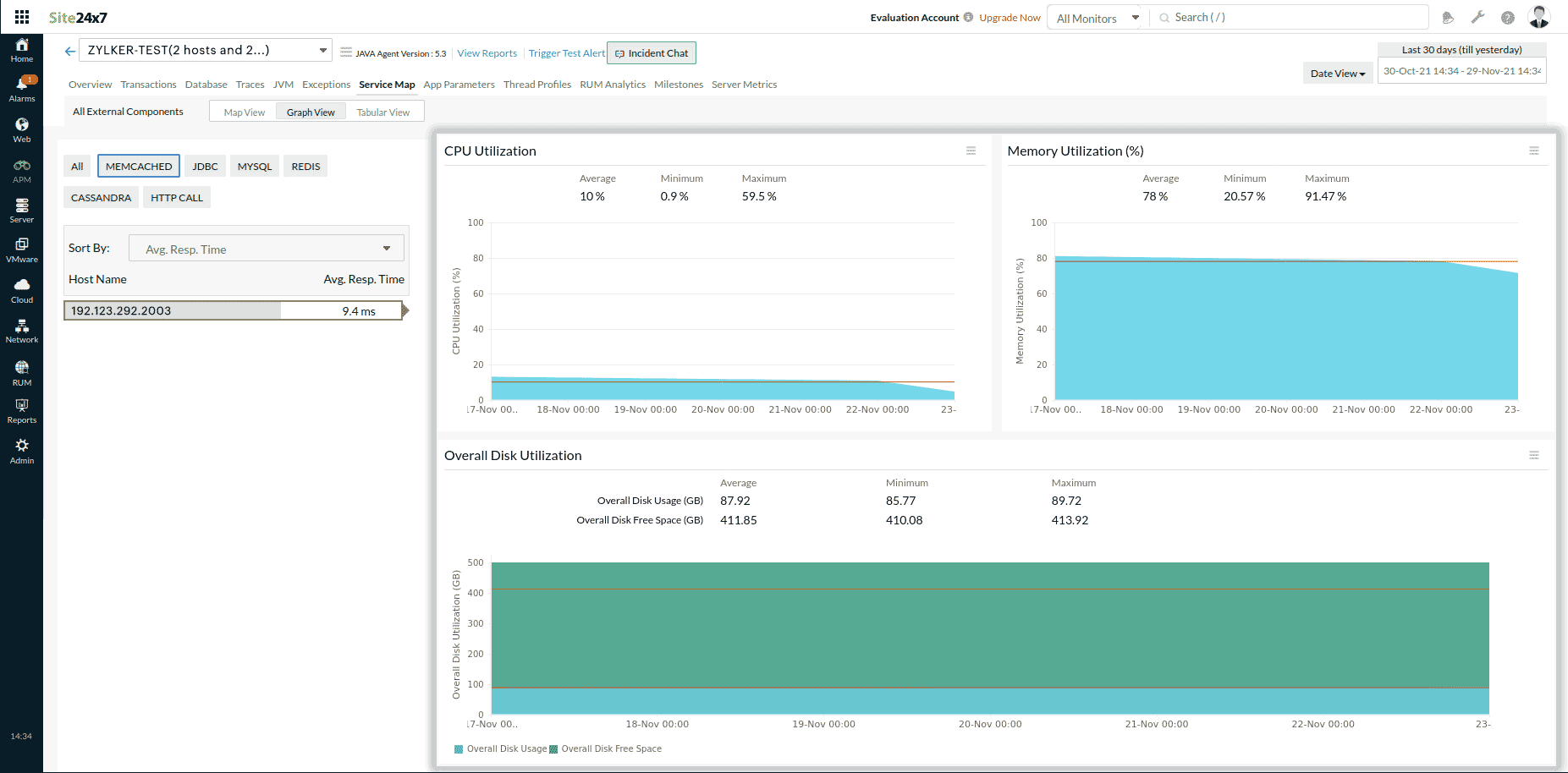

• 显示与特定组件（如 MySQL、Cassandra 或 Redis）关联的服务器重要指标的图表视图

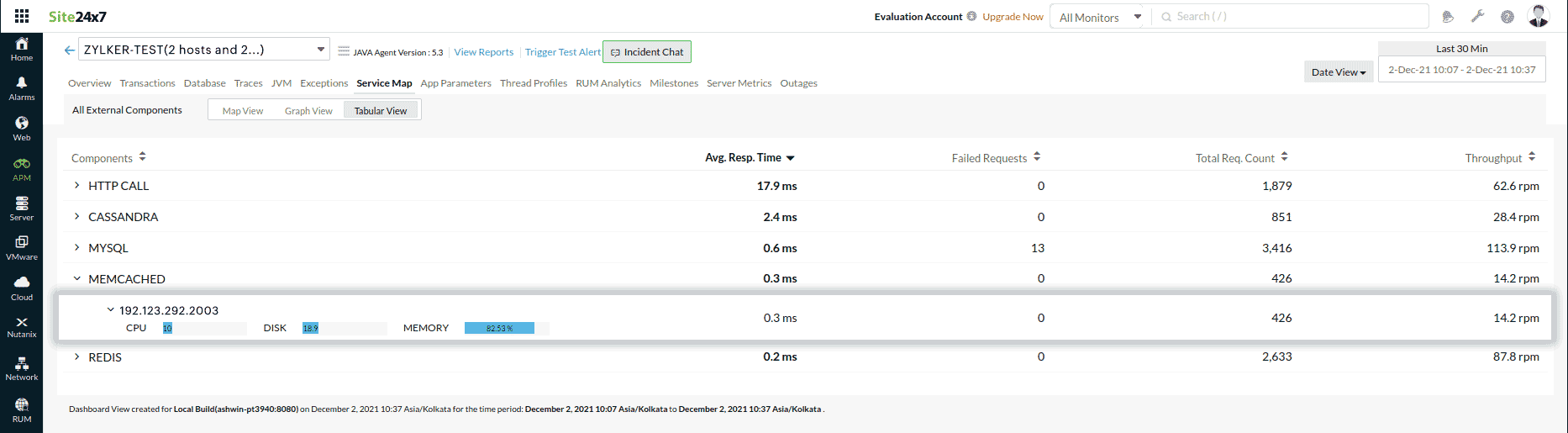

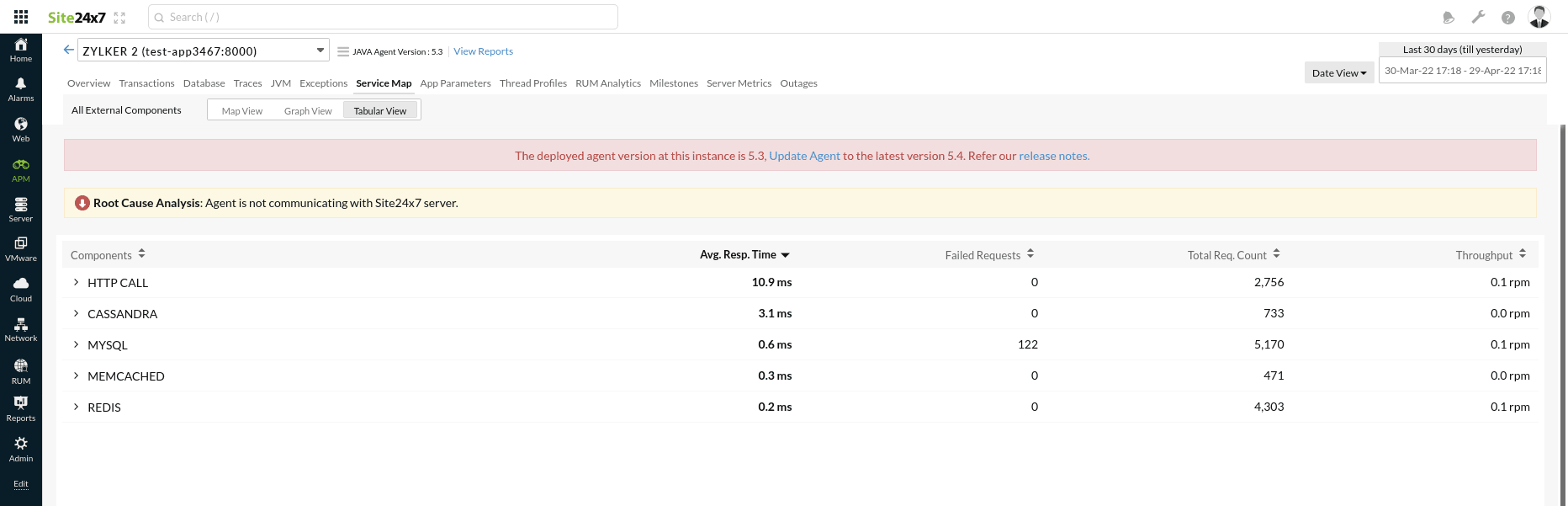

3. 表格视图

表格视图列出了所有组件及其各自的主机和关联服务器。

• 点击单个组件或主机将跳转到对应的图表视图。

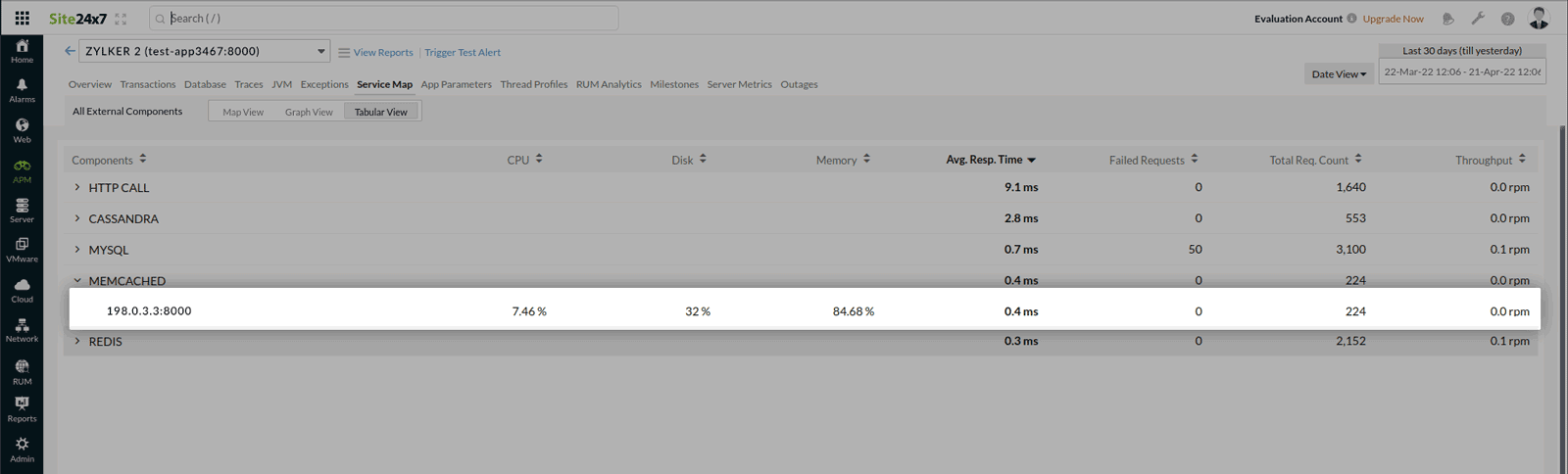

• 点击组件下拉列表可查看映射的服务器，点击单个服务器将跳转到对应的图表视图。
