VMware VeloCloud SD-WAN 拓扑图

VMware VeloCloud SD-WAN 拓扑图提供了您 SD-WAN 网络结构的实时可视化展示。它直观呈现了 VMware VeloCloud 网关（Gateways）、边缘设备（Edges）、客户（Customers）和链路（Links）之间的互联关系，帮助您快速了解站点间的连接状态、叠加层路径以及整体网络健康状况。

使用场景

拓扑图可帮助您：

• 排查中断故障：立即查看哪些设备已宕机以及对下游站点的影响。
• 验证 SD-WAN 设计：确保集线器、分支机构和客户分组符合您预期的架构。
• 定位问题区域：判断问题是源于网关、集线器还是边缘设备层面。
• 监控扩展情况：跟踪新分支机构和客户随时间加入 SD-WAN 网络结构的情况。

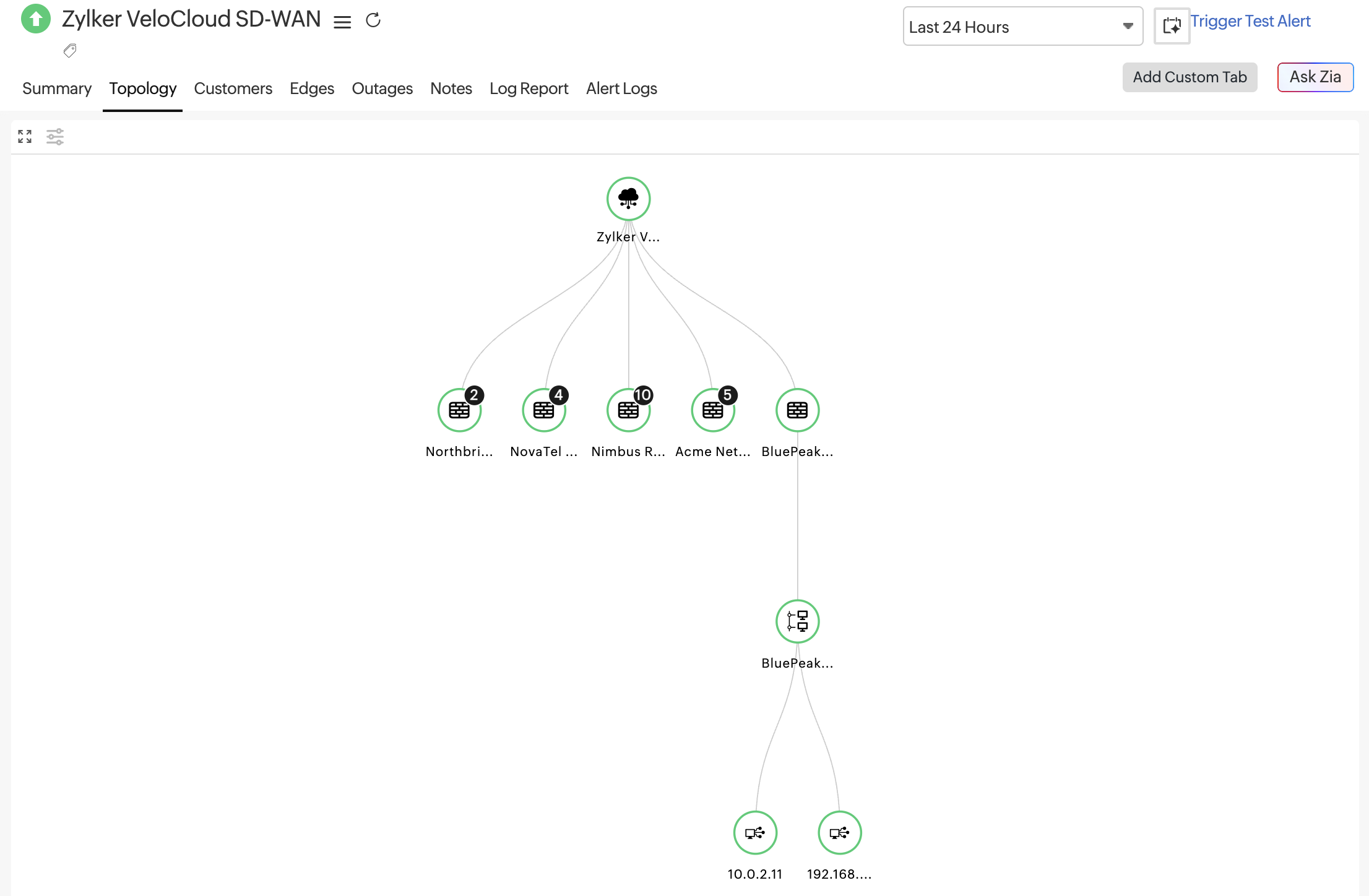

查看拓扑图

查看拓扑图的步骤：

1. 登录您的 Site24x7 账户。
2. 在左侧面板中导航至 SDN > VeloCloud > VeloCloud SD-WAN。
3. 单击所需设备，然后导航至拓扑（Topology）选项卡。

与拓扑图交互

您可以与拓扑图进行交互，探索您的 SD-WAN 网络结构：

• 将鼠标悬停在节点或链路上以查看详细信息。
• 放大/缩小以聚焦密集区域或查看完整拓扑。
• 平移地图以在大型拓扑中移动视图。
• 展开或折叠分支以减少杂乱，聚焦特定站点或客户。
• 尝试以下视图：
  • 垂直视图：以自上而下的层次结构展示拓扑，更便于跟踪控制流，以及从核心网关或集线器追踪至分支边缘设备和链路的连接关系。
  • 水平视图：将拓扑从左到右排列，适合宽屏显示器，有助于分析对等节点（如分支机构、客户或互联边缘设备）之间的横向关系。

最佳实践

• 定期查看拓扑图，以发现意外路径或设计偏差。
• 在故障发生时使用拓扑图快速评估影响范围。
• 将拓扑洞察与隧道指标（如延迟、抖动和丢包率）结合使用，以进行更深入的根因分析。
• 在大型部署中，折叠非关键分支以保持视图的专注性。

故障排除提示

如果拓扑图无法加载或显示不完整：

• 确保 API/采集器与 VMware VeloCloud Orchestrator 的连接正常。
• 验证所有相关边缘设备和网关均已获得监控授权。
• 检查所选时间范围是否正确。
• 确认设备正在正常上报数据。
