AWS Transit Gateway 监控集成
AWS Transit Gateway 帮助您集中管理多个 Amazon 虚拟私有云 (VPC) 之间的连接策略，并确保本地连接的无缝衔接。Transit Gateway 通过简化网络架构、降低运维开销并集中管理外部连接来提供便利。
Site24x7 与 Transit Gateway 的集成还提供 Transit Gateway 附件监视器，帮助您跟踪并掌握附件性能，确保 AWS VPC 之间的连接无缝畅通。
使用场景
假设您的 AWS 基础设施依赖一个连接多个 VPC 的 Transit Gateway。通过将 Transit Gateway 监视器和 Transit Gateway 附件监视器集成到 Site24x7，您可以主动获取网络健康状况的洞察并进行监控。
一旦出现异常流量模式、中断或附件问题，Site24x7 会立即向您发出告警。这种能力使您能够快速检测、排查和解决问题，确保 VPC 之间通信畅通，并维护 AWS 环境的整体稳健性。
Site24x7 与 AWS Transit Gateway 集成的优势
Site24x7 的 AWS Transit Gateway 集成使您能够：
- 监控 Transit Gateway 和附件的性能。
- 针对潜在中断或异常立即接收告警。
- 快速识别并解决 Transit Gateway 问题，提升可靠性。
设置与配置
- 如果尚未完成，请通过在您的 AWS 账户与 Site24x7 的 AWS 账户之间创建跨账户 IAM 角色来启用对 AWS 资源的访问。
- 在集成 AWS 账户页面上，请确保在待发现的服务字段中选中了 Transit Gateway。
- 在 AWS 控制台中，在 Transit Gateway 或 Transit Gateway 附件级别启用目标类型为 cloud-watch-logs 的流量日志，以便在 Transit Gateway 和 Transit Gateway 附件监视器中监控流量日志指标。
权限
请确保 Site24x7 获得以下每项权限，以便监控 Transit Gateway 和 Transit Gateway 附件：
- "ec2:DescribeTransitGatewayAttachments"
- "ec2:DescribeTransitGateways"
- "ec2:DescribeTransitGatewayPeeringAttachments"
- "ec2:DescribeTransitGatewayVpcAttachments"
- "ec2:DescribeAddresses"
轮询频率
Site24x7 查询 Amazon CloudWatch 和其他 AWS 服务级别 API，从 Transit Gateway 和 Transit Gateway 附件监视器收集指标。查询的轮询频率可设置为一分钟到一天。
支持的指标
以下指标适用于 Transit Gateway 和 Transit Gateway 附件监视器。
| 指标名称 | 描述 | 统计方式 | 单位 |
|---|---|---|---|
| Bytes In | Transit Gateway 接收的字节数。 | 总和 | MB |
| Bytes Out | Transit Gateway 发送的字节数。 | 总和 | MB |
| Packets In | Transit Gateway 接收的数据包数。 | 总和 | Count |
| Packets Out | Transit Gateway 发送的数据包数。 | 总和 | Count |
| Packet Drop Count Black hole | 因匹配黑洞路由而被丢弃的数据包数。 | 总和 | Count |
| Packet Drop Count No Route | 因未匹配任何路由而被丢弃的数据包数。 | 总和 | Count |
| Bytes Drop Count Black hole | 因匹配黑洞路由而被丢弃的字节数。 | 总和 | Count |
| Bytes Drop Count No Route | 因未匹配任何路由而被丢弃的字节数。 | 总和 | Count |
以下指标适用于 Transit Gateway 流量日志和 Transit Gateway 附件流量日志。
| 指标名称 | 描述 | 统计方式 | 单位 |
|---|---|---|---|
| In Traffic | 总入站流量吞吐量 | 总和 | bps |
| Out Traffic | 总出站流量吞吐量 | 总和 | bps |
| Total Traffic | 总流量吞吐量 | 总和 | bps |
| Average Rx Packet Size | 平均入站数据包大小 | 平均值 | Bytes |
| Average Tx Packet Size | 平均出站数据包大小 | 平均值 | Bytes |
| Packet Loss MTU Exceeded | 因最大传输单元 (MTU) 超过阈值而被丢弃的数据包数 | 总和 | Count |
| Packet Loss TTL Expired | 因 TTL 过期而被丢弃的数据包数 | 总和 | Count |
| Packet Loss Rate | 数据包丢弃百分比 | 总和 | Percentage |
| Skipped Records | 跳过的记录总数 | 总和 | Count |
| No Data Records | 无数据记录总数 | 总和 | Count |
阈值配置
要为已集成的监视器配置阈值：
- 登录您的 Site24x7 账户，导航至管理 > 配置文件 > 阈值与可用性。
- 点击添加阈值配置文件。
- 在监视器类型下拉菜单中选择 Transit Gateway / Transit Gateway 附件 / Transit Gateway 流量日志 / Transit Gateway 附件流量日志，并在显示名称字段中填写适当的名称。
支持的指标将显示在阈值配置部分。您可以为上述所有指标设置阈值。将当路由表被修改时通知和当路由表取消关联时以故障状态通知选项切换为是，以接收通知。
许可证
- 每个 Transit Gateway 监视器视为一个基础监视器。
- 每个带流量日志的 Transit Gateway 附件监视器视为一个基础监视器。
- 对于不带流量日志的 Transit Gateway 附件监视器，五个监视器消耗一个基础监视器许可证。
预测
估算以下性能指标的未来值，为 AWS 基础设施的容量扩展或规模调整做出明智决策。
- Bytes In
- Bytes Out
- Packets In
- Packets Out
- Packet Drop Count Black Hole
- Packet Drop Count No Route
- Bytes Drop Count Black Hole
- Bytes Drop Count No Route
查看 Transit Gateway 监视器
要监控您的 Transit Gateway，请登录 Site24x7 账户，导航至云 > AWS > Transit Gateway。
监视器数据
Transit Gateway
您可以在以下标签页中查看 Transit Gateway 监视器数据：

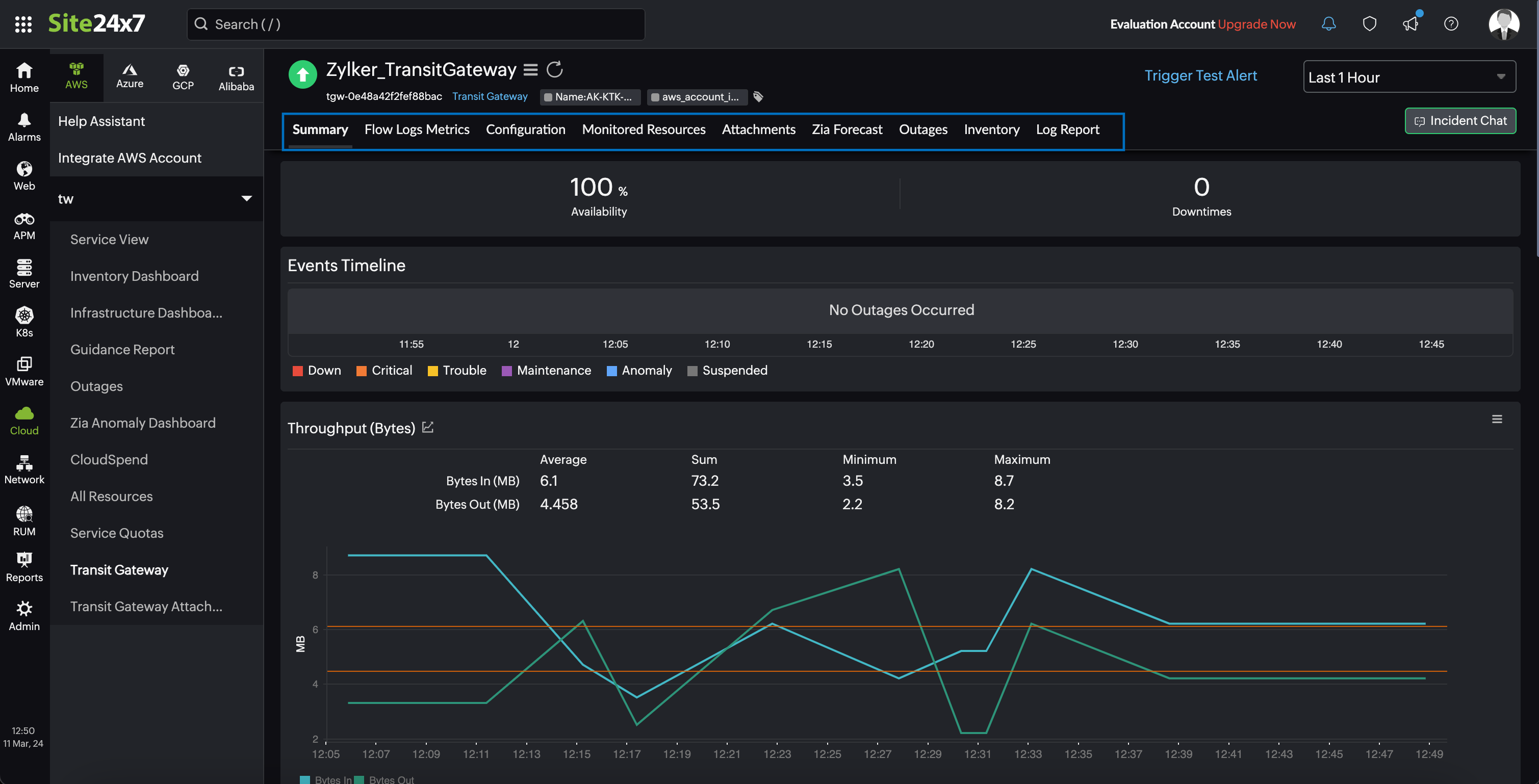

摘要
在摘要标签页中，获取每个 Transit Gateway 内发生的事件概览，状态包括宕机、严重、故障、维护、异常和已暂停。获取吞吐量（字节）、吞吐量（数据包）、字节丢弃图表和数据包丢弃图表的时间序列图表。所有时间序列图表均列出平均值、最小值和最大值。此外，您还可以获取监视器处于宕机或故障状态时的历史记录，包括开始时间至结束时间、持续时长以及备注（如有）。
流量日志指标

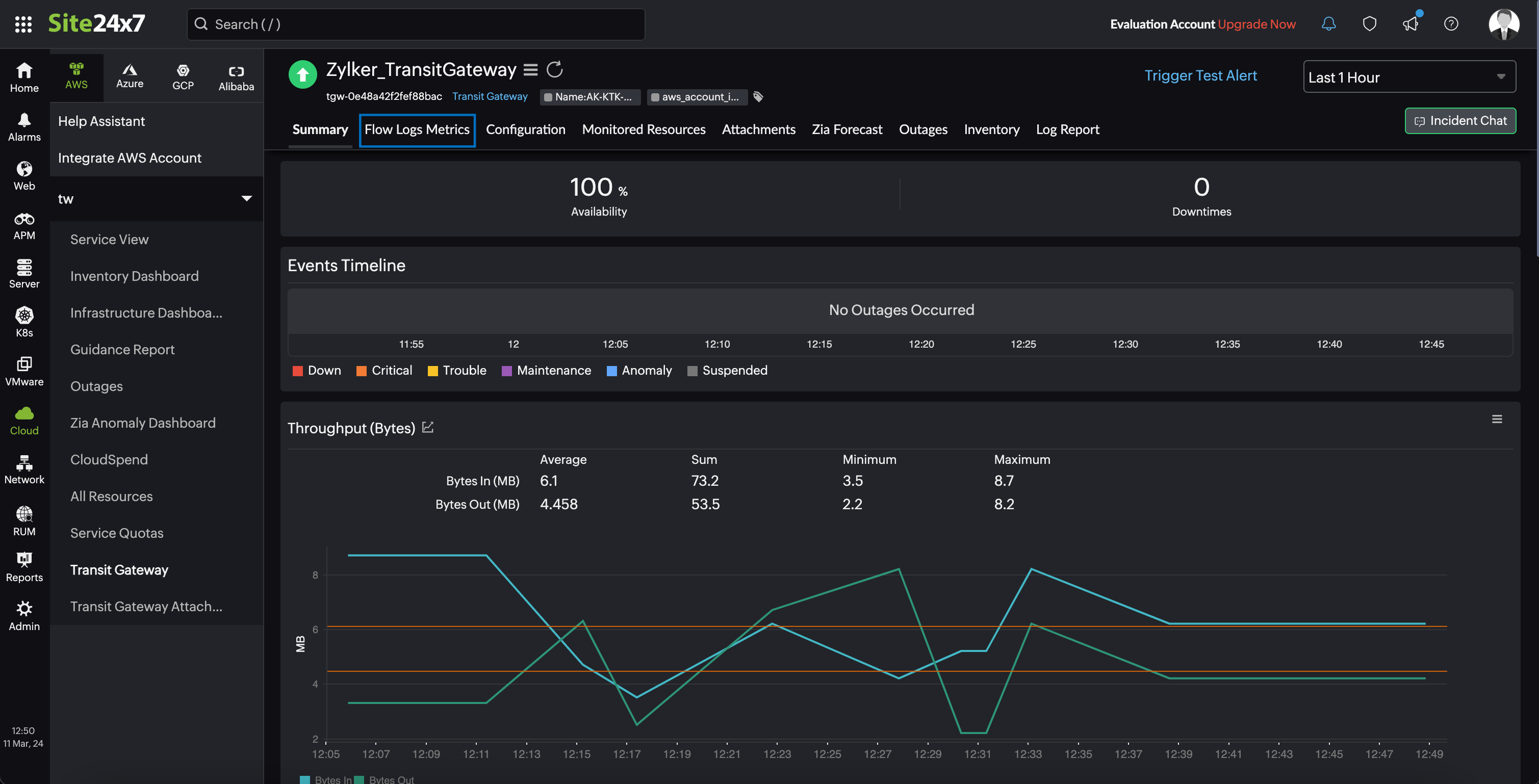

在流量日志指标标签页中，获取流量日志指标（如入站流量、出站流量、总流量、平均数据包大小和数据包丢失图表）的时间序列图表。这些图表显示平均值、最小值和最大值，全面展示网络性能洞察。
仅当您在 AWS 控制台的 Transit Gateway 级别启用了目标类型为 cloud-watch-logs 的流量日志时，才会显示流量日志指标标签页。

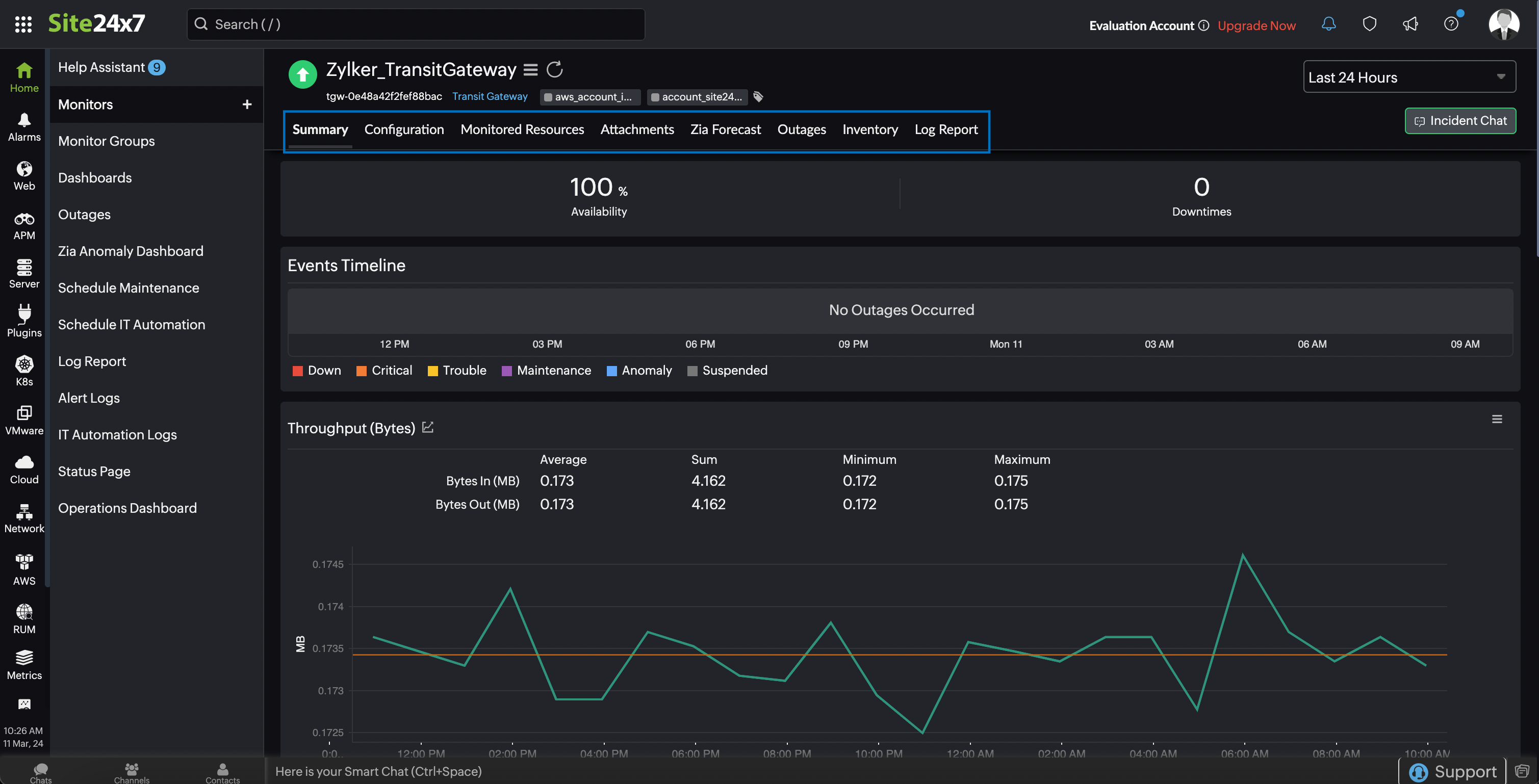

下图展示了由于未在 AWS 控制台中启用目标类型为 cloud-watch-logs 的流量日志，导致流量日志指标标签页未显示的情形。
配置
此标签页提供 Transit Gateway 的配置详情，包括区域、Transit Gateway ID、关联路由表 ID、传播路由表 ID 等详细信息。
受监控资源
在受监控资源标签页中，您可以查看关联的 VPC-VPN 列表、Transit Gateway 附件及资源名称。点击单个条目可查看与该资源相关的性能和资源使用统计信息。您还可以点击操作下的铅笔图标设置阈值，并在任何服务发生故障时收到通知。
附件
"附件"标签页提供正在使用的 Transit Gateway 的名称、附件 ID、资源 ID、可用性状态和类型等信息。
中断
中断标签页显示宕机/故障历史记录，包括中断的开始时间和结束时间、持续时长以及备注（如有）。要添加中断，请点击添加中断并输入开始时间、结束时间和描述，然后点击保存以保留中断详情并在中断标签页中查看。您还可以选择以 CSV、PDF 或电子邮件格式分享中断详情。要分享中断数据，请点击分享。
资产清单
在资产清单标签页中查看资产详情，如 Transit Gateway ID、区域、监视器许可证类别和检查频率。您还可以在资产清单标签页的备注部分为监视器添加并保存备注。
日志报表
在此，您可以查看每个监视器的状态和轮询活动记录，以及时间戳。根据您监控的指标，还可以获取每次轮询实例的指标数据信息。
Transit Gateway 附件
您可以在以下标签页中查看 Transit Gateway 附件监视器数据：

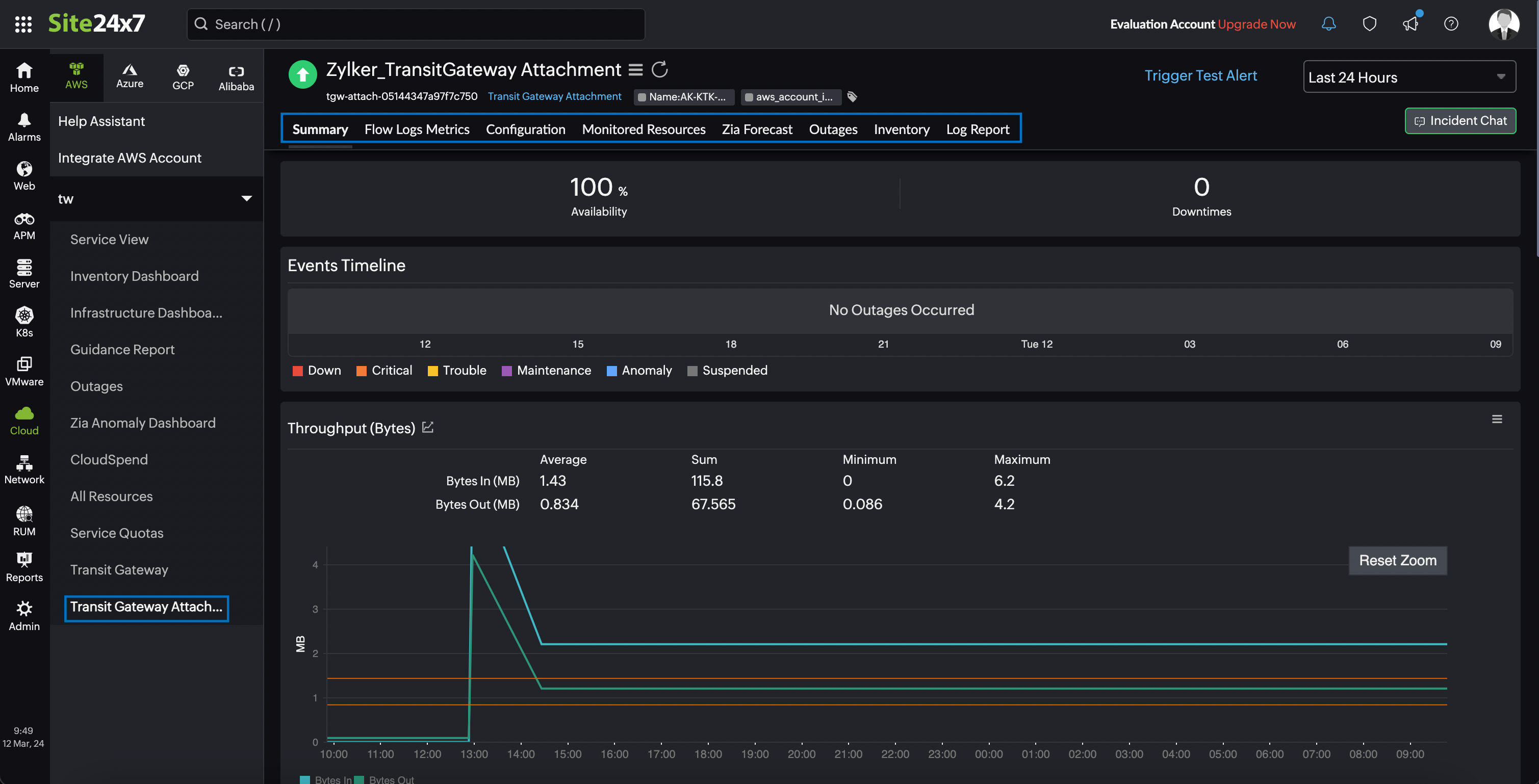

摘要
在摘要标签页中，获取每个 Transit Gateway 附件内发生的事件概览，状态包括宕机、严重、故障、维护、异常和已暂停。获取吞吐量（字节）、吞吐量（数据包）、字节丢弃图表和数据包丢弃图表的时间序列图表。所有时间序列图表均列出平均值、最小值和最大值。此外，您还可以获取监视器处于宕机或故障状态时的历史记录，包括开始时间至结束时间、持续时长以及备注（如有）。
流量日志指标

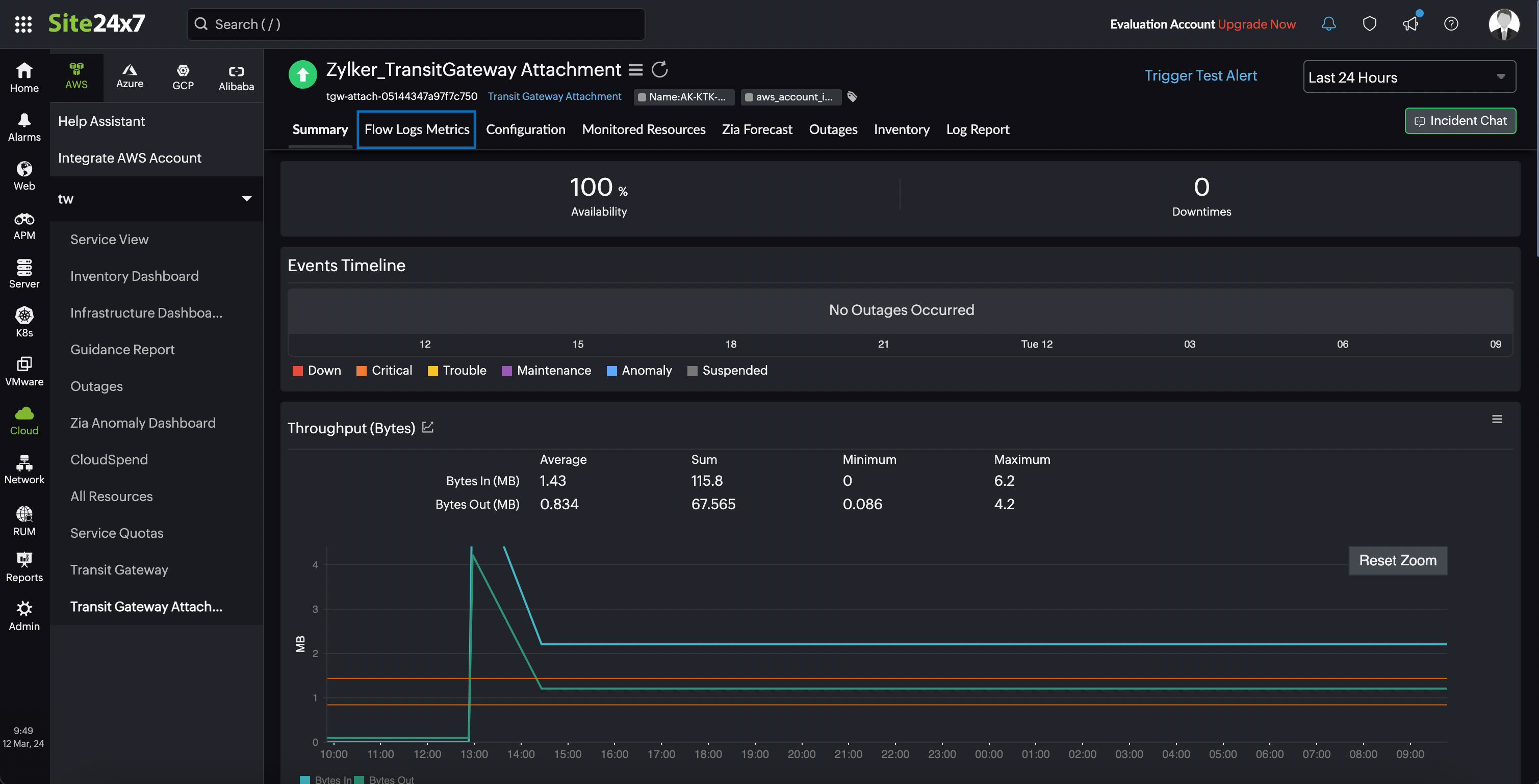

在流量日志指标标签页中，获取入站流量、出站流量、总流量、平均数据包大小和数据包丢失图表等指标的时间序列图表。这些图表显示平均值、最小值和最大值，全面展示网络性能洞察。
仅当您在 AWS 控制台的 Transit Gateway 附件级别启用了目标类型为 cloud-watch-logs 的流量日志时，才会显示"流量日志指标"标签页。

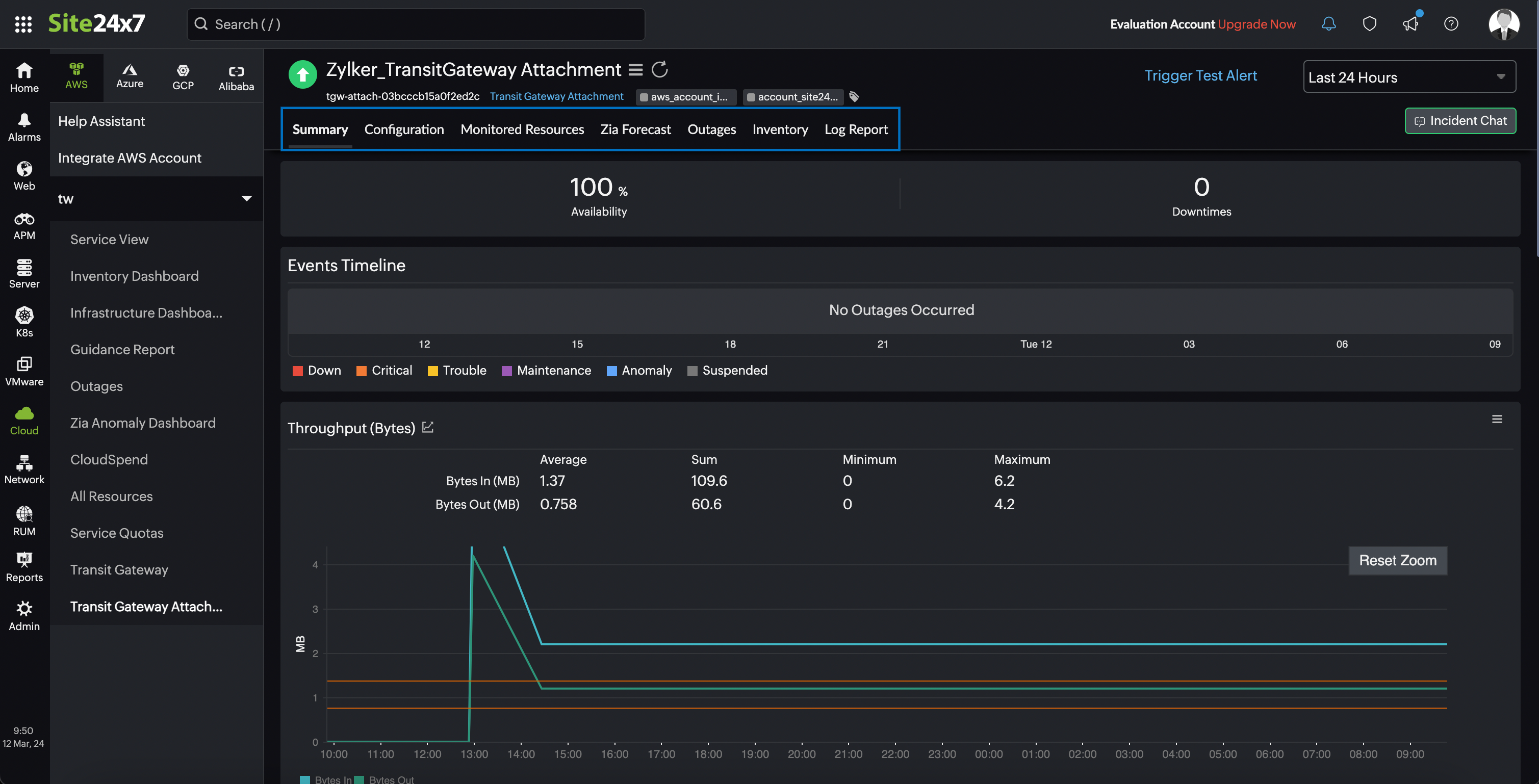

下图展示了由于未在 AWS 控制台中启用目标类型为 cloud-watch-logs 的流量日志，导致"流量日志指标"标签页未显示的情形。
配置
此标签页提供 Transit Gateway 的配置详情。您还可以从此标签页查看区域、附件 ID、关联状态和 Transit Gateway 附件状态等配置详情。
受监控资源
在受监控资源标签页中，您可以查看关联的网络接口、子网、VPC 列表及资源名称。点击单个条目可查看与该资源相关的性能和资源使用统计信息。您还可以点击操作下的铅笔图标设置阈值，并在任何服务发生故障时收到通知。
中断
中断标签页显示宕机/故障历史记录，包括中断的开始时间和结束时间、持续时长以及备注（如有）。要添加中断，请点击添加中断并输入开始时间、结束时间和描述，然后点击保存以保留中断详情并在中断标签页中查看。您还可以选择以 CSV、PDF 或电子邮件格式分享中断详情。要分享中断数据，请点击分享。
资产清单
在资产清单标签页中查看资产详情，如附件 ID、区域、监视器许可证类别和检查频率。您还可以在资产清单标签页的备注部分为监视器添加并保存备注。
日志报表
在此，您可以查看每个监视器的状态和轮询活动记录，以及时间戳。根据您监控的指标，还可以获取每次轮询实例的指标数据信息。
