拓扑视图

拓扑视图是一个直观的可视化界面，可跨多个维度（账户、区域和服务类型）映射并展示您的整个 AWS 基础设施。这种层次化的全局视图使用户能够理解 AWS 资源的范围和相互依赖关系，从而简化云环境的管理和故障排除过程。

概述

拓扑视图根据您已监控的 AWS 账户自动填充，将资源以交互节点的形式展示，并按三个层级进行组织：

• AWS 账户层级：代表您已与 Site24x7 集成的各个 AWS 账户。
• 区域层级：根据资源托管所在的 AWS 区域，按地理位置对资源进行细分。
• 服务类型层级：将各区域下的 AWS 服务进行聚类，便于深入探索和快速健康评估。

使用场景

设想一家全球电商公司，其应用程序部署在多个 AWS 账户中，并在各区域部署服务以确保高可用性和低延迟。在一次促销活动期间，运营团队注意到用户投诉和交易失败数量激增。运营团队无需逐一手动查看每个账户的日志和仪表板，而是直接使用 AWS 拓扑视图。他们立即在生产账户的弗吉尼亚北部（us-east-1）区域下发现了一个红色告警指示。

深入分析后，他们发现问题仅存在于 RDS 服务，该服务显示严重状态。凭借这一清晰的定位，他们迅速排查并解决了某数据库实例上存储阈值超出的问题，最大限度地减少了宕机时间。

拓扑视图的可视化结构使团队能够在数分钟内检测、定位并响应问题，而传统监控视图则需要花费更长时间。

拓扑视图的优势

借助拓扑视图功能，您可以获得以下优势：

• 统一可视化：在单一交互式拓扑图中查看所有 AWS 账户、区域和服务。
• 更快速的故障排除：通过颜色编码的健康视图，快速识别受影响的服务及其区域依赖关系。
• 简化资源发现：无需在多个仪表板中逐一搜索，即可轻松定位并导航到特定服务。
• 提升运营感知：实时洞察基础设施健康状态、区域部署情况和跨账户资源分布。

AWS 集成监视器中的拓扑视图

除账户范围的 AWS 拓扑视图外，Site24x7 还在受支持的 AWS 集成监视器内提供资源级别的拓扑视图。

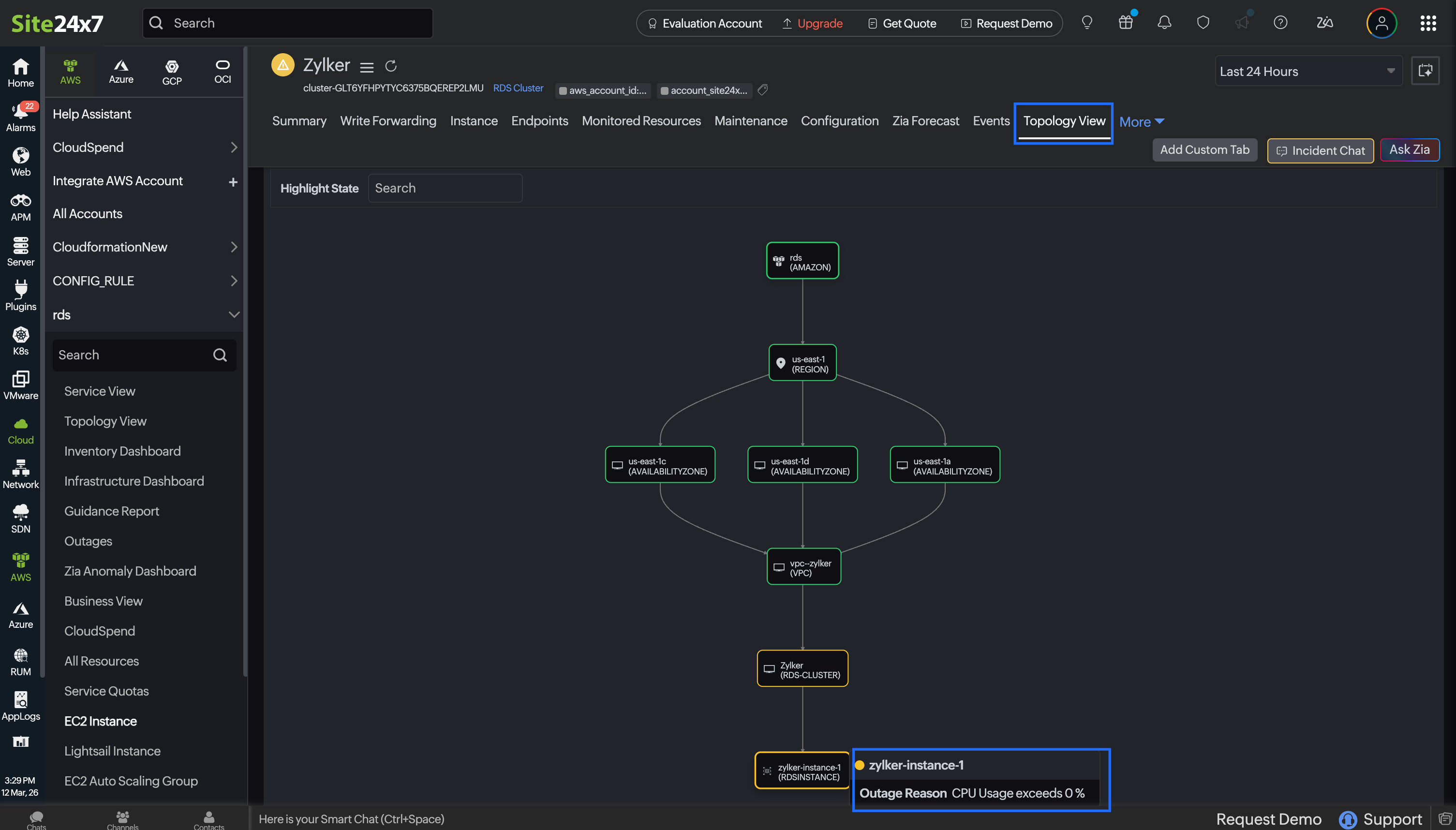

当您打开受支持 AWS 服务的集成监视器时，除概要、中断和清单等选项卡外，还会看到一个拓扑选项卡。该选项卡显示该特定资源与其他相关组件的连接情况。

账户范围的拓扑视图帮助您了解 AWS 环境的整体结构，而集成监视器内的拓扑视图则专注于单个资源，显示该资源的依赖项以及该资源发生故障时可能受影响的其他组件。如果任何已连接的组件处于严重状态，它将在拓扑中被相应标注，并附上中断原因。因此，您可以更轻松地识别受影响的资源，并了解问题是否由相关组件引起。这在故障排除过程中非常有用，因为您无需离开监视器页面即可快速了解影响范围。

设想一个场景：值班工程师收到一条 RDS 实例处于严重状态的告警。工程师打开 RDS 监视器并查看拓扑选项卡，可以看到中断原因。中断原因显示该实例属于 vpc-zylker 内的某个子网，并与其他数据库实例共享一个参数组和一个安全组。

这帮助工程师快速判断问题是仅限于一个实例，还是与共享的网络或配置设置相关，从而缩短找到根本原因所需的时间。

关键界面组件

拓扑视图提供基于节点的动态可视化表示，展示您整个受监控的 AWS 基础设施。该界面旨在帮助用户跨不同账户、区域和服务类型快速识别 AWS 环境的健康状态和结构。

中心节点

可视化的中心是根节点，代表所有 AWS 账户及其关联区域的顶层分组。

径向节点布局

从中心节点向外延伸出多个相互连接的节点，每个节点代表不同的 AWS 区域，这些节点进一步展开为每个区域内的服务类型。径向布局帮助用户轻松追踪从顶层到各服务的路径。

缩放和平移

使用缩放控件和平移导航高效探索大型拓扑。点击某个节点通常会在组件详情视图面板中显示该服务或区域的更多详细信息。

健康状态图例

提供图例面板以解读颜色编码，一目了然地了解资源健康状态。每个节点均使用颜色编码，反映相应组件的健康状态。

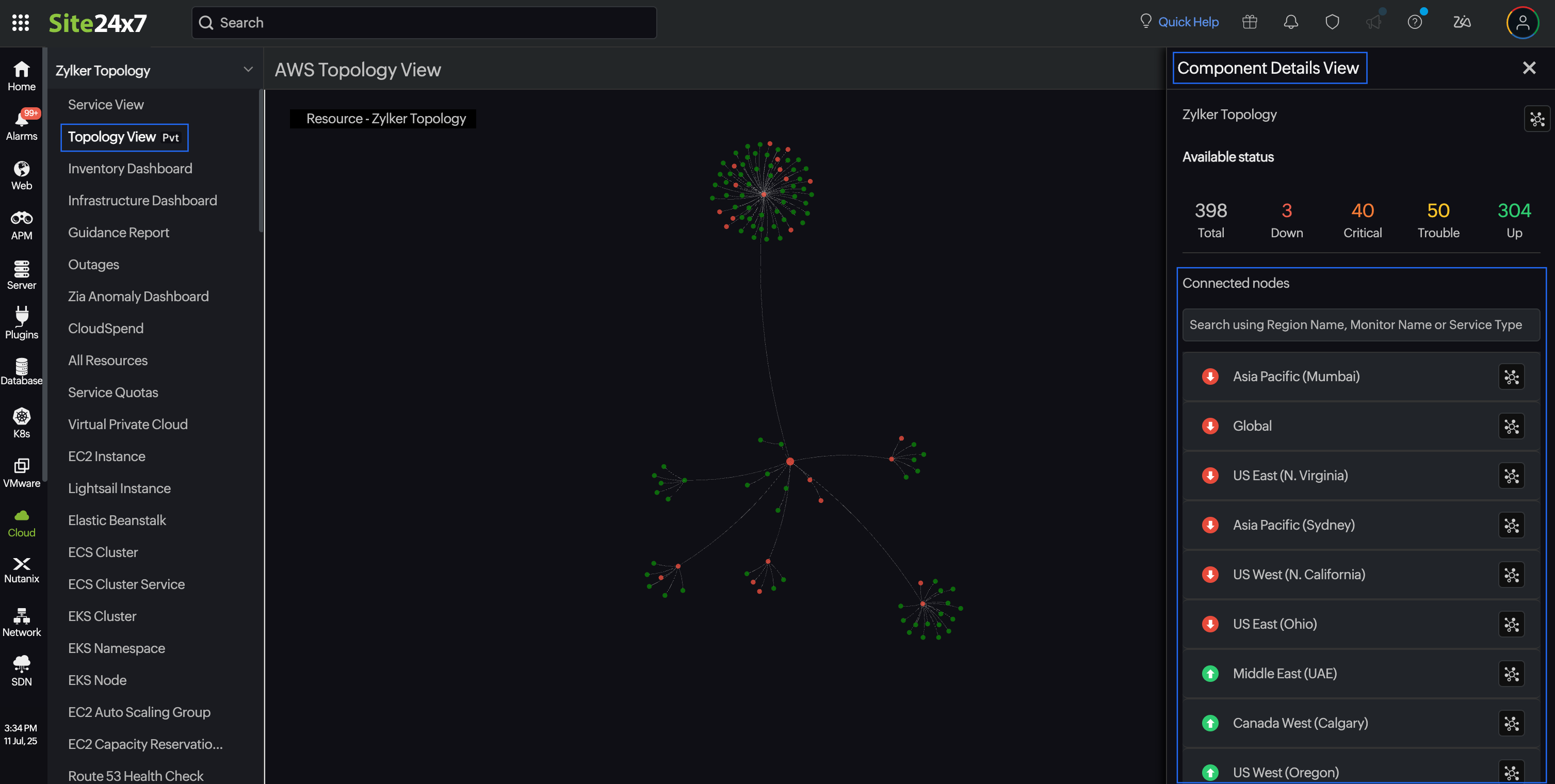

组件详情视图（右侧面板）

当您点击某个节点时，组件详情视图面板将出现在右侧。您可以深入查看特定区域或服务类型。界面会在视觉上将焦点切换到拓扑的该部分，并相应展开或折叠视图，使根本原因定位更快速、更直观。

组件详情视图面板显示：

• 区域或服务名称：点击区域或服务名称旁边的查看连接图标，将焦点集中到该区域或服务。要查看服务类型的监视器摘要，点击服务类型旁边的新标签页图标。
• 可用性状态：查看详情，例如受监控资源总数、当前宕机、严重、故障和正常状态数量。
• 搜索栏：面板内的搜索栏可帮助您快速定位特定区域、监视器或服务类型，加快导航速度。
• 按区域或服务细分：显示 AWS 区域或服务的列表，每项旁附有健康状态图标，便于快速定位有问题的区域或服务。
• 监视器列表视图：在组件详情视图面板中，点击服务类型名称旁边的新标签页图标可查看监视器列表页面。

与拓扑视图交互

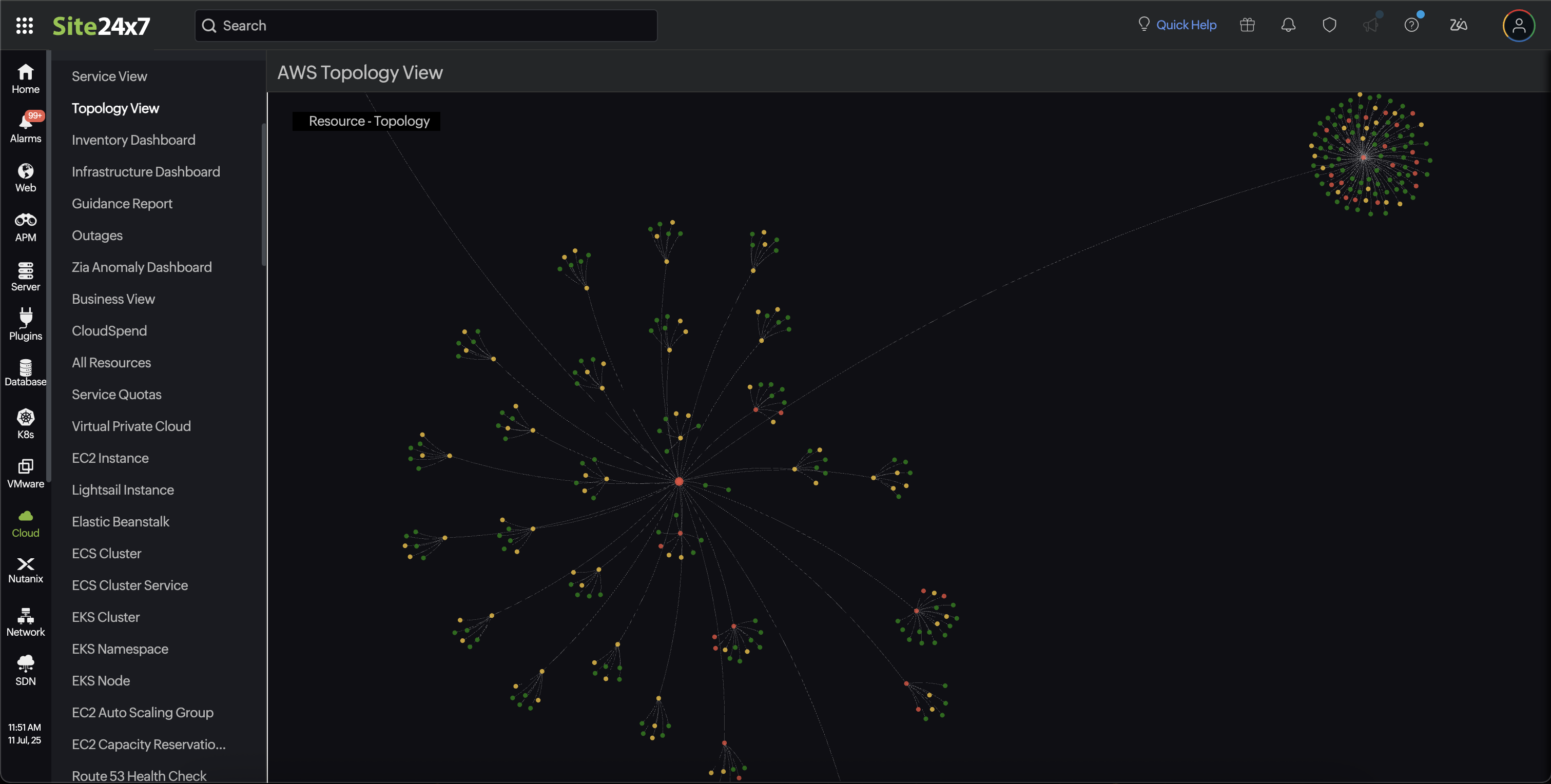

访问拓扑视图时，根 AWS 账户会自动以双圆圈高亮显示，并将视图缩放聚焦于此处。这是所有区域和服务映射的中心起点。

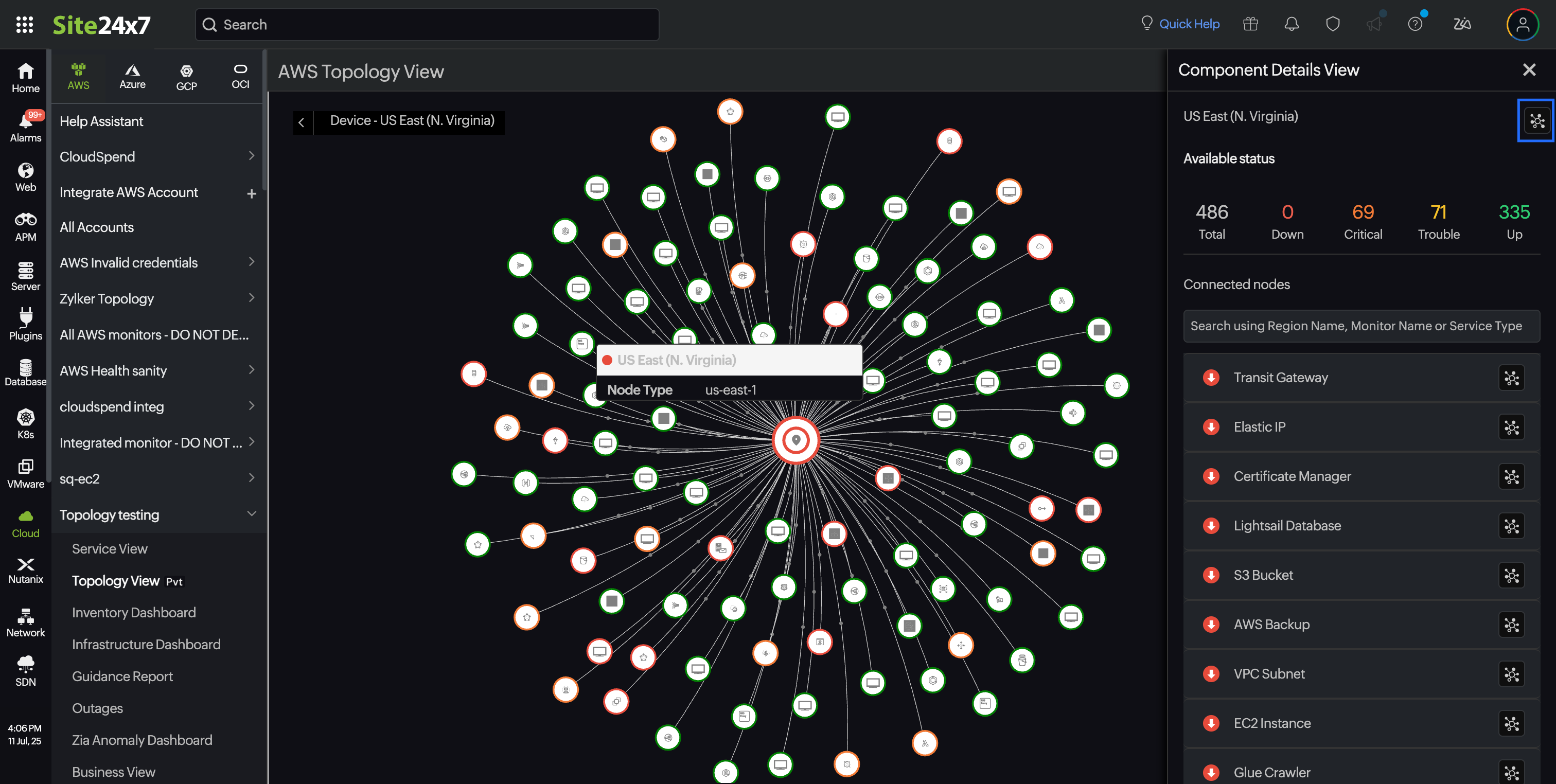

您可以放大并聚焦某个区域，在拓扑图中点击所需区域（如美国东部或亚太地区）进行深入探索。同时，屏幕右侧的组件详情视图面板将显示所选区域的详细信息，例如资源总数、健康状态及任何现有问题。

要聚焦于特定区域并了解其资源关系，可在组件详情视图面板中点击该区域旁边的查看连接图标。此操作将过滤拓扑，仅显示所选区域及其连接资源，帮助您更清晰地了解该区域内的依赖关系和交互情况。这种聚焦视图在排查特定区域问题或分析单个区域内的服务影响时尤为有用。

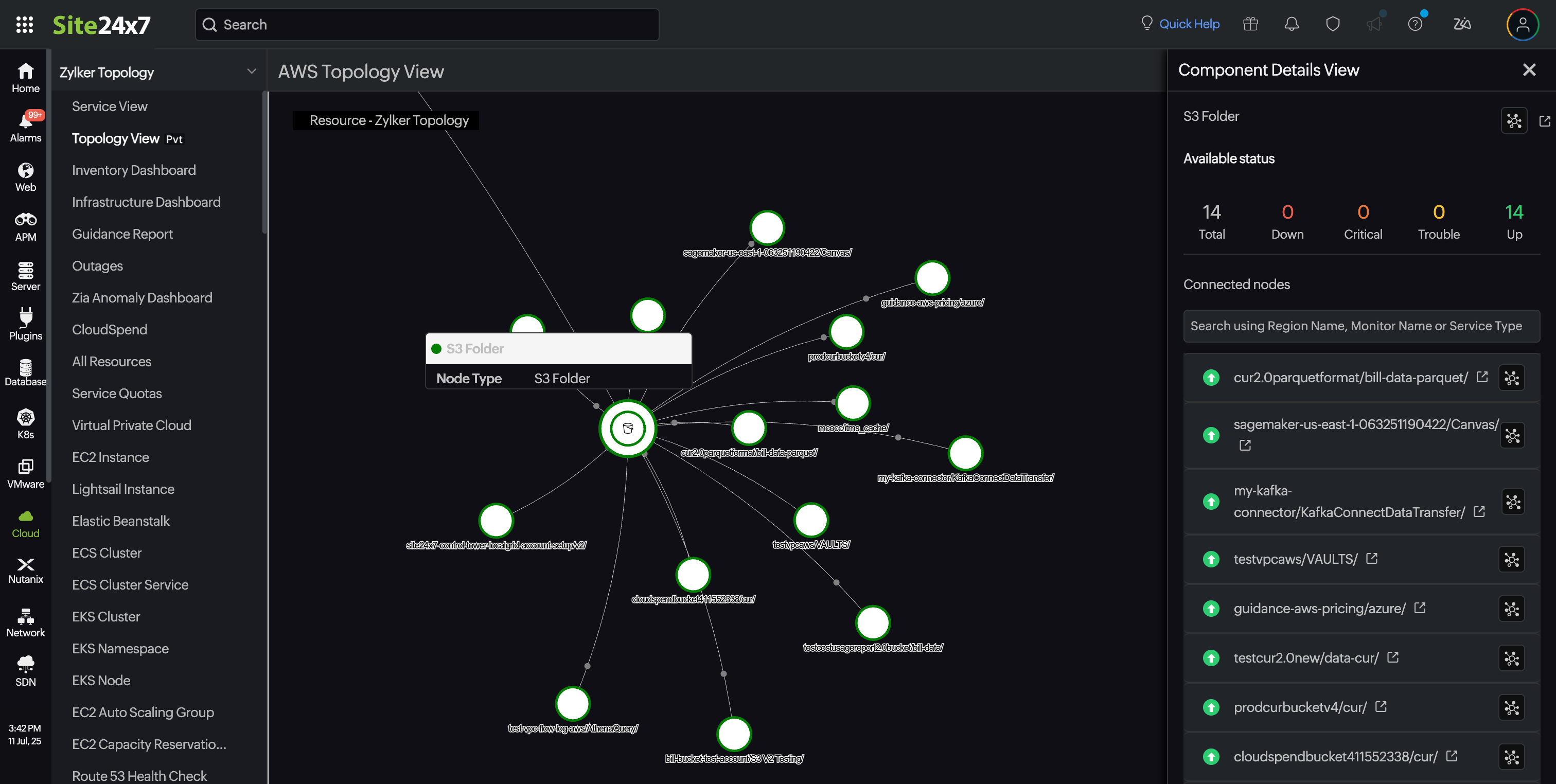

您还可以在组件详情视图 > 连接节点部分中，在某个区域内点击特定服务类型（如 S3 Bucket 或 RDS），查看其各自的状态。相应的详情将显示在同一组件详情视图面板中。

此外，您可以使用"组件详情视图"内的搜索栏快速查找并高亮显示特定区域或服务类型。选择搜索结果后，拓扑视图将自动导航并聚焦到所选项目，实现快速无缝的导航。

当您深入查看拓扑视图中的特定服务类型（例如 EC2 或 RDS）时，Site24x7 将显示与该服务关联的所有监视器。此视图展示所选服务的监视器与其他 AWS 资源的连接情况，以及它在整个 AWS 账户结构中的位置。

要聚焦于特定监视器并了解其资源关系，可在组件详情视图面板中点击监视器名称旁边的查看连接图标。通过这一视角，您可以全面了解特定监视器在 AWS 基础设施中的关联和集成方式。例如，可以逐步追踪连接关系：从一个 EC2 实例开始，该实例关联到一个或多个安全组，然后链接到一个子网，进而关联到其对应的可用区。该子网是更大虚拟私有云（VPC）的一部分，而该 VPC 位于特定的 AWS 区域内，整个层级结构最终关联到一个 AWS 账户。这种结构化视图有助于可视化不同 AWS 组件之间的依赖关系。

这种详细的下钻分析帮助您可视化依赖关系，理解各监视器之间的关联。如果某个监视器发生状态变更或出现问题，您可以轻松识别哪些相关资源可能受到影响。这有助于在发生中断或性能问题时加快故障排除速度，实现更好的影响分析。
