交换机堆叠监控
使用交换机堆叠监控功能监控您的交换机堆叠及其连接的交换机。将监控细化到每台交换机级别，检查其健康状况、性能和状态，并在数据环上直观查看每台交换机及其连接的状态。
Site24x7 支持监控多个厂商的交换机堆叠详情（本地轮询器版本 6.5.1 及以上）。
为什么要监控交换机堆叠？
通常，一个交换机堆叠被视为一台单独的交换机，其性能指标作为整体进行监控。然而，深入到交换机级别非常关键，这样才能了解堆叠的实际性能和健康状况。堆叠可包含一到八台交换机，任何一台交换机出现问题都可能导致数据丢失，进而引发通信故障。
试想一家拥有数千台交换机的企业：如果不对堆叠进行详细监控，几乎不可能找到有问题的交换机。交换机堆叠监控通过直接指出有问题的交换机或链路，简化了监控过程。
添加交换机堆叠进行监控
您可以按照添加网络设备的步骤添加交换机堆叠进行监控。

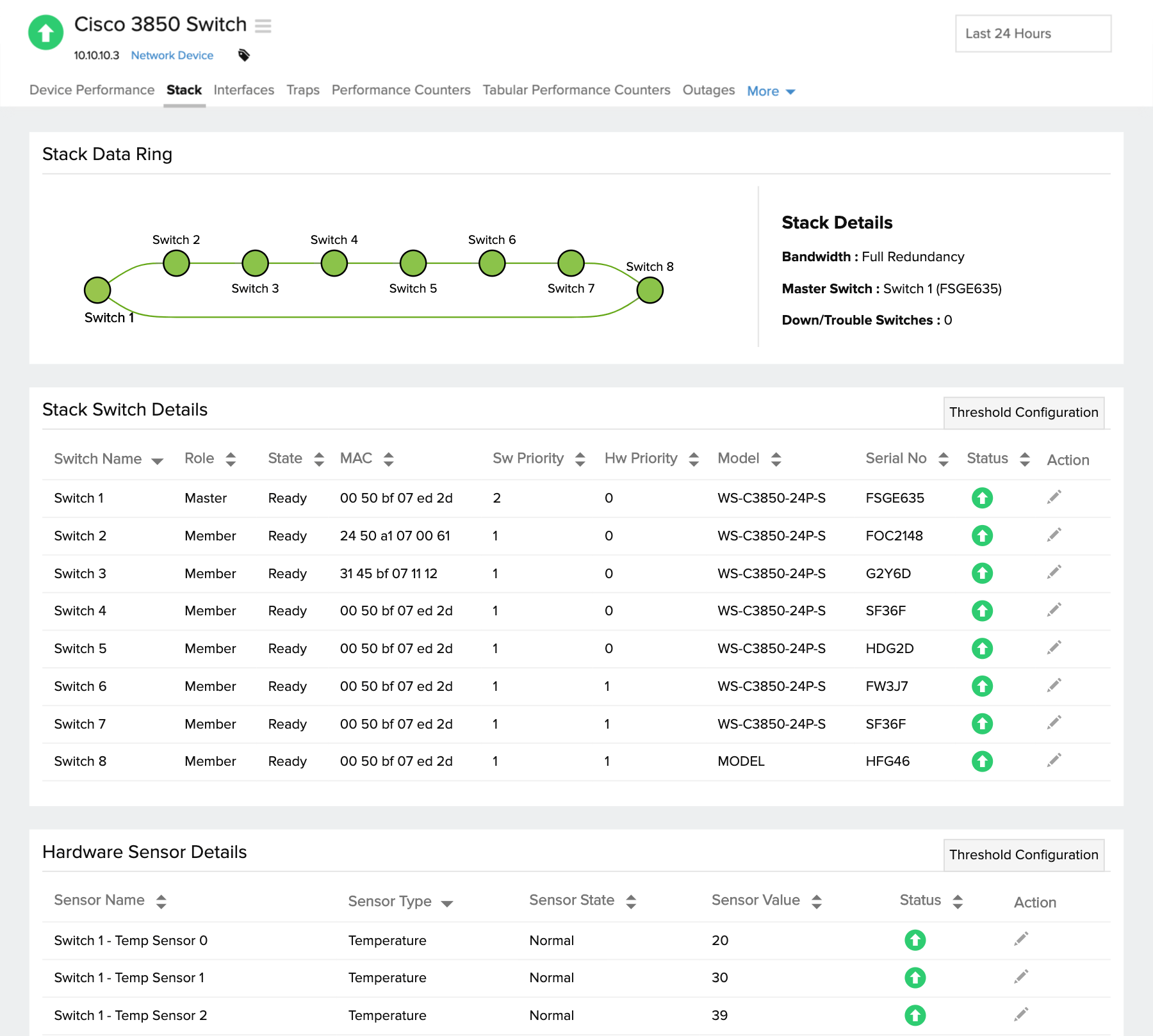

单击网络 > 交换机名称即可查看堆叠标签页。如果被监控的交换机是可堆叠交换机，则可查看其配置和连接情况。
基本术语
交换机堆叠：部分网络交换机可与其他交换机连接，并作为单一单元协同运行。这类配置称为堆叠，可扩展网络容量。一个堆叠最多可包含八台交换机。
主控（Master）：充当指挥角色的交换机，负责决定堆叠配置和通信。
备用（Backup）：配置为在当前主控交换机离线或出现错误时，成为新主控的交换机。这将根据硬件和软件优先级决定。
成员（Members）：堆叠中其余的交换机，也称为"从属"交换机。
堆叠数据环：一目了然地排查问题
在堆叠数据环上查看交换机堆叠，展示所有交换机及其互连情况。
- 绿色表示正常运行（Up），红色表示宕机（Down）。
- 当两台交换机中的任一台或两台均宕机时，它们之间的链路变为红色。
- 将鼠标悬停在交换机上，可查看其配置详情和状态。
- 将鼠标悬停在链路上，可查看每条连接的状态。
说明：从图中交换机 3 与交换机 4 之间的链路变为红色可以推断，该连接存在问题。
交换机堆叠详情
获取堆叠中每台交换机的详细信息，包括交换机名称、角色、状态、MAC 地址、软件优先级、硬件优先级、型号、序列号和运行状态。
状态：查看交换机堆叠监视器状态。
优先级：优先级值范围为 1 到 15。优先级值较高的交换机更有可能成为下一任主控。
硬件传感器详情：全面掌握堆叠健康状况
通过监控堆叠中各交换机的温度、风扇和电源传感器，跟踪其健康状况。您可以根据传感器值判断交换机的工作状态。温度传感器显示实际温度，而风扇和电源传感器显示 1-6 的状态值。交换机的运行状态由该状态值决定。
| 状态值 | 运行状态 |
|---|---|
| 1 | 正常（Up） |
| 2 和 3 | 故障（Trouble） |
| 4 到 6 | 宕机（Down） |
交换机堆叠监控支持的设备
以下是 Site24x7 支持交换机堆叠监控的厂商列表：
| 厂商名称 | 支持的型号 |
|---|---|
| Cisco | Cisco Catalyst 37xx Switch Stack |
| Cisco Catalyst 29xx Switch Stack | |
| Cisco Catalyst 9200L Fixed Switch Stack | |
| Cisco Catalyst 9200R Switch Stack | |
| Cisco Catalyst 9300L Switch Stack | |
| Cisco Catalyst 36xx Switch Stack | |
| Cisco Catalyst 38xx Switch Stack | |
| Cisco Catalyst 93xx Switch Stack | |
| Cisco Catalyst 35xx Switch Stack | |
| HP Aruba | Hewlett-Packard 3800 48G-PoE+-4SFP+ (J9574A) |
| HP Aruba2920-48G-POE+ | |
| HP Aruba3810M | |
| HP ARUBA 2930F 24G 4SFP (L253A) | |
| HP Aruba5400R | |
| HP Aruba 2930M Switch Stack | |
| Huawei | Huawei S 系列：S1720、S2700、S5700 和 S6720 |
| Juniper | EX 系列：EX2200、EX3300、EX4200、EX4500、EX4550、EX8200 Virtual Chassis QFX 系列：QFX3500、QFX3600、QFX5100、QFX5110、QFX5120 和 QFX5200 交换机 |
上述列表中未列出的交换机将被发现并归类为普通交换机以供监控。不过，您也可以通过提供相应的 sysOID 和设备类型来创建自定义设备模板，以监控您所需的堆叠交换机型号。
交换机堆叠监视器状态
Site24x7 显示以下交换机堆叠状态：
| 状态 | 描述 |
|---|---|
| Waiting（等待） | 暂时等待其他堆叠成员上线。 |
| Progressing（进行中） | 主控选举或版本不匹配检查正在进行中。 |
| Added（已添加） | 该交换机已成功加入堆叠。 |
| Ready（就绪） | 该交换机在堆叠中完全正常运行且处于活跃状态。 |
| Removed（已移除） | 该交换机已从堆叠中移除。 |
| Provisioned（已预配） | 该交换机已配置，但尚未成为堆叠的活跃成员。 |
| Invalid（无效） | 该交换机因状态机错误而处于无效状态。 |
| SDM Mismatch（SDM 不匹配） | 主控交换机的 SDM 模板不受此成员支持。 |
| Version Mismatch（版本不匹配） | 此交换机上的操作系统版本与主控版本不同。 |
| Feature Mismatch（功能不匹配） | 此交换机不支持主控上配置的某些功能。 |
| Master Re-Init（主控重新初始化） | 等待新主控交换机在切换后完成初始化。 |
阈值
您可以通过单击相应的阈值配置按钮，为不同的传感器值和交换机设置阈值限制。
告警机制
您还可以选择告警触发时机——交换机角色发生变化时、交换机宕机时，或两种情况均触发。您可以通过电子邮件、短信、电话或推送通知接收告警。
交换机堆叠报表
获取涵盖每台交换机、其硬件详情、角色等内容的综合交换机堆叠报表。您可以依次进入报表 > 网络设备 > 交换机堆叠报表来访问此报表。
故障排除
如需排查数据采集问题，请查询与您的问题相对应的 OID。
