NetFlow:DSCP 模板

差分服务代码点 (DSCP) 是一种用于分类和管理网络流量的方法;它还有助于获取现代网络上的服务质量统计信息。DSCP 在 IP 报头中使用 6 位差分服务 (DS) 字段,这是一个二进制数,用于数据包分类,并且基于差分服务 (DiffServ) 计算机网络架构。

DSCP 映射的 DiffServ 模型用于区分 IP 流量,以便可以根据数据的代码点确定流量的相对优先级。DSCP 模板包含预定义的 DiffServ 参数和代码点,以根据源设备定义的优先级监控流量。

在本文档中,我们将介绍:

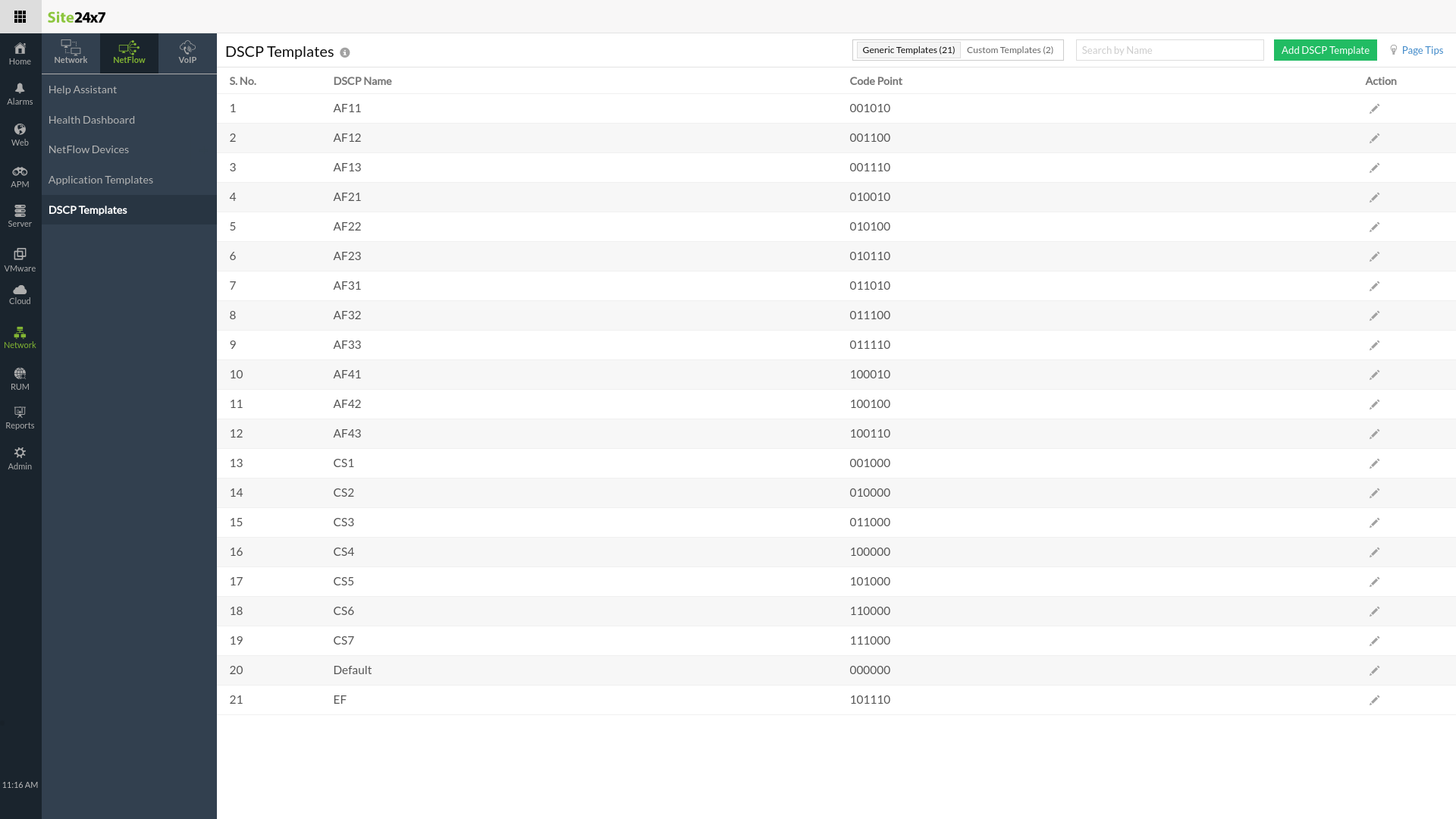

从 Site24x7 Web 客户端,导航到网络NetFlowDSCP 模板以查看预配置的 DSCP 模板列表以及定义和分类流量的代码点。这些模板简化了 NetFlow 分析。

DSCP templates

了解 DSCP

DS 是服务类型的更新版本,在 RFC 2474 中进行了更新。它由八个字段组成,其中高六位包含一个称为 DSCP 的值。最后两位用于显式拥塞通知 (ECN),它在 RFC 3168 中定义。

字段 7 6 5 4 3 2 1 0
Differentiated Services (DS) X X X X X X X X
Bits 字段
7-2 DSCP
1-0 ECN

解释 DSCP 字段

Bits 字段
7-5

111网络控制

110网络控制

101Critic/ECP

100Flash Override

011Flash

010Immediate

001Priority

000Routine

4

1 = 低延迟,0 = 正常延迟

3

1 = 高吞吐量,0 = 正常吞吐量

2

1 = 高可靠性,0 = 正常可靠性

1

1 = 最小化货币成本

0

必须为0

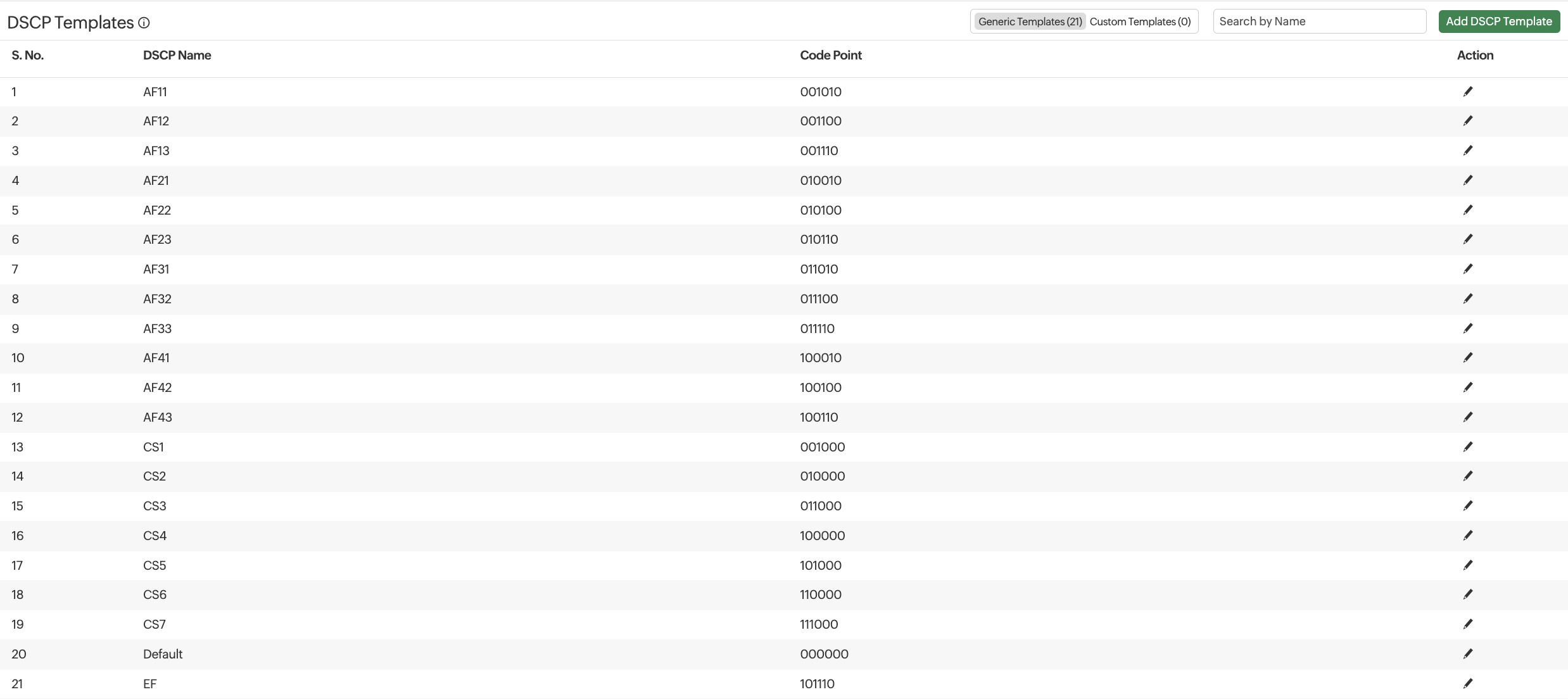

DSCP 模板分为通用模板(默认可用的模板)和自定义模板(用户添加的模板)。您可以在两种类型的模板之间切换并查看所有模板的列表。

添加自定义 DSCP 模板

要创建自定义 DSCP 模板:

  1. 转到网络NetFlowDSCP 模板。单击右上角的添加 DSCP 模板
  2. 在打开的添加 DSCP 模板弹出窗口中,输入以下内容:
    • DSCP 名称:标识 DSCP 模板的名称。
    • 代码点:定义模板优先级的六位代码点。
  3. 单击添加

编辑 DSCP 模板

要编辑 DSCP 模板:

  1. 单击编辑图标 模板名称旁边的图标。
  2. 在打开的编辑 DSCP 模板屏幕中,您可以编辑模板名称。
  3. 单击保存

单击删除图标模板旁边的图标将其删除。
