Azure Application Gateway 监控集成
Azure Application Gateway 是一种 Web 流量负载均衡器，可帮助您管理 Web 应用程序流量。Application Gateway 可以利用 HTTP 请求的附加属性（如 URI 路径或主机标头）做出路由决策。
您现在可以通过 Site24x7 的集成监控 Application Gateway，获取准确指标、定义阈值并自动解决问题。
设置与配置
在配置新 Azure 监视器时添加 Azure Application Gateway
如果您尚未配置 Azure 监视器，请按照以下步骤添加：
- 登录您的 Site24x7 账户。
- 从左侧导航窗格选择 云服务，然后选择 Azure > 添加 Azure 监视器。您也可以按照这些步骤添加 Azure 监视器。
- 在 Azure 监视器配置期间，于编辑 Azure 监视器页面中，从服务/资源类型下拉菜单中选择 Azure Application Gateway。
向现有 Azure 监视器添加 Azure Application Gateway
如果您已为租户配置了 Azure 监视器，可以通过以下步骤添加 Azure Application Gateway：
- 登录您的 Site24x7 账户。
- 在左侧窗格中，进入要添加 Azure Application Gateway 的 Azure 监视器的基础设施/资产清单/管理仪表板。
- 单击此
图标，然后单击编辑，进入编辑 Azure 监视器页面。 - 在编辑 Azure 监视器页面中，从下拉菜单选择对应的订阅和资源组，从服务/资源类型下拉菜单中选择 Azure Application Gateway，然后单击保存。
配置成功后，前往 云服务 > Azure，从 Azure 监视器下拉菜单中选择 Azure Application Gateway，即可查看已发现的 Application Gateway。
发现新 Azure 资源需要 15-30 分钟。如需立即发现所选配置，请进入 Azure 监视器的基础设施仪表板，单击此 图标中的立即发现。
轮询频率
Site24x7 的 Azure Application Gateway 监视器每分钟收集一次指标数据，每五分钟收集一次 Application Gateway 的状态。
支持的指标
Azure Application Gateway 允许用户在设置过程中选择层级，各层级如下：
每个层级均有其对应的指标。Site24x7 将显示适用于用户所选层级的指标，不适用于您所在层级的某些指标可能显示为空。
以下为收集的指标：
| 指标名称 | 描述 | 统计方式 | 单位 |
|---|---|---|---|
| Standard V2 | |||
| Throughput | Application Gateway 每秒处理的字节数。 | 平均值 | 字节/秒 |
| Unhealthy Host Count | 不健康的后端主机数量。 | 平均值 | 个 |
| Healthy Host Count | 健康的后端主机数量。 | 平均值 | 个 |
| Total Requests | Application Gateway 处理的成功请求数量。 | 总计 | 个 |
| Requests per minute per Healthy Host | 池中每个健康后端主机每分钟的平均请求数。 | 平均值 | 个/分钟 |
| Failed Requests | Application Gateway 处理的失败请求数量。 | 平均值 | 个 |
| Response Status | Application Gateway 返回的 HTTP 响应状态。 | 总计 | 个 |
| Current Connections | 与 Application Gateway 建立的当前连接数。 | 平均值 | 个 |
| New connections per second | 每秒与 Application Gateway 建立的新连接数。 | 平均值 | 个/秒 |
| Current Capacity Units | 已消耗的容量单元数。 | 平均值 | 个 |
| Current Capacity Units | 已消耗的容量单元数。 | 平均值 | 个 |
| Fixed Billable Current Capacity Units | 已消耗的固定容量单元数。 | 平均值 | 个 |
| Estimated Billed Current Capacity Units | 估计消耗的容量单元数。 | 平均值 | 个 |
| Current Compute Units | 已消耗的计算单元数。 | 平均值 | 个 |
| Backend Response Status | 后端成员生成的 HTTP 响应码数量，不包括 Application Gateway 自身生成的响应码。 | 平均值 | 个 |
| Client TLS Protocol | 与 Application Gateway 建立连接的客户端发起的 TLS 和非 TLS 请求数量。 | 总计 | 个 |
| Bytes Sent | Application Gateway 向客户端发送的总字节数。 | 总计 | 个 |
| Bytes Received | Application Gateway 从客户端接收的总字节数。 | 总计 | 个 |
| Client RTT | 客户端与 Application Gateway 之间的往返时间。 | 平均值 | 毫秒 |
| Application Gateway Total Time | 处理请求并发送响应所花费的时间。 | 平均值 | 毫秒 |
| Backend Connect Time | 与后端服务器建立连接所花费的时间。 | 平均值 | 毫秒 |
| Backend First Byte Response Time | 从开始建立连接到接收第一个数据字节之间的时间。 | 平均值 | 毫秒 |
| Backend Last Byte Response Time | 从开始建立后端服务器连接到接收响应正文最后一个字节之间的时间间隔。 | 平均值 | 毫秒 |
| WAF V2 | |||
| Throughput | Application Gateway 每秒处理的字节数。 | 平均值 | 字节/秒 |
| Unhealthy Host Count | 不健康的后端主机数量。 | 平均值 | 个 |
| Healthy Host Count | 健康的后端主机数量。 | 平均值 | 个 |
| Total Requests | Application Gateway 处理的成功请求计数。 | 总计 | 个 |
| Requests per minute per Healthy Host | 池中每个健康后端主机每分钟的平均请求数。 | 平均值 | 个 |
| Failed Requests | Application Gateway 处理的失败请求数量。 | 平均值 | 个 |
| Response Status | Application Gateway 返回的 HTTP 响应状态。 | 总计 | 个 |
| Current Connections | 与 Application Gateway 建立的当前连接数。 | 总计 | 个 |
| New connections per second | 每秒与 Application Gateway 建立的新连接数。 | 平均值 | 个/秒 |
| Current Capacity Units | 已消耗的容量单元数。 | 平均值 | 个 |
| Fixed Billable Current Capacity Units | 已消耗的固定容量单元数。 | 平均值 | 个 |
| EstimatedBilledCurrent Capacity Units | 估计消耗的容量单元数。 | 平均值 | 个 |
| Current Compute Units | 已消耗的计算单元数。 | 平均值 | 个 |
| Backend Response Status | 后端成员生成的 HTTP 响应码数量，不包括 Application Gateway 自身生成的响应码。 | 平均值 | 个 |
| Client TLS Protocol | 与 Application Gateway 建立连接的客户端发起的 TLS 和非 TLS 请求数量。 | 总计 | 个 |
| Bytes Sent | Application Gateway 向客户端发送的总字节数。 | 总计 | 字节 |
| Bytes Received | Application Gateway 从客户端接收的总字节数。 | 总计 | 字节 |
| Client RTT | 客户端与 Application Gateway 之间的往返时间。 | 平均值 | 毫秒 |
| Application Gateway Total Time | 处理请求并发送响应所花费的时间。 | 平均值 | 毫秒 |
| Backend Connect Time | 与后端服务器建立连接所花费的时间。 | 平均值 | 毫秒 |
| Backend First Byte Response Time | 从开始建立连接到接收第一个数据字节之间的时间。 | 平均值 | 毫秒 |
| Backend Last Byte Response Time | 从开始建立后端服务器连接到接收响应正文最后一个字节之间的时间间隔。 | 平均值 | 毫秒 |
| WAF Total Requests | WAF 评估的请求总数。 | 总计 | 个 |
| WAF Custom Rule Matches | 匹配的自定义规则数。 | 平均值 | 个 |
| WAF Managed Rule Matches | 匹配的托管规则数。 | 平均值 | 个 |
| WAF Bot Protection Matches | 匹配的机器人规则数。 | 平均值 | 个 |
| Standard | |||
| Throughput | Application Gateway 每秒处理的字节数。 | 平均值 | 字节/秒 |
| Unhealthy Host Count | 不健康的后端主机数量。 | 平均值 | 个 |
| Healthy Host Count | 健康的后端主机数量。 | 平均值 | 个 |
| Total Requests | Application Gateway 处理的成功请求数量。 | 总计 | 个 |
| Requests per minute per Healthy Host | 池中每个健康后端主机每分钟的平均请求数。 | 平均值 | 个 |
| Failed Requests | Application Gateway 处理的失败请求数量。 | 总计 | 个 |
| Response Status | Application Gateway 返回的 HTTP 响应状态。 | 总计 | 个 |
| Current Connections | 与 Application Gateway 建立的当前连接数。 | 总计 | 个 |
| CPU Utilization | Application Gateway 的当前 CPU 使用率。 | 平均值 | 百分比 |
| WAF | |||
| Throughput | Application Gateway 每秒处理的字节数。 | 平均值 | 字节/秒 |
| Unhealthy Host Count | 不健康的后端主机数量。 | 平均值 | 个 |
| Healthy Host Count | 健康的后端主机数量。 | 平均值 | 个 |
| Total Requests | Application Gateway 处理的成功请求数量。 | 总计 | 个 |
| Requests per minute per Healthy Host | 池中每个健康后端主机每分钟的平均请求数。 | 平均值 | 个/分钟 |
| Failed Requests | Application Gateway 处理的失败请求计数。 | 总计 | 个 |
| Response Status | Application Gateway 返回的 HTTP 响应状态。 | 总计 | 个 |
| Current Connections | 与 Application Gateway 建立的当前连接计数。 | 总计 | 个 |
| CPU Utilization | Application Gateway 的当前 CPU 使用率。 | 平均值 | 百分比 |
| WAF Total Rule Distribution | 针对传入流量的 Web 应用程序防火墙规则总分布。 | 总计 | 个 |
| WAF Blocked Count | Web 应用程序防火墙阻止的请求总数。 | 总计 | 个 |
| WAF Blocked Requests Rule Distribution | 总计个 | ||
阈值配置
全局配置
- 进入左侧导航窗格中的管理部分。
- 从左侧窗格选择配置文件，然后从下拉菜单中选择阈值和可用性 (+) 选项卡。
- 将监视器类型选择为 Azure Application Gateway。
您还可以为上述所有指标设置阈值。
监视器级别配置
- 前往云服务 > Azure，从下拉菜单中选择 Azure Application Gateway。
- 选择要设置阈值的资源，然后单击顶部的 图标，选择编辑选项，进入编辑 Azure Application Gateway 监视器页面。
您可以通过选择阈值和可用性选项为指标设置阈值，也可以在属性级别配置 IT 自动化。
IT 自动化
Site24x7 的 IT 自动化工具可帮助自动解决性能下降问题。告警引擎会持续评估已设置阈值的系统事件，并在发生违规时执行已映射的自动化操作。
配置规则
使用 Site24x7 的配置规则，可为多个监视器批量配置阈值配置文件、通知配置文件、标签、监视器组及其他参数。您可以运行扫描，并在添加新监视器时关联之前生成的适合监视器配置的规则。
摘要
摘要选项卡将按时间维度显示上述指标的性能数据。
- 要查看摘要，前往云服务 > Azure，单击 Azure 监视器 > Azure Application Gateway。
- 单击某个资源，然后选择摘要选项卡。
通过此操作，您可以查看健康主机数、吞吐量、总请求数等信息。
配置详情
此选项卡提供应用程序实例的配置详情。您可以在此找到定价层、运行状态、IP 配置、HTTP 端口配置等信息。
- 要获取配置详情，前往云服务 > Azure，单击 Azure 监视器 > Azure Application Gateway。
- 单击某个资源，然后选择配置详情选项卡。

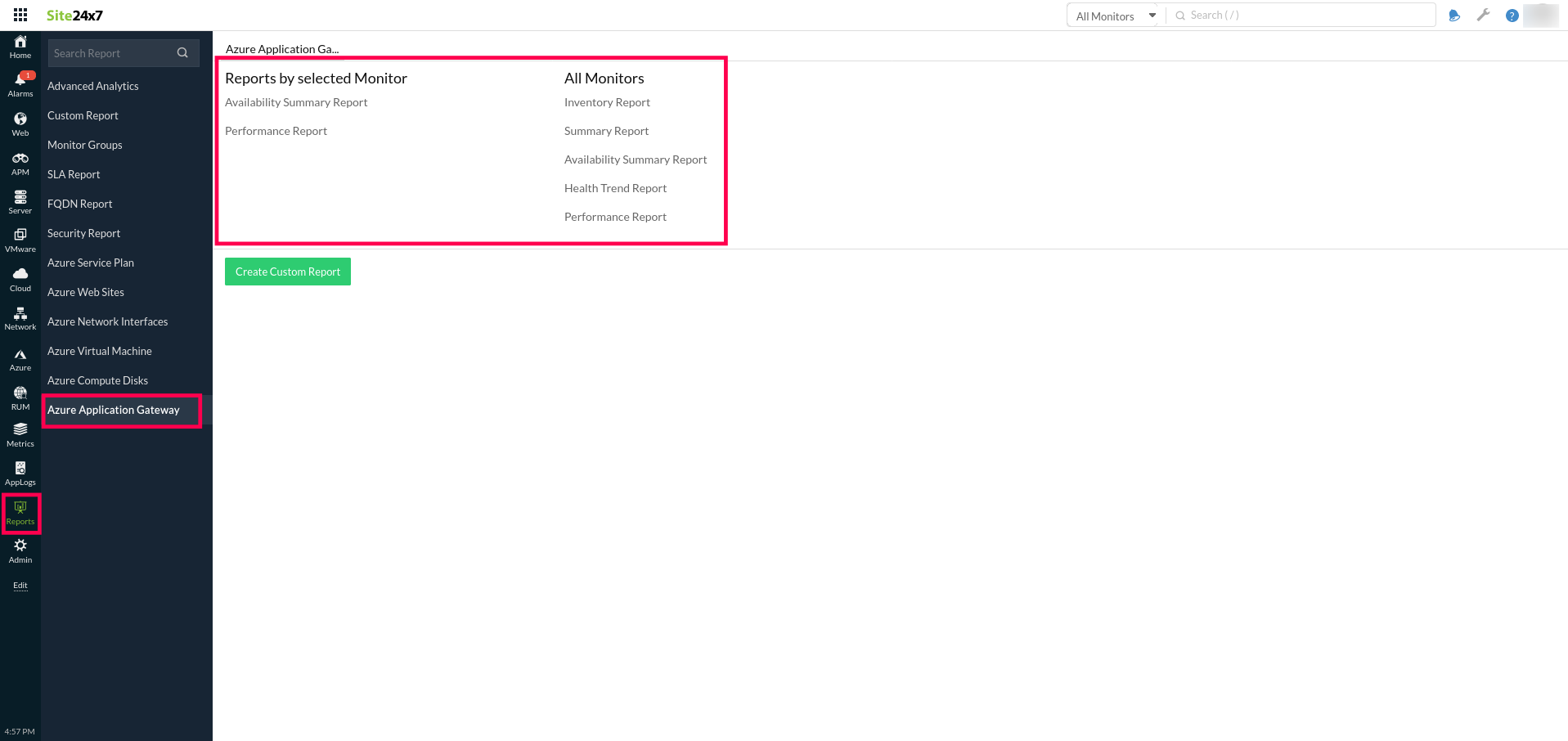

报表
通过深入的数据洞察，了解受监控资源各项参数的详细信息，并借助我们的智能报表提升服务性能。
查看 Azure Application Gateway 报表的方法：
- 在左侧导航窗格中进入报表部分。
- 从左侧菜单中选择 Azure Application Gateway。
您可以查看单个监视器的可用性摘要报表和性能报表，也可以获取所有 Application Gateway 监视器的资产清单报表、摘要报表、可用性摘要报表、健康趋势报表和性能报表。
您也可以从 Azure Application Gateway 监视器的摘要选项卡获取报表。
- 进入 Azure Application Gateway 监视器的摘要选项卡，单击可用性或宕机时间，获取监视器的可用性摘要报表。
您也可以单击任意图表标题，查看监视器的性能报表。
Site24x7 的 Application Gateway 监控界面
概览 Application Gateway 的可用性和使用状态。

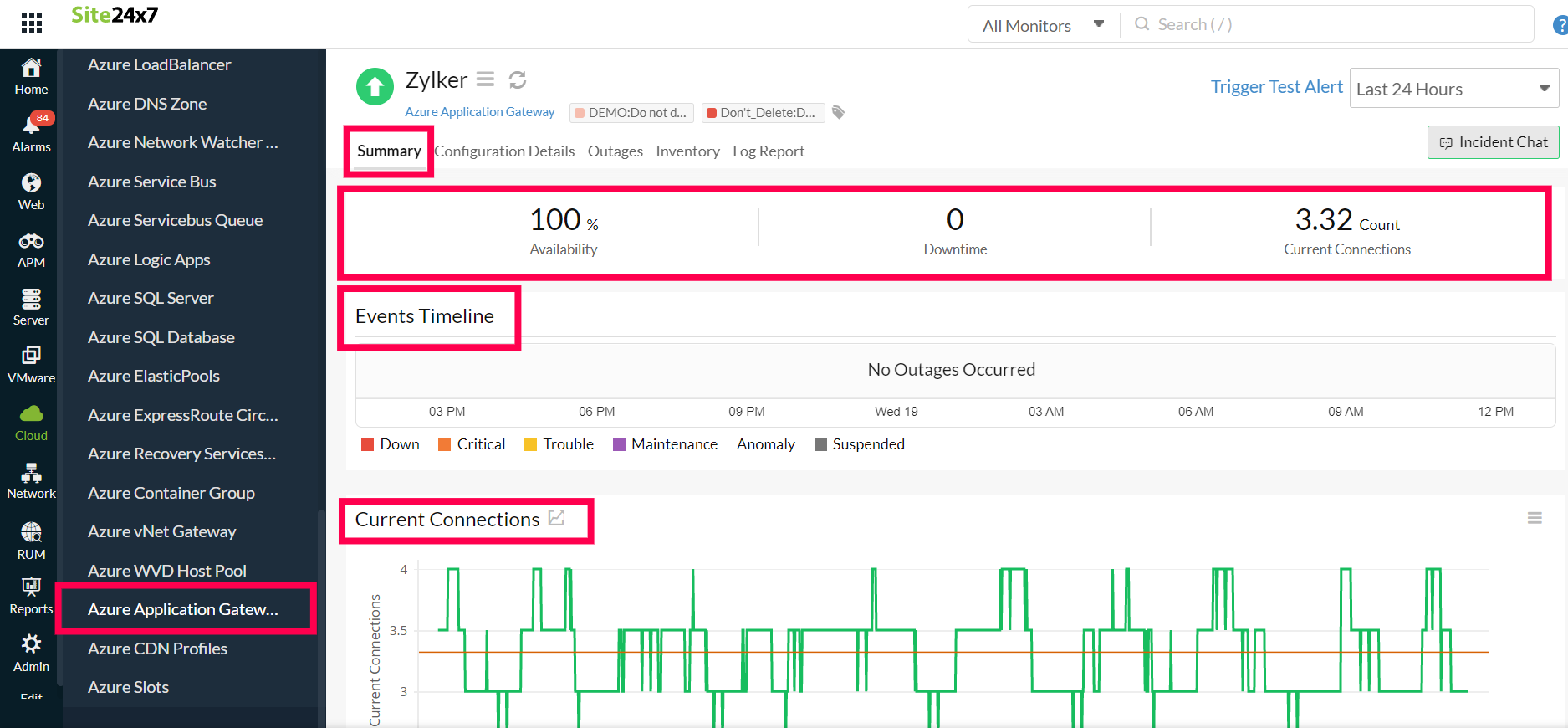

摘要
摘要选项卡帮助您查看健康主机数、总请求数和吞吐量等相关信息。
配置详情
配置详情选项卡提供 Application Gateway 的配置信息，包括定价层、运行状态、IP 配置、HTTP 端口配置等详细内容。

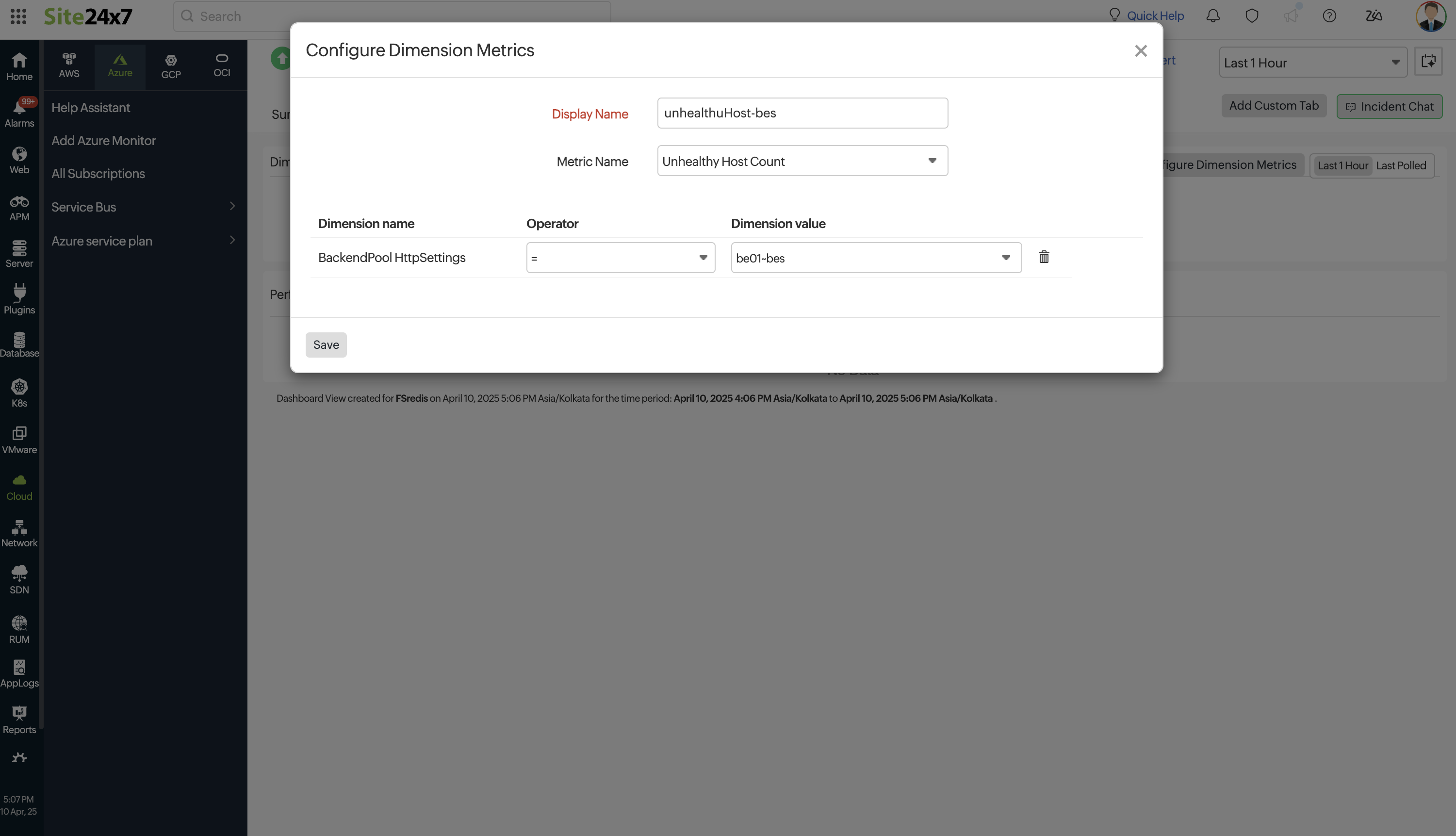

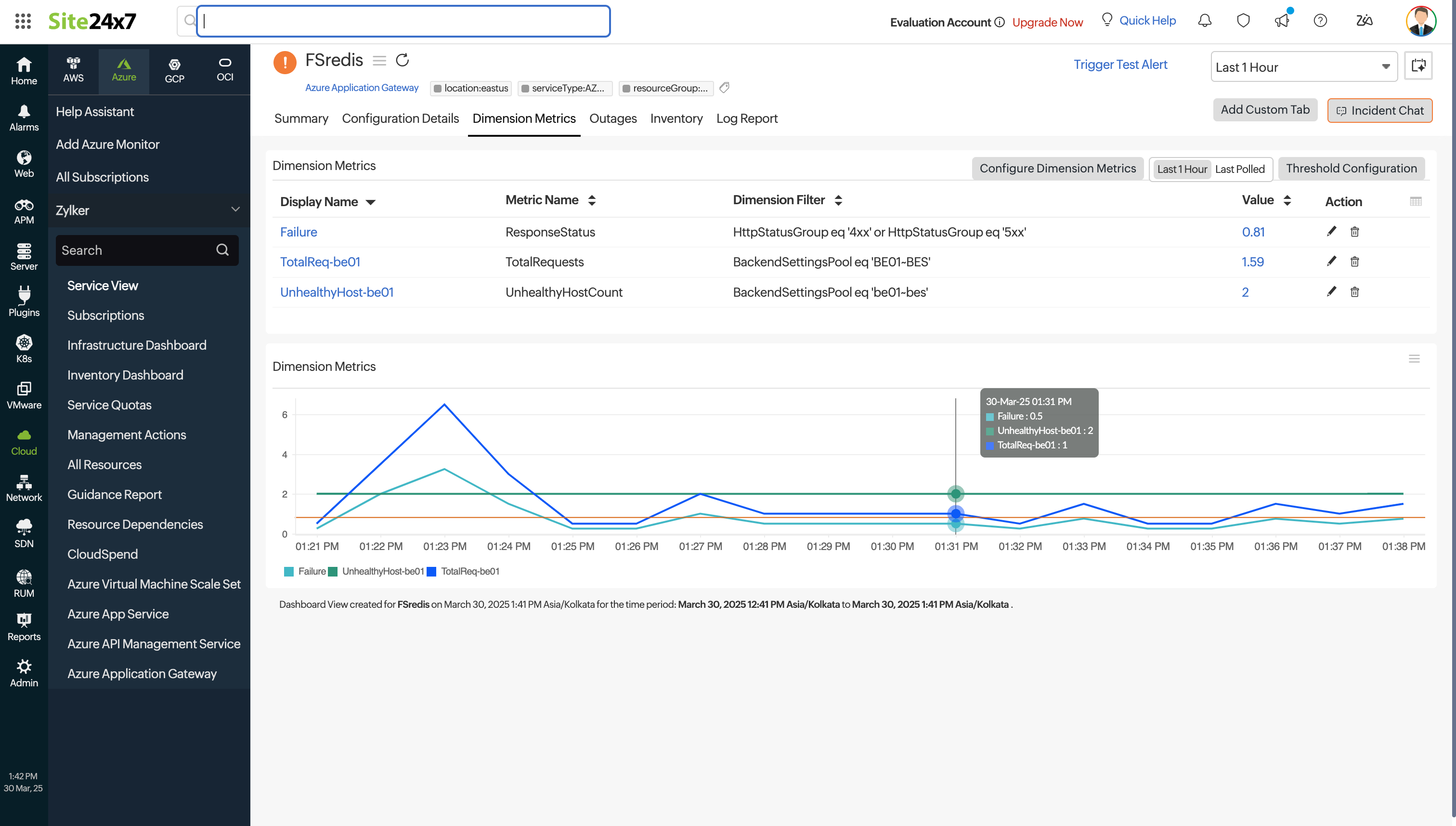

维度指标
配置维度指标以查看维度指标信息。通过应用相应的维度筛选器并为其配置阈值来获取告警，支持批量为指标应用阈值。使用操作选项编辑或删除已监控的维度指标。您还可以在配置维度指标时提供维度值，以获取首选指标的各种维度。最多可监控 25 个维度指标。
中断
中断选项卡提供 Application Gateway 状态历史记录，包括宕机、故障和严重状态。
资产清单
资产清单选项卡提供许可证详情、阈值和可用性配置文件、通知配置文件、已分配的用户告警组以及监视器的创建和修改时间。
日志报表
日志报表选项卡列出每次数据采集期间收集的所有日志及其状态。
